【新品】未来旗舰 华硕890GX主板细节曝光

　　作为AMD平台上的下一代旗舰级产品，890GX芯片组主板在最近可以说是玩家们关注的焦点，而各大厂商旗下的890GX芯片组主板也纷纷通过各种渠道粉墨登场，日前华硕就在CES大会上展示了自家旗下的一款890GX芯片组主板产品，而这款型号为M4A89GTD PRO的新品也成为众多用户请来的对象，近日这款主板的更多细节照片也在网上现身。

历史图片暂不可用

　　应该说作为华硕旗下一款定位于高端市场的主板产品，这款M4A89GTD PRO主板的用料和做工都是不用质疑的，十相回路供电模块的设计完全能够满足用户日常使用和玩家超频的需要，值得注意的是主板的处理器8pin供电接口高度比较夸张，虽然对于用户而言更加方便插线，但是不免会造成与部分处理器散热器之间的结构冲突。

历史图片暂不可用

　　为了给用户创造最佳的使用体验，华硕的这款M4A89GTD PRO主板的内存部分同样具备了Memory OK按键的设计，从而可以避免使用过程中因为内存不稳定引发的问题，而在其他规格上这款M4A89GTD PRO主板维持了890GX芯片组主板的常规水平，不仅集成了支持DirectX 10.1的显示芯片，而且板载了128MB的显存设置，另外还支持最新的SATA 6Gbps接口以及USB3.0接口。

配置比较好，既然都买本本了，那就买稍微好点的,华硕还是比较不错的想法~~

lz你把9Pin跳线和华硕主板跳线介绍一下

lz你把9Pin跳线和华硕主板跳线介绍一下
Gmaster 发表于 2010-1-30 22:58 历史图片暂不可用

是 9pin线有两种，音频一个，USB一个，或者还是 ieee1394的 ～～～～楼上你想问哪个？

至于主板线。每家主板都不同。甚至同一家牌子的接口都有不同的 ····通常就是pwr，reset，hd，powled，speaker···

至于“跳线”。这个意思并不如楼上说的那样。所以你说9pin跳线的话，难道是指sli跳线？那个可是很老旧的东西 ，主板上都靠芯片直接切换了哦 ······
如果不是的话，希望你能看看什么叫跳线:http://baike.baidu.com/view/944.htm?fr=ala0_1

简单来说就是，主板上的跳线=镶嵌在主板、声卡、硬盘等设备上的小金属棍（跳线柱），以及套在这些金属棍上的小夹子（跳线夹）作用是调整设备上不同电信号的通断关系，并以此调节设备的工作状态，如确定主板电压、驱动器的主从关系等等。当跳线夹同时套上两根跳线柱的时候，就表明将这两根跳线柱连通了，如果只套上一根或没有套上，就说明是断开的。

因此。主板上是不会有9pin跳线的哦····

配置比较好，既然都买本本了，那就买稍微好点的,华硕还是比较不错的想法~~
依然ヤ詪瘋ぺ 发表于 2010-1-30 17:31 历史图片暂不可用

我看不懂这位同学想说的意思····球详细···

回复 4# kaiki_aiolos


华硕主板

回复 kaiki_aiolos


华硕主板
Gmaster 发表于 2010-1-31 11:22 历史图片暂不可用

你都找得到这些图了，不会还没看明白那些网页的内容吧？

http://hi.baidu.com/saint1107/blog/item/4ac7c351addfd211377abec9.html

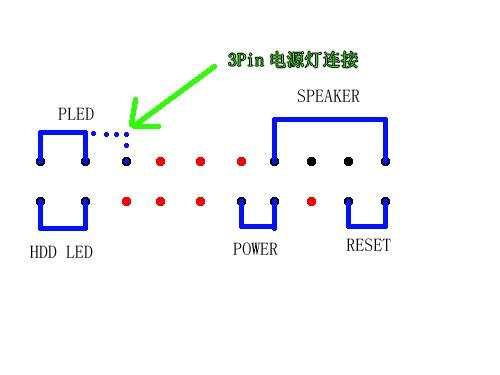

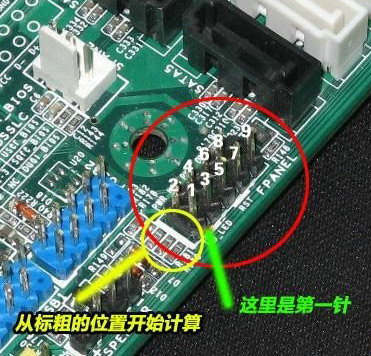

+PLED- POWER SW
|???|?|???|
●??●??●??●

●??●??●??●??●—空针
|???|?|???|
+HD LED- RESET SW

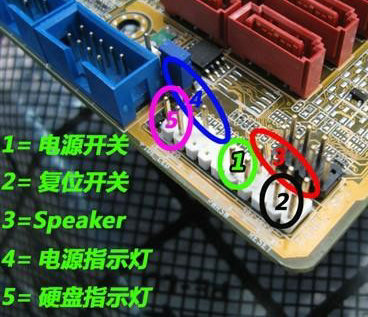

PLED电源灯（接反灯不亮 不烧件）
POWER 开机（无正反）
HDLED硬盘灯（接反灯不亮 不烧件）
RESET复位（无正反）


如果接对了 还不能开机 要检查接没接
1个4针的 CPU辅助供电 （2个黑线2个黄线组成）

回复 kaiki_aiolos


华硕主板
Gmaster 发表于 2010-1-31 11:22 历史图片暂不可用

童鞋，这些叫前置面板接线而不是跳线

我也解释了主板9pin这通常就是pwr，reset，hd，powled，speaker···
