本帖最后由 kaiki_aiolos 于 2010-4-22 14:04 编辑

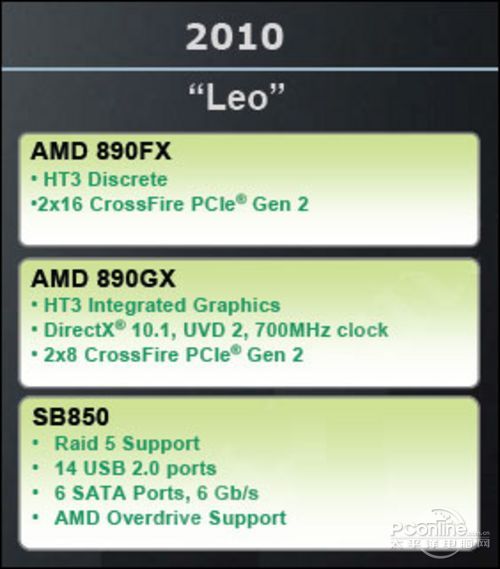

这一晃眼就到4月了，上个月才在那里说AMD没啥诚意，放出个相对于7XX芯片组来说只是添加了SATA 3、USB3和R5的8XX芯片组后，今天看到了最新的890FX芯片组了。相对于890GX来说，FX的定位是高效交火，F=fire，G=graphic。两者在差异上就是，FX有双16的PCI-E 2.0通道，没有集显，GX只有双8的PCI-E 2.0通道，有集显。别的都一样。
价格上的话，FX肯定会比GX贵，毕竟定位不同，一个是性能级一个是性价比偏向，虽然在芯片价格上应该没差。当然FX比起GX，面积跟发热肯定有所改进，毕竟少了个集显。不过也不用买太贵的，要买贵的，还不如买INTEL，好吧我这I饭的嘴脸一览无遗了。贴上图给你们看看。免得你们嘴馋。

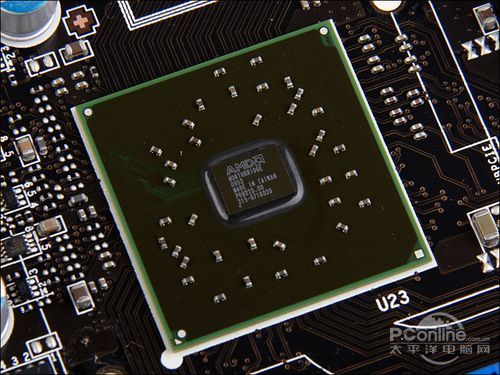

可以看到890FX体积真的很小``估计发热应该有更进一步的改善。
下一则：在我逛的某论坛流传着一样一句有关intel芯片组的话“不管你是爱妻、爱屋还是爱衫，到时通通都要SB”，这里面的SB就是指的Sandy Bridge架构，除了更换成1155阵脚的接口，新的Sandy Bridge架构将会把图形核心本身直接整合到处理器内部，而不是简单地将其与CPU Die放在一个封装之内。通过这一改变，新的Sandy Bridge架构处理器应该可以在不显著影响芯片功耗的条件下提高图形性能。

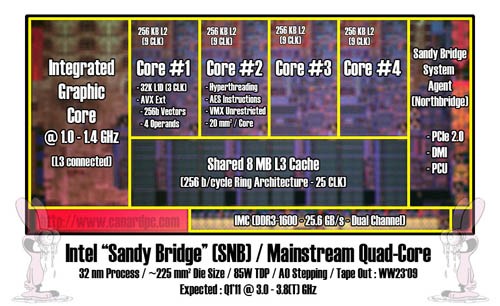

这是架构图：
最左边的就是新的图形芯片，这次集成进去的话，估计超频有可能会影响到（估计），中间是4个核心和8M 的三级缓存，最下面那条是25.6G带宽的内存控制器，支持1600频率，右边是传统意义上的北桥+显卡控制+南桥通讯通道（不是南桥），最初的Sandy Bridge架构处理器仍将保持双核和四核处理器的对应功耗分别在65W和95W水平。不过英特尔相信，如果将先进的Sandy Bridge架构和先进的32纳米制造工艺结合在一起的话，基于这一新架构的桌面处理器产品功耗将可以降低至仅仅35W的水平，或者说基于新架构的桌面处理器功耗将可以与英特尔现有笔记本处理器的平均功耗水平相当。
英特尔计划于2010年年底开始生产基于Sandy Bridge架构的处理器产品，而基于Sandy Bridge处理器的设备量产则还需要等到2011年年初。到2011年的夏天，Sandy Bridge的远期修订版本也就是Patsburg将开始亮相，Patsburg架构处理器将采用尺寸更大LGA1155插槽规格，不过该插槽强调了带宽，它可以将DDR3内存通道倍增至四条，同时PCI Express通道也可以增加到32条。基于Patsburg架构的处理器将可以认出多达10组SATA III接口，同时它也将成为首款支持PCI Express 3.0的英特尔处理器。
也就是说，P6X芯片组intel还是不打算放置SATA III和可能会放置USB3，而要到下一代INTEL才会放SATA 3和PCI-E 3.0。

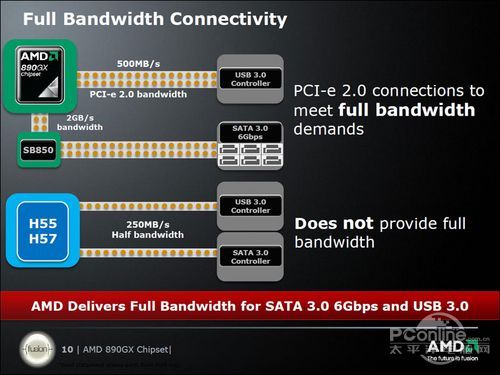

最后，是给打开科普下，现在intel 的H55和P55还有X58芯片组，有部分有SATA3.0和USB 3.0的是怎么与主板通讯的：
也就说，起码GIGA的SATA3.0和USB3.0是通过PCI-E 1.1来通讯的，单向信号只有250MB/S，对于4.8Gbps的USB3.0来说，确实成为瓶颈，但对比起USB2.0，那又实在是快了很多。至于SATA 3.0，现在除非是SSD的高级控芯型号才能突破300MB/S的速度，也就是连SATA 2.5的3Gbps[1]都没办法超过，那就暂时不用担忧了。
而AMD的8XX芯片组这点上诚意就够很多，起码给的是PCI-E2.0，量大了很多。
不过貌似阿苏死（华硕）的通讯不是通过南桥给出来的4X PCI-E 1.0，具体是什么我也忘了，有考究帝的话摘录回来大家瞧一眼``学习学习~~~
好，这个月就这些，还要有就下个月的事了~~~
[1]B=Byte=字节 b=bit=比特 1Byte=8bit 所以4.8Gbps=600MB/S bps=bit per second=比特每秒
通常电信所说的1M/2M，其实用的单位是bps，换算成我们实际看到的速度，其实是125KB/S 250KB/S 这点上面电信运营商都这样标，你也没他办法。知道就好。
同理，移动/电信/联通的3G也是这个bps为单位。大家别被蒙了。
