【转帖】焊盘坏了不要紧，自制焊盘飞线救活！

很多升级过路由的朋友在开始时会碰到过把焊盘搞坏的情况，少则一两百块多则上千的路由在我们面前“死”掉，那时多么杯具的事。
今天我教大家一步步把焊盘坏掉的路由救活。

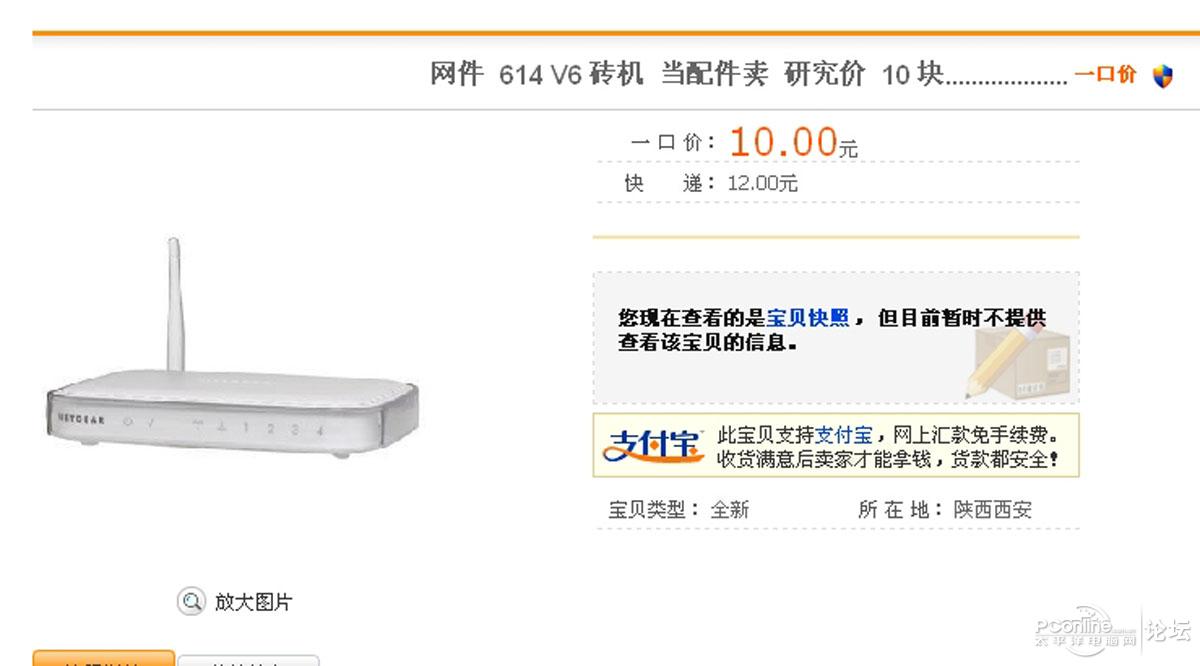

某日在淘宝上“闲逛”看到一台标价10元的砖机，情况就是新手升级内存的时候把焊盘搞得惨不忍睹。

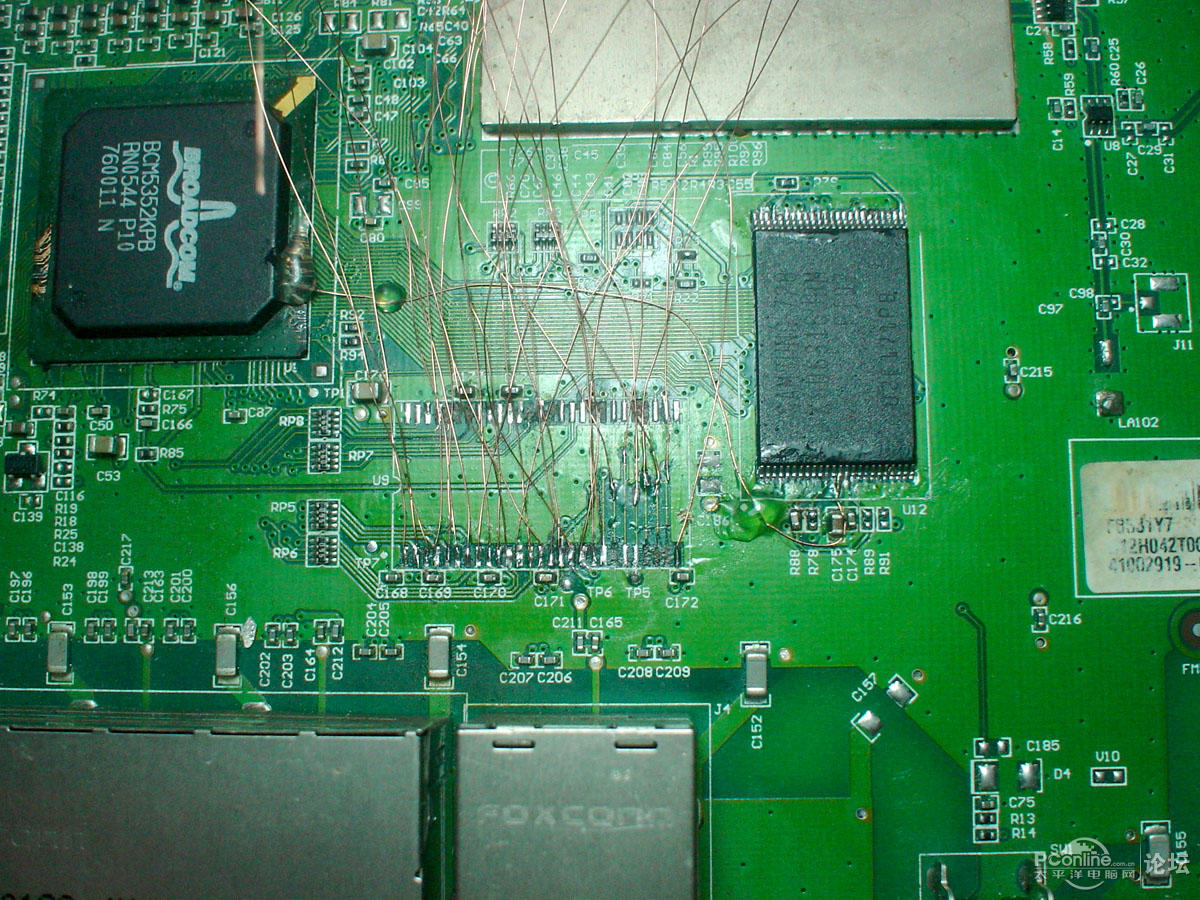

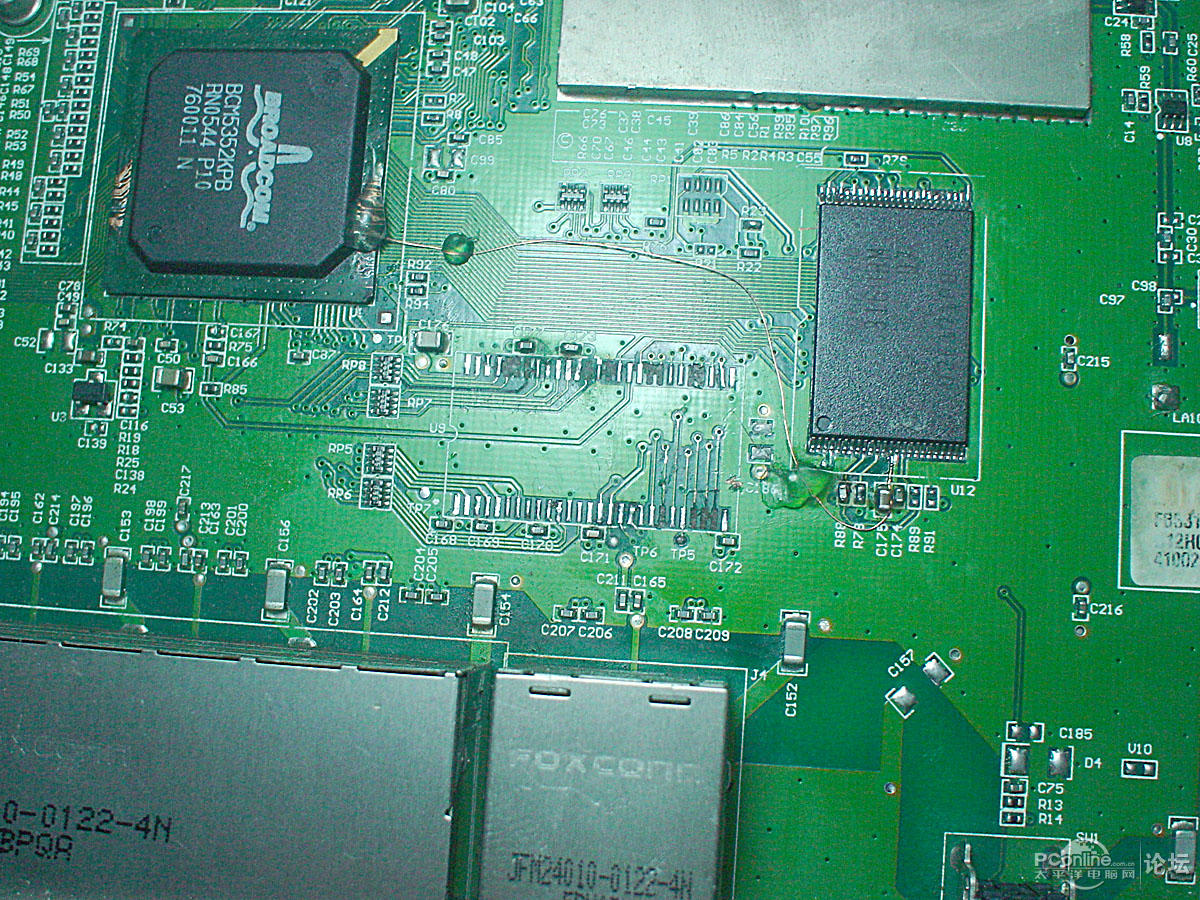

看看够夸张了吧，FLASH是我自己加上的，原来的FLASH已经拆掉了

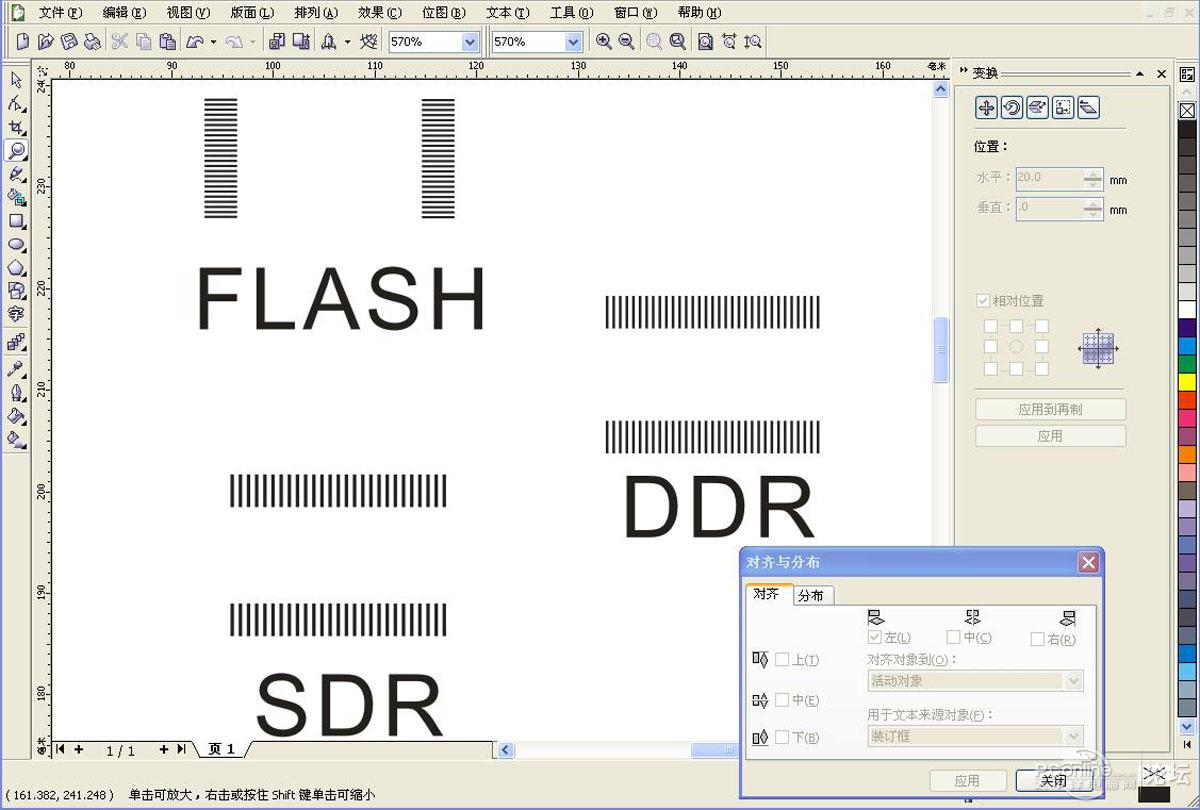

首先当然要用软件画一个焊盘出来，反正都搞了。把FLASH、 SDR、 DDR的焊盘都搞出来

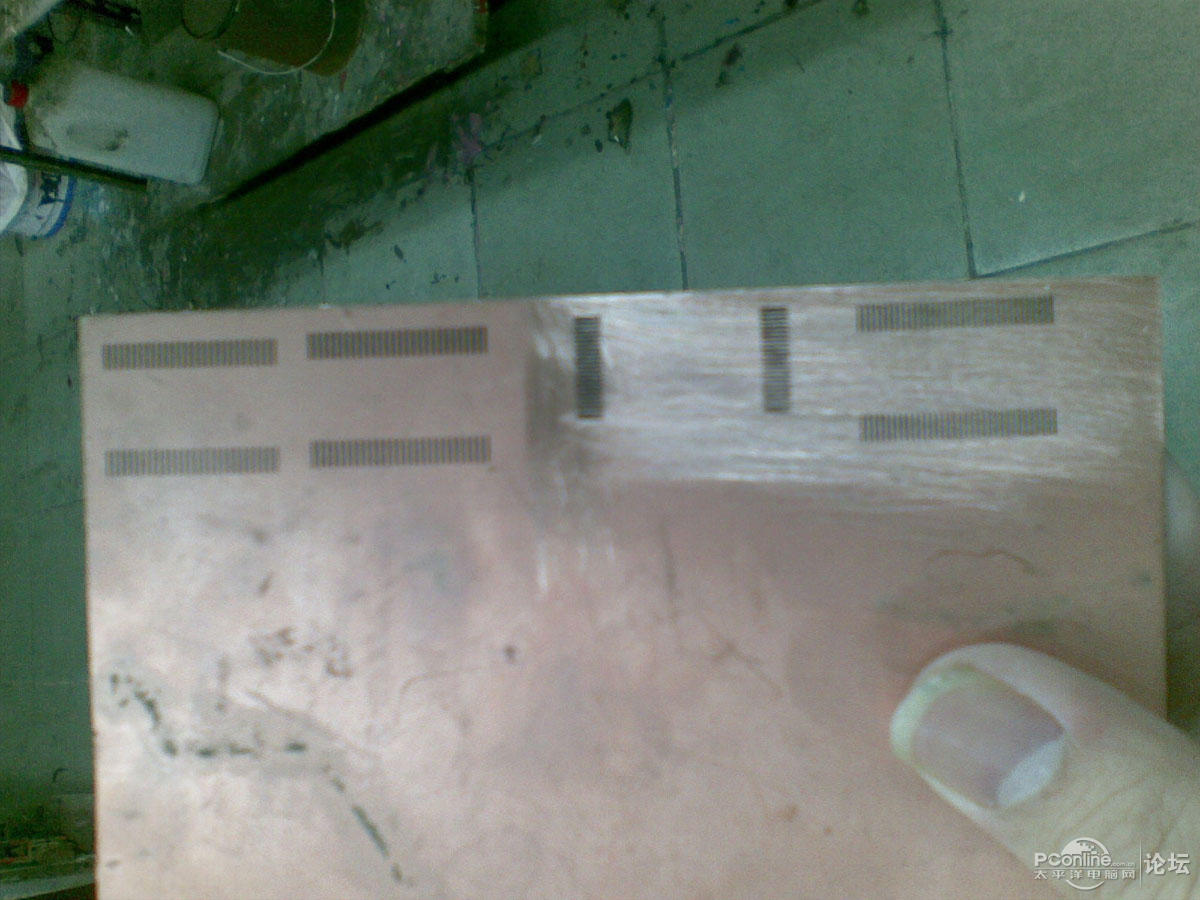

转印在覆铜板上

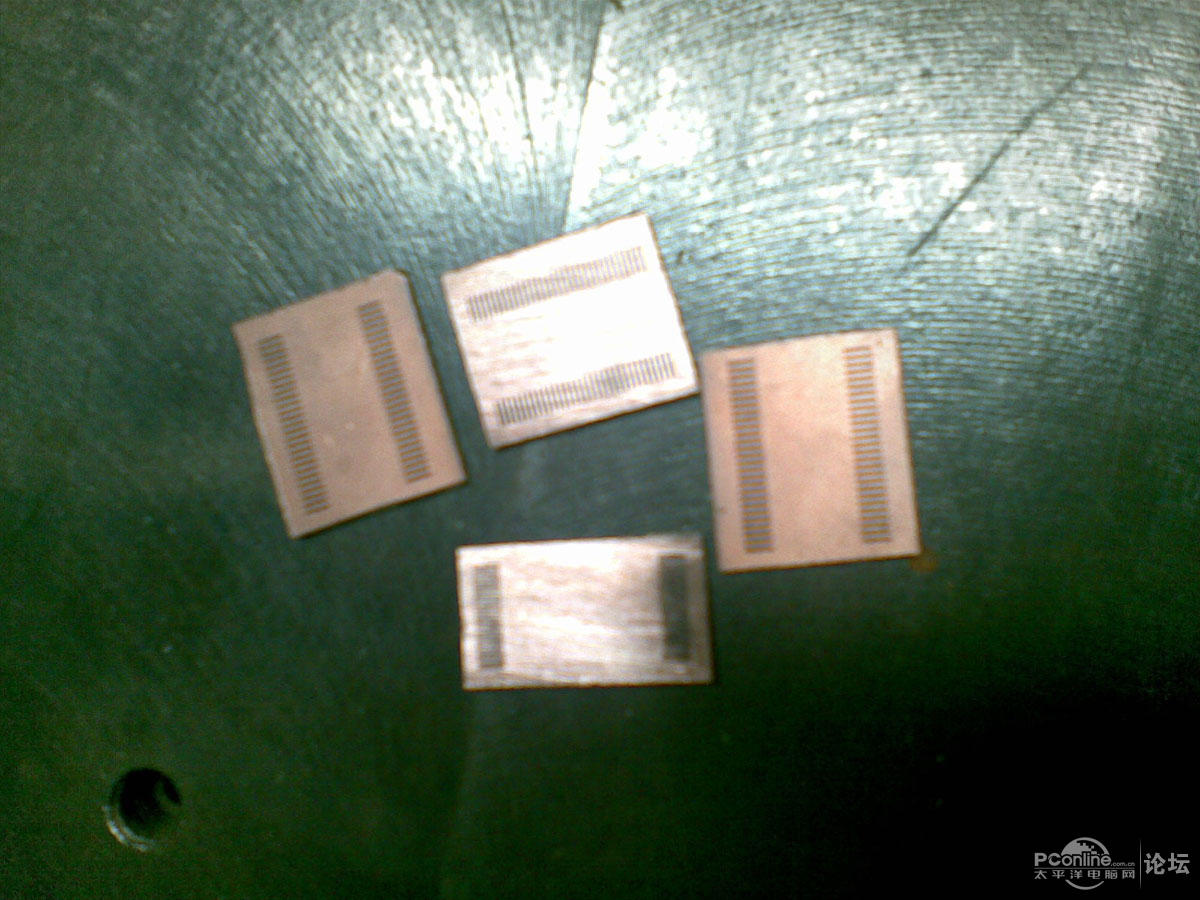

切割



开腐蚀液体



搞均匀

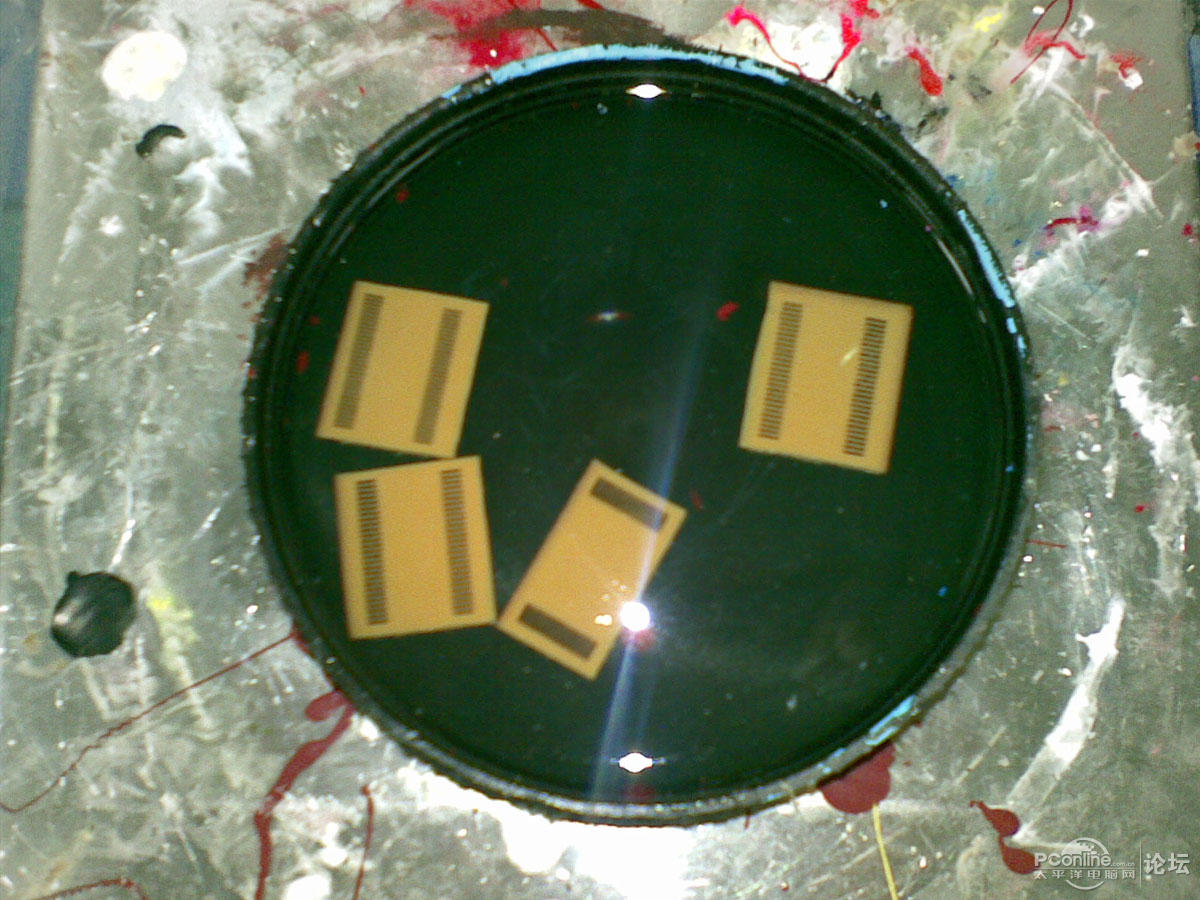

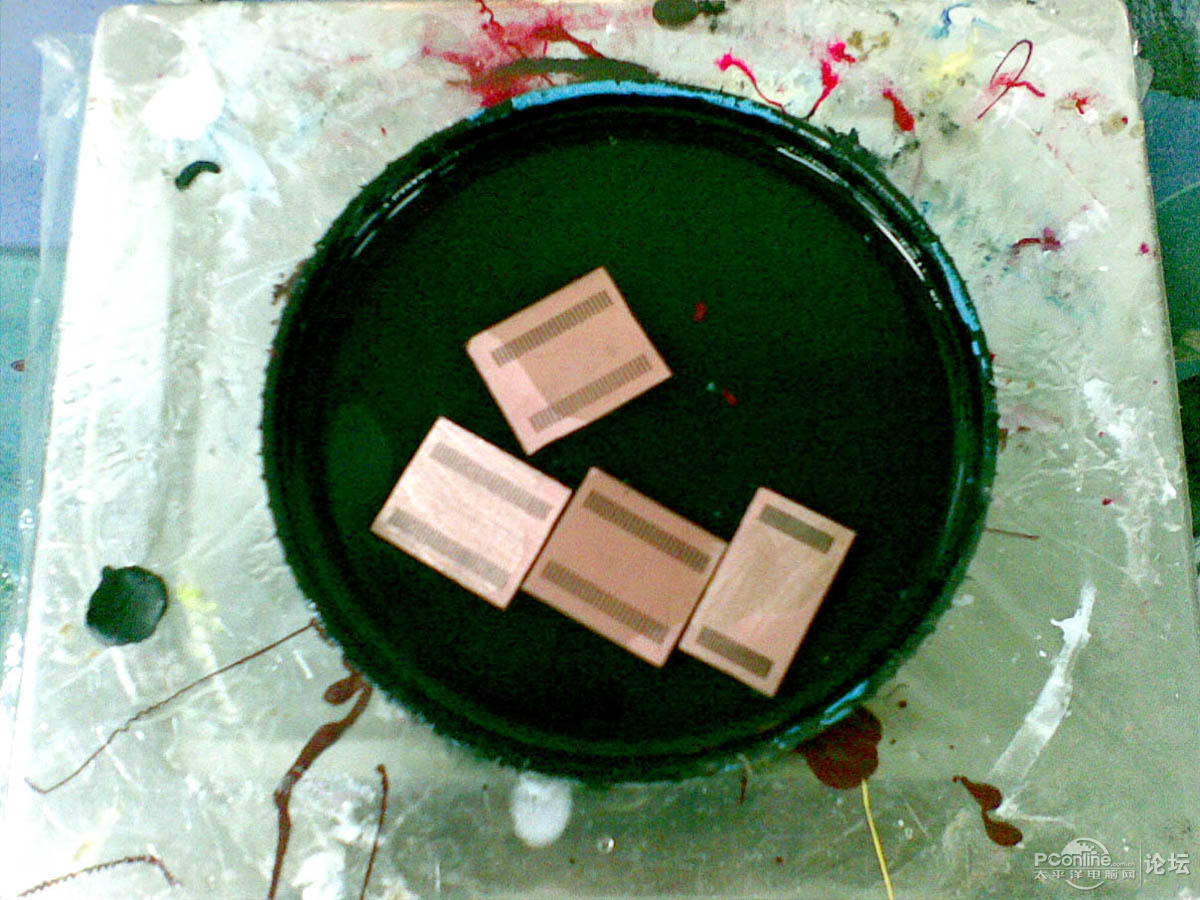

浸泡



十分钟后，见到周边的铜腐蚀完就可以捞起

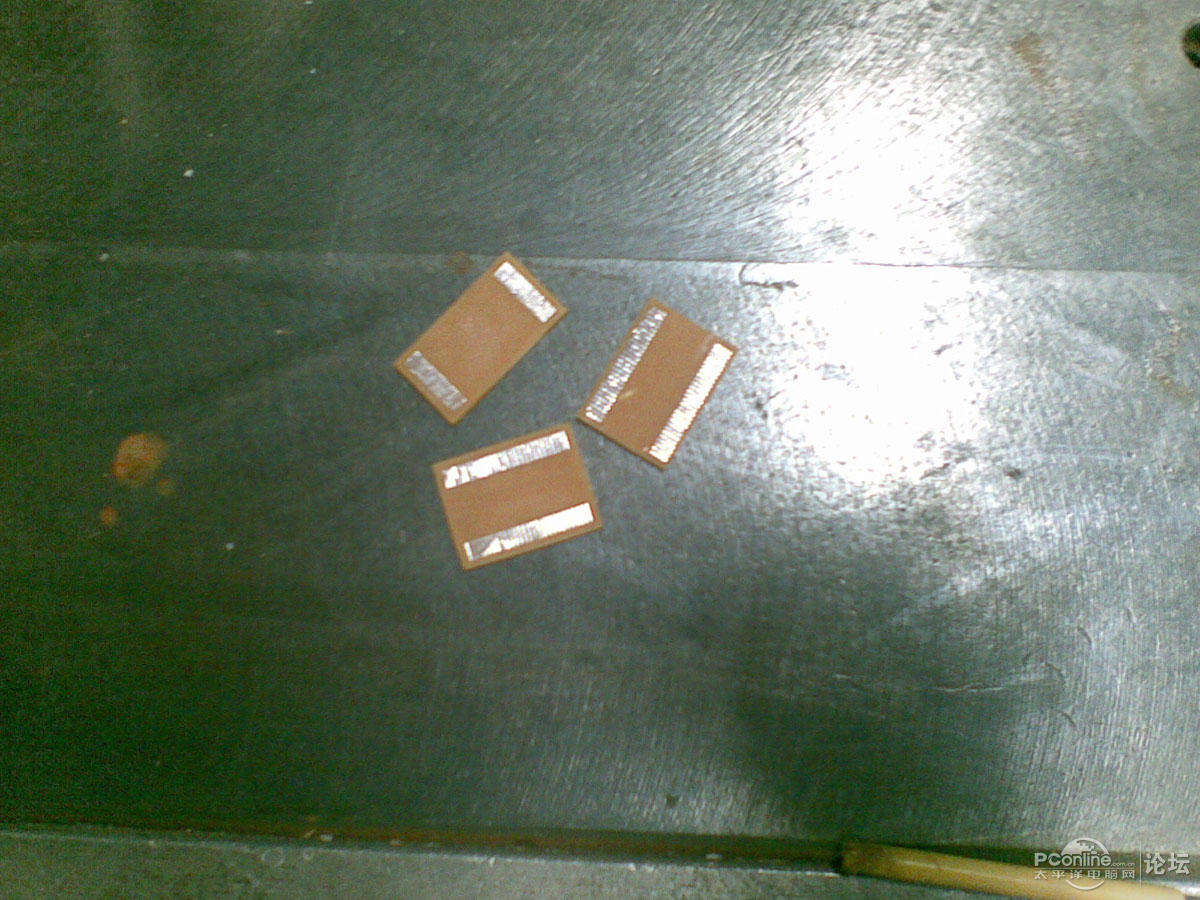

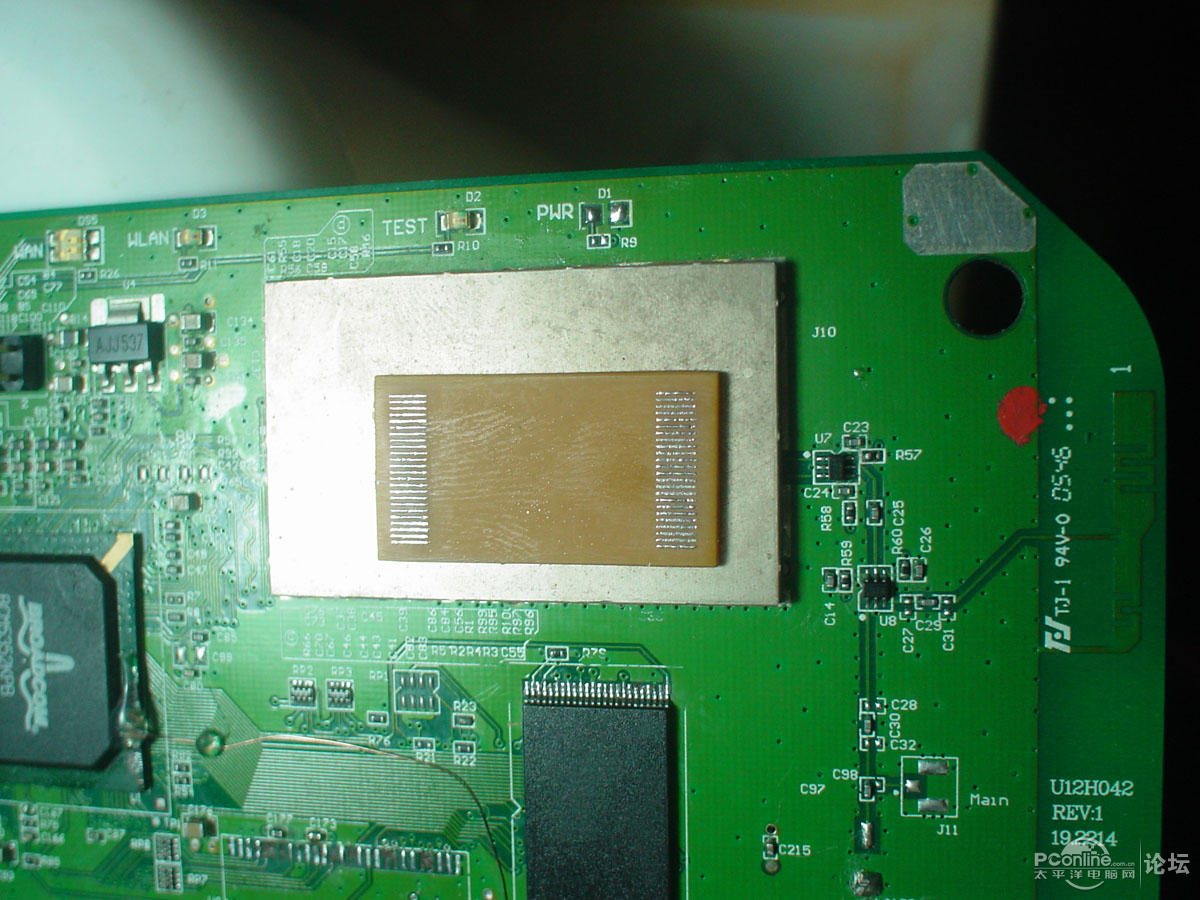

洗干净，上焊锡

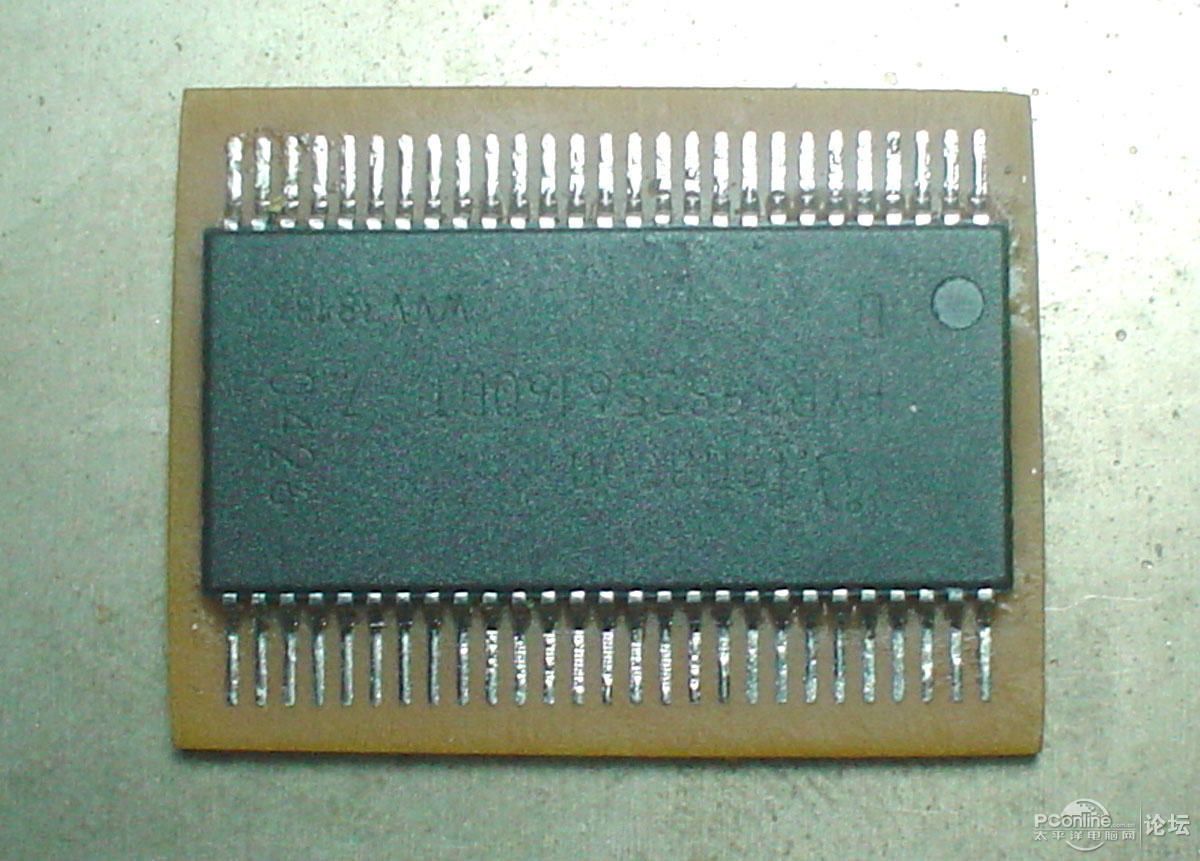

焊接上32M的内存颗粒，用拖焊法一拖基本上不用再补焊了



用漆包线先把坏的焊盘一边仔细一根根焊接上

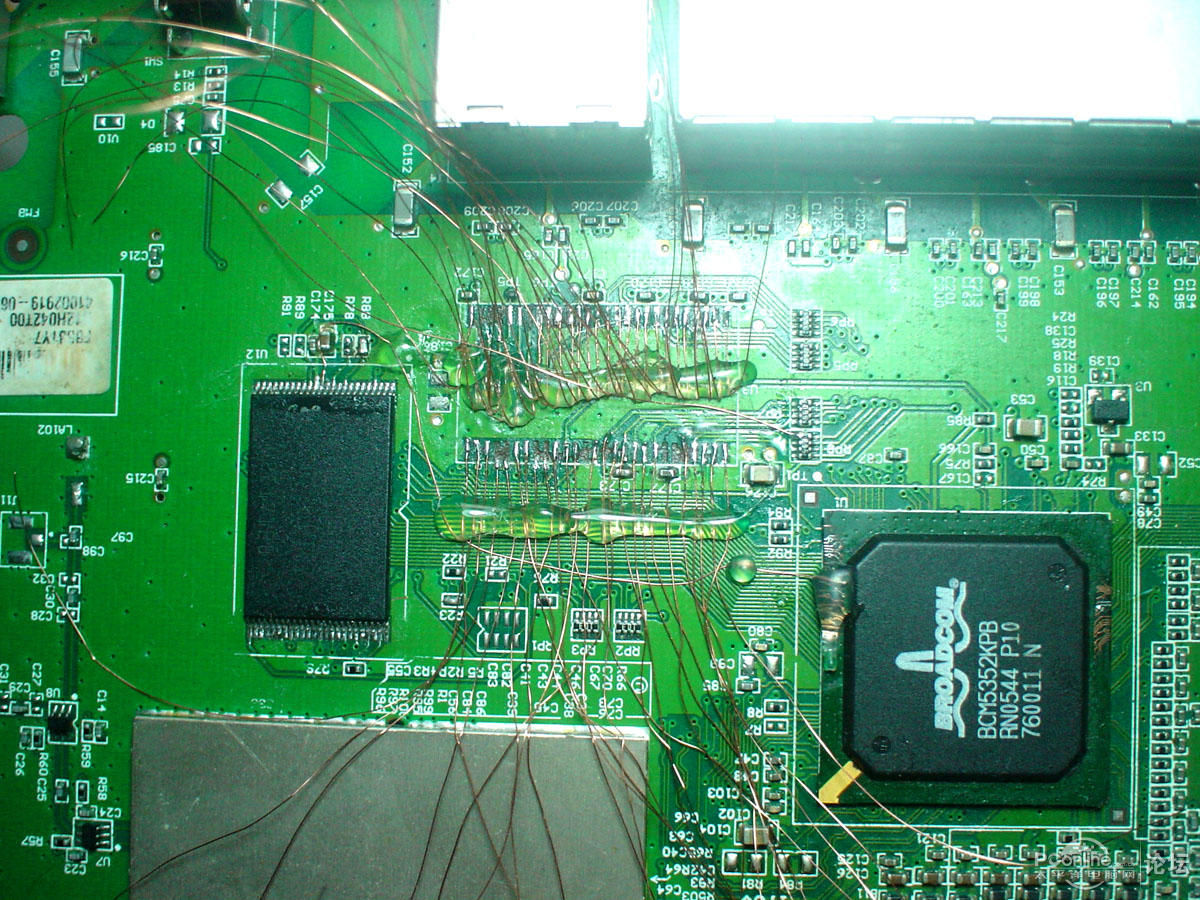

再把另一边也焊接上，用放大镜检查一遍看看有没有虚焊。没问题就用热溶胶固定好

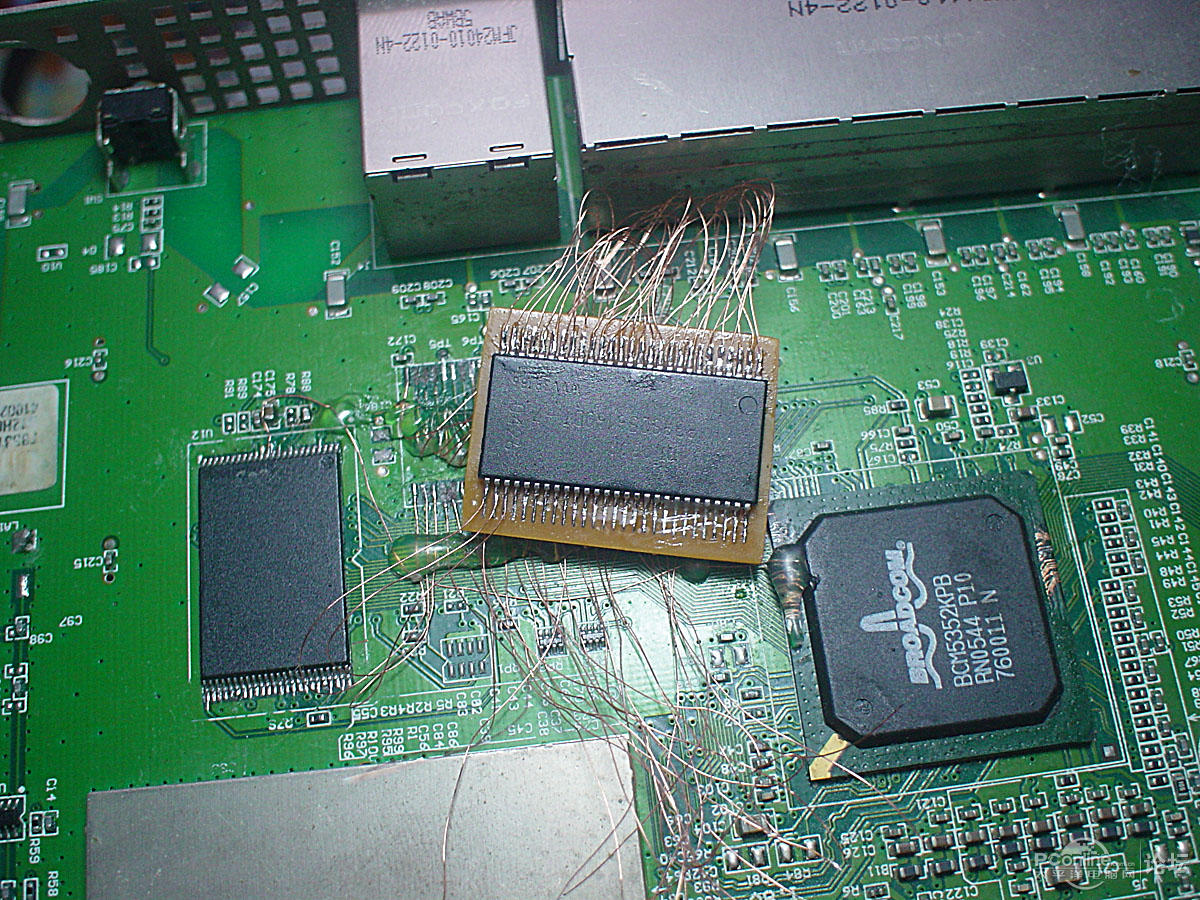

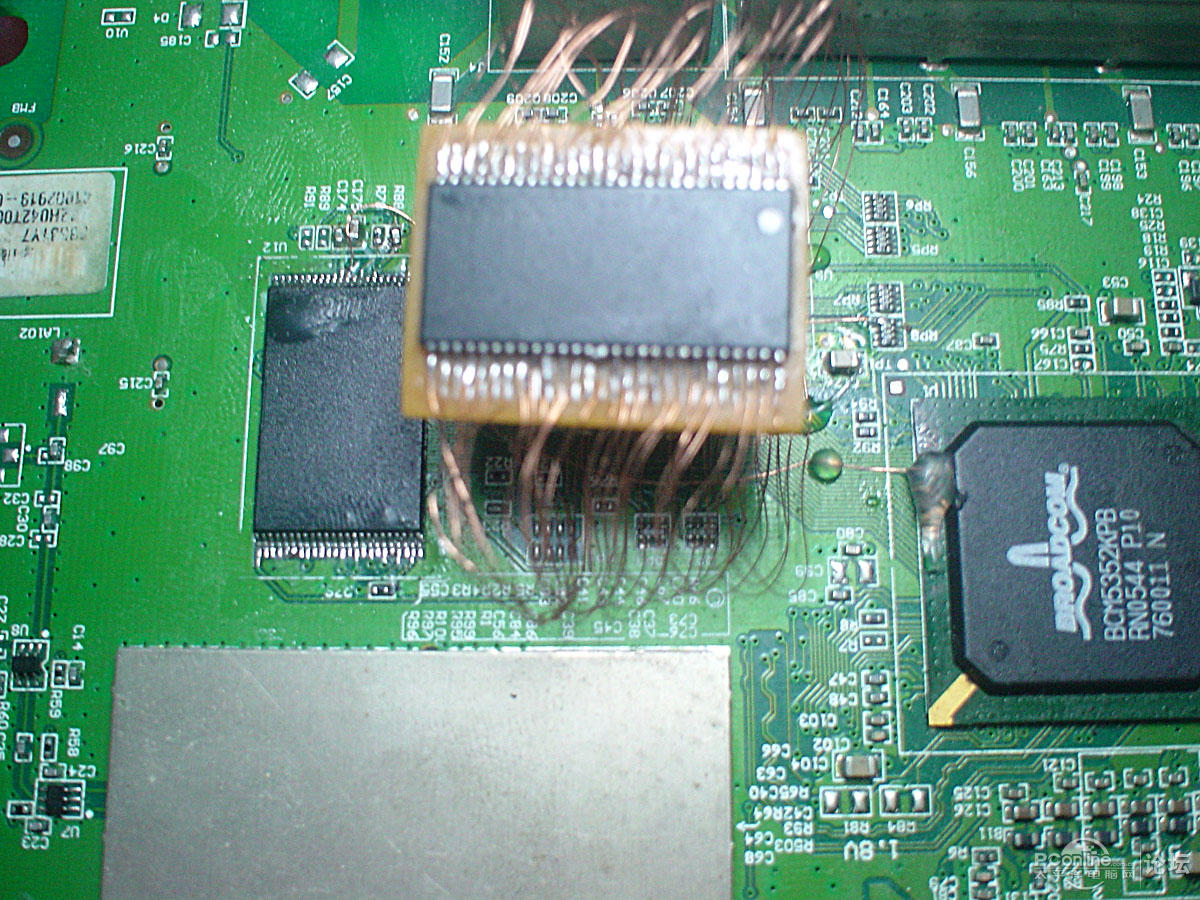

接着焊新弄出来的焊盘，也需要一根根仔细焊接。不过比焊坏的焊盘容易多了



两边都检查好看看有没有问题。

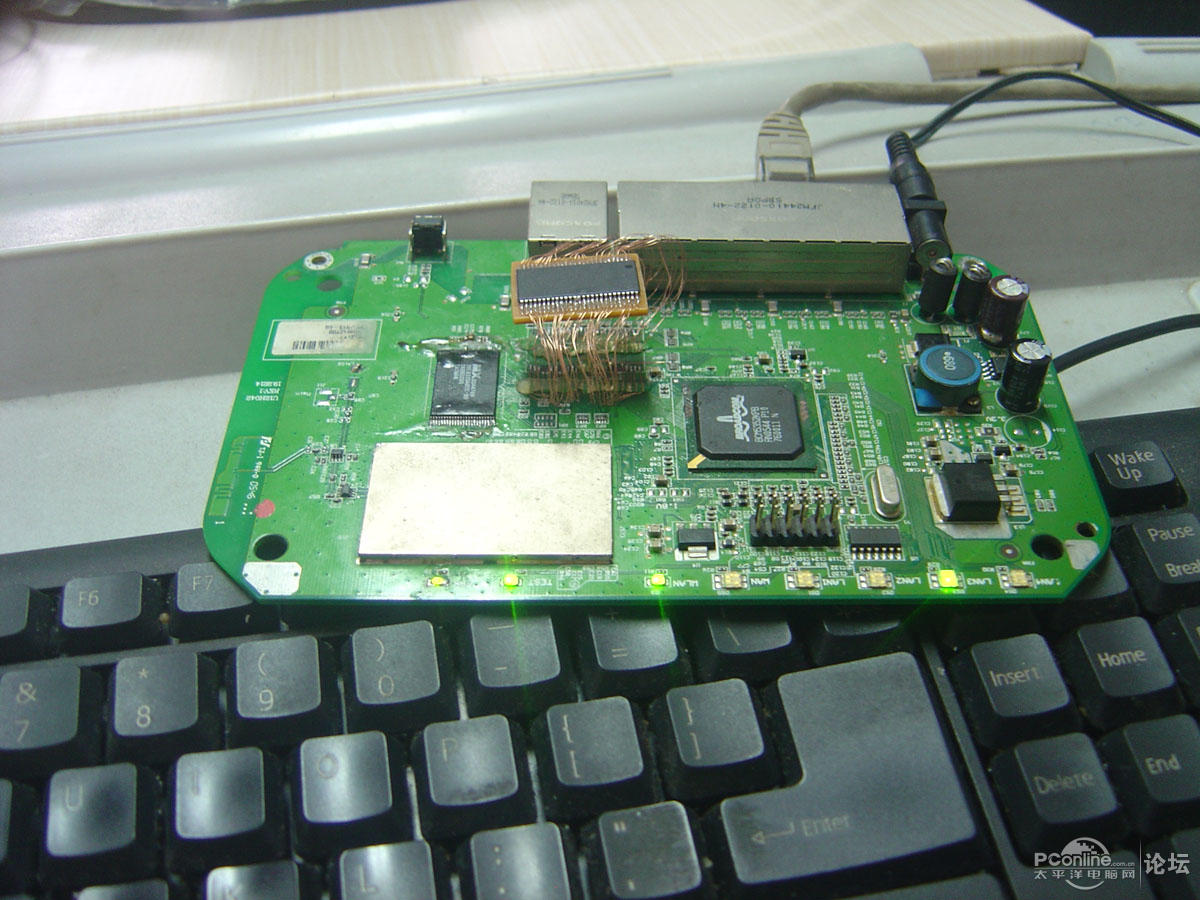

通电开机，看灯的指示应该没有问题了插上网线连接电脑（如果灯一直全亮说明flash或内存有虚焊的情况哦）

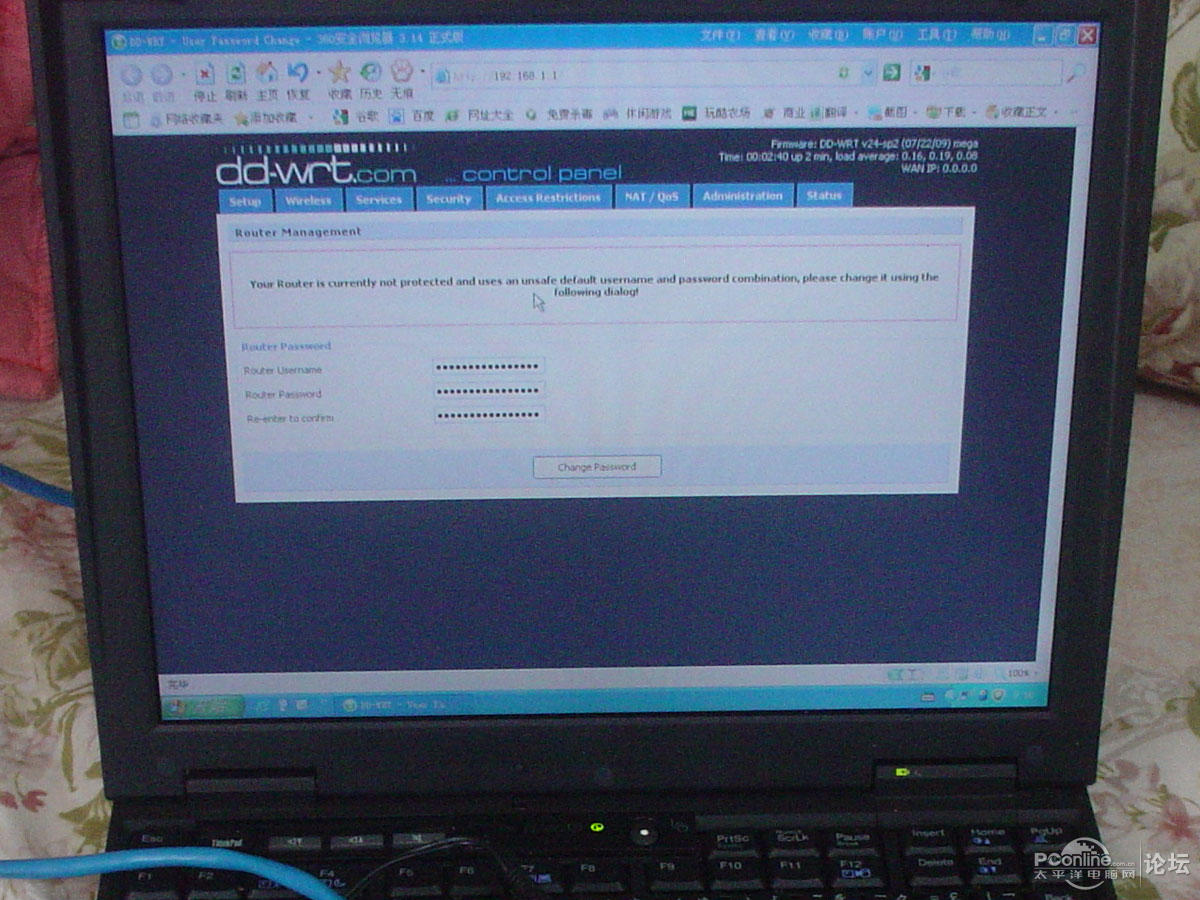

输入192.168.1.1 用户名root 密码admin DD熟悉的界面出来了。到此为止路由已经成功修复。



希望我的方法能给大家一个参考，不要放弃自己的爱机。
