本帖最后由 Sagitar2009 于 2010-11-8 09:25 编辑
前段时间一直忙于包线。。。
其实早些时候就搞得差不多了。。。今天有时间，整理好发上来。。。
1楼：个人包线及走线
8楼：其他玩家包线以及走线
首先。。。准备工作。。。

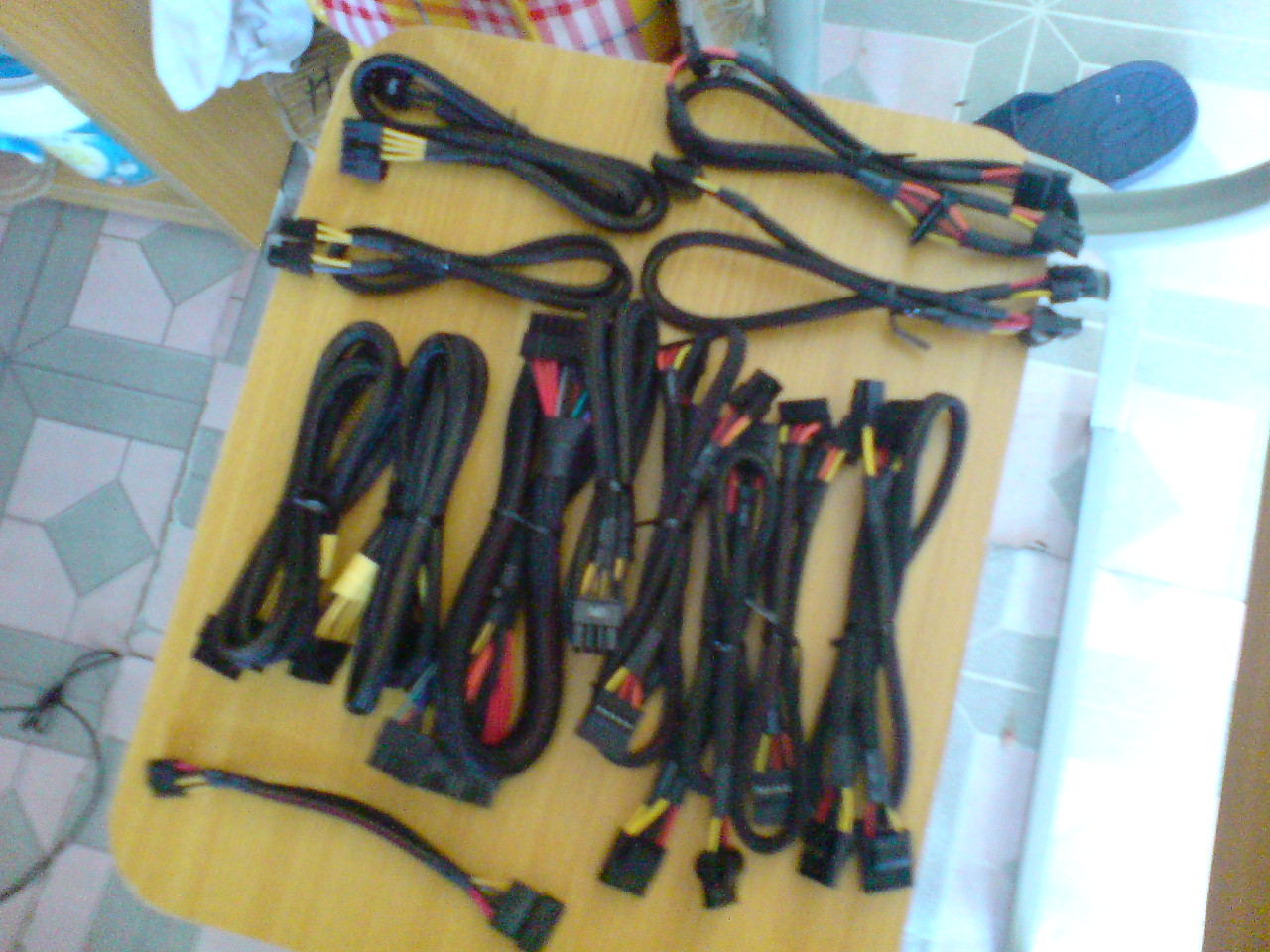

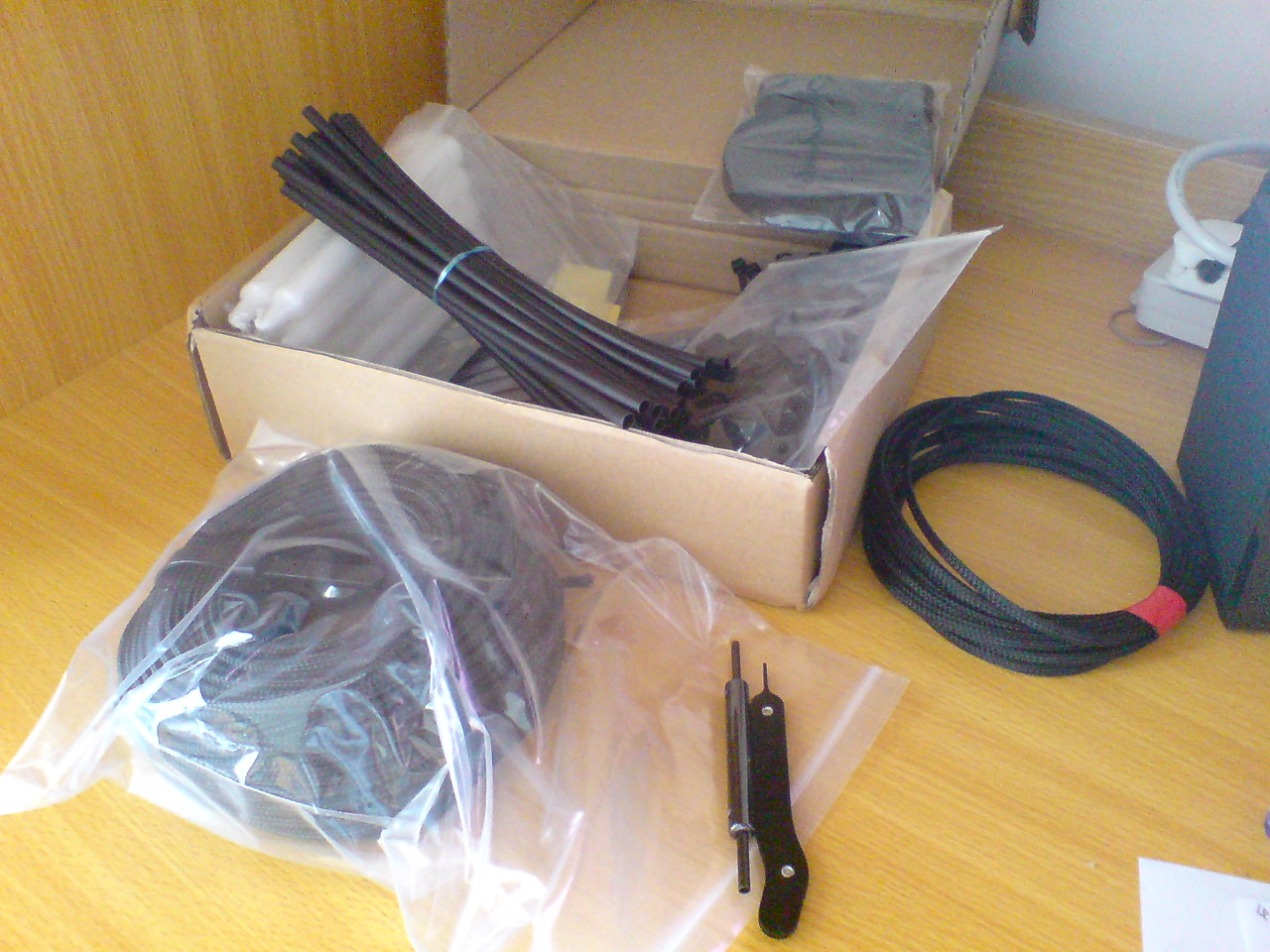

这是要包的线材。。。

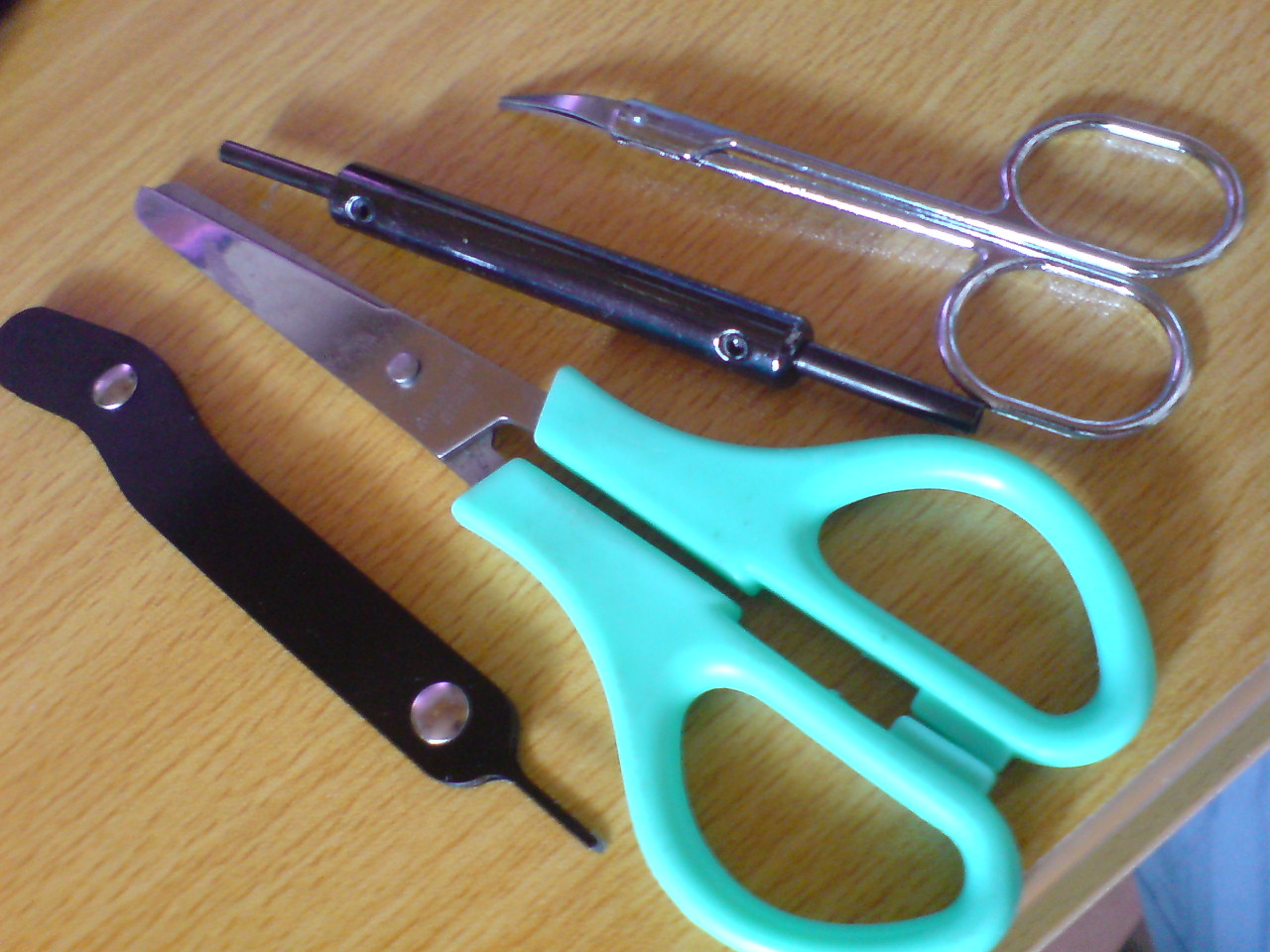

工具~剪刀、退针器（分别退大四pin以及主板24pin、CPU4/8pin、显卡6/8pin的针），但是用下来发现，退主板24pin、CPU4/8pin、显卡6/8pin的针的退针器不好用，下面说订书钉退针方法的时候会说到。。。
材料~蛇皮网（包线管也是可以的，用3mm的就可以了，4mm的也行）、热缩管、透明胶或者电工胶布（其实这是用于包着针头以免在穿蛇皮网的时候勾到蛇皮网内部）
可以加热的工具，我用的是蜡烛，打火机、热风机之类也是可以的。。。
这是重点要说的。。。

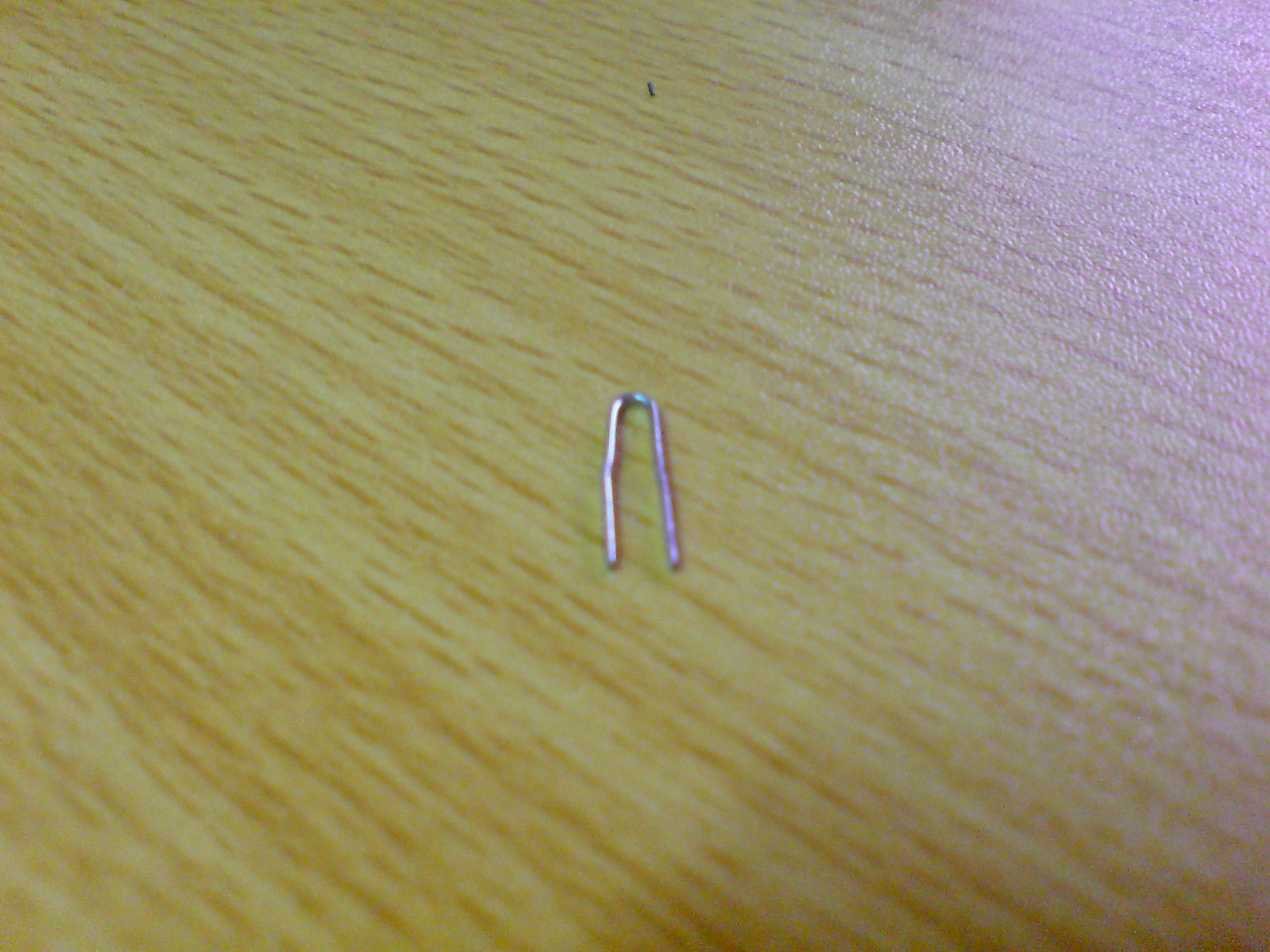

订书钉！弄成U型，比一切退针器都好用！！！下面是使用方法。。。

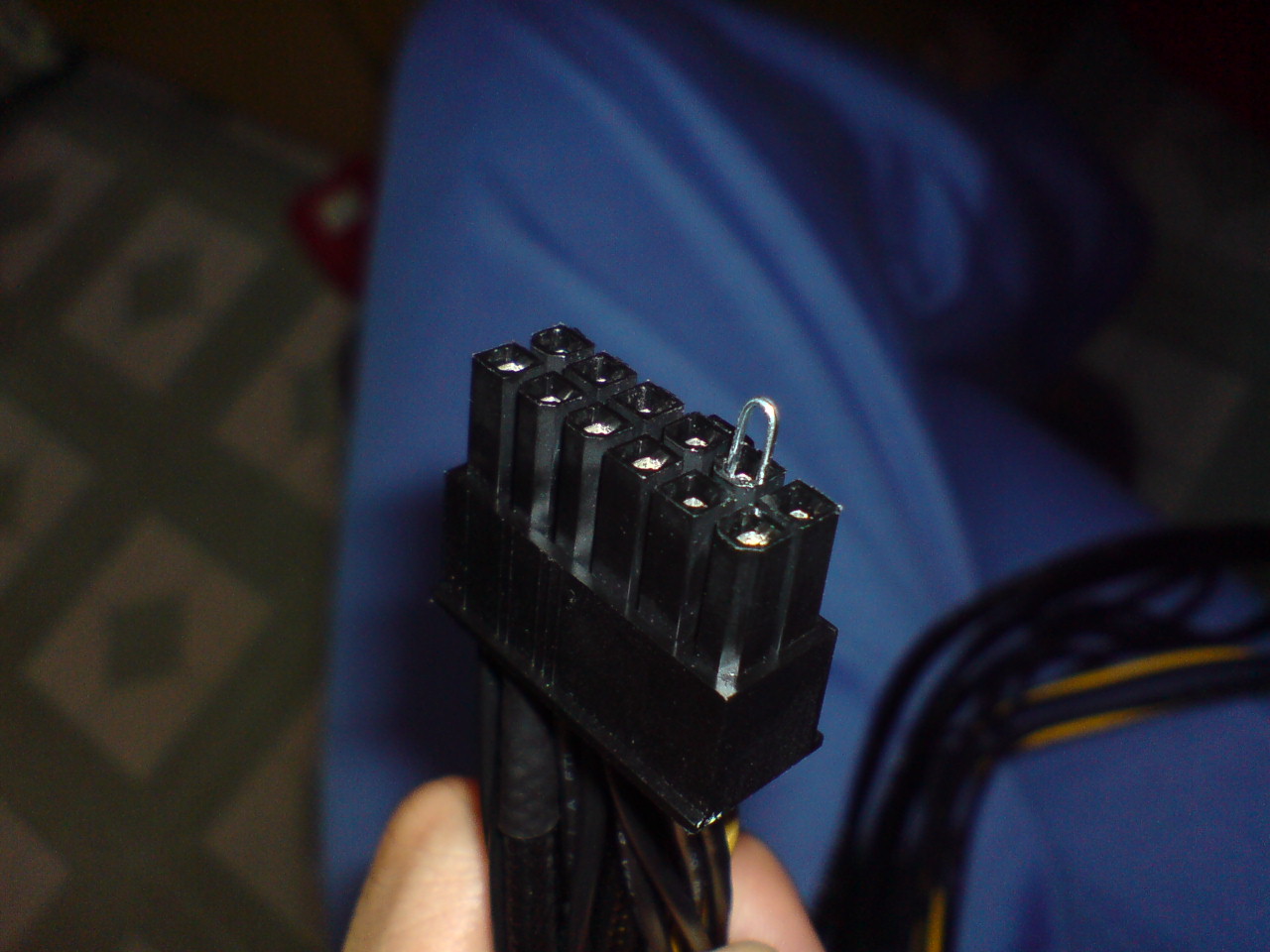

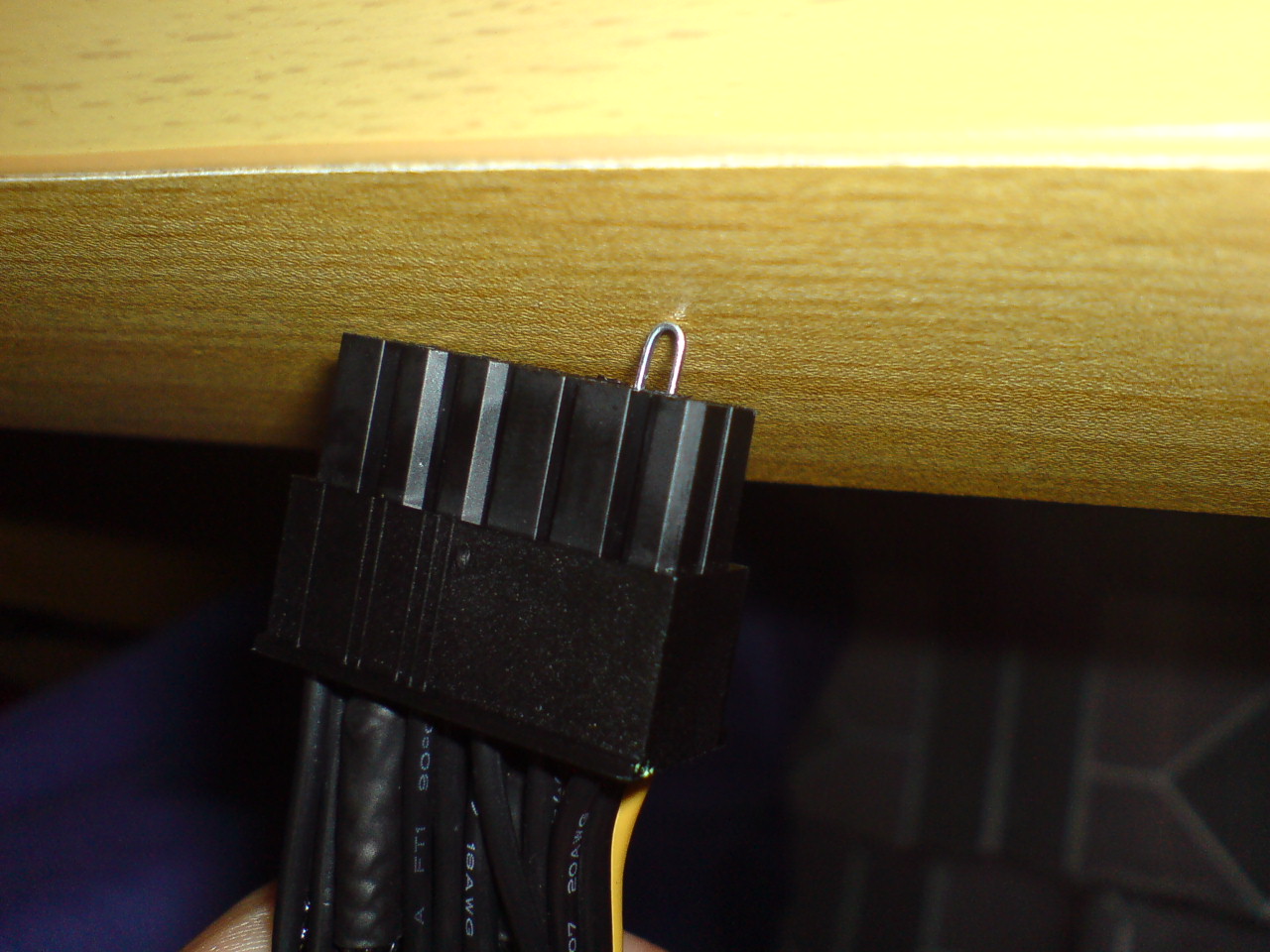

对好口子，插进去。。。
顶一下。。。然后就能轻轻地拔出线材。。。很方便！！！
过程。。。

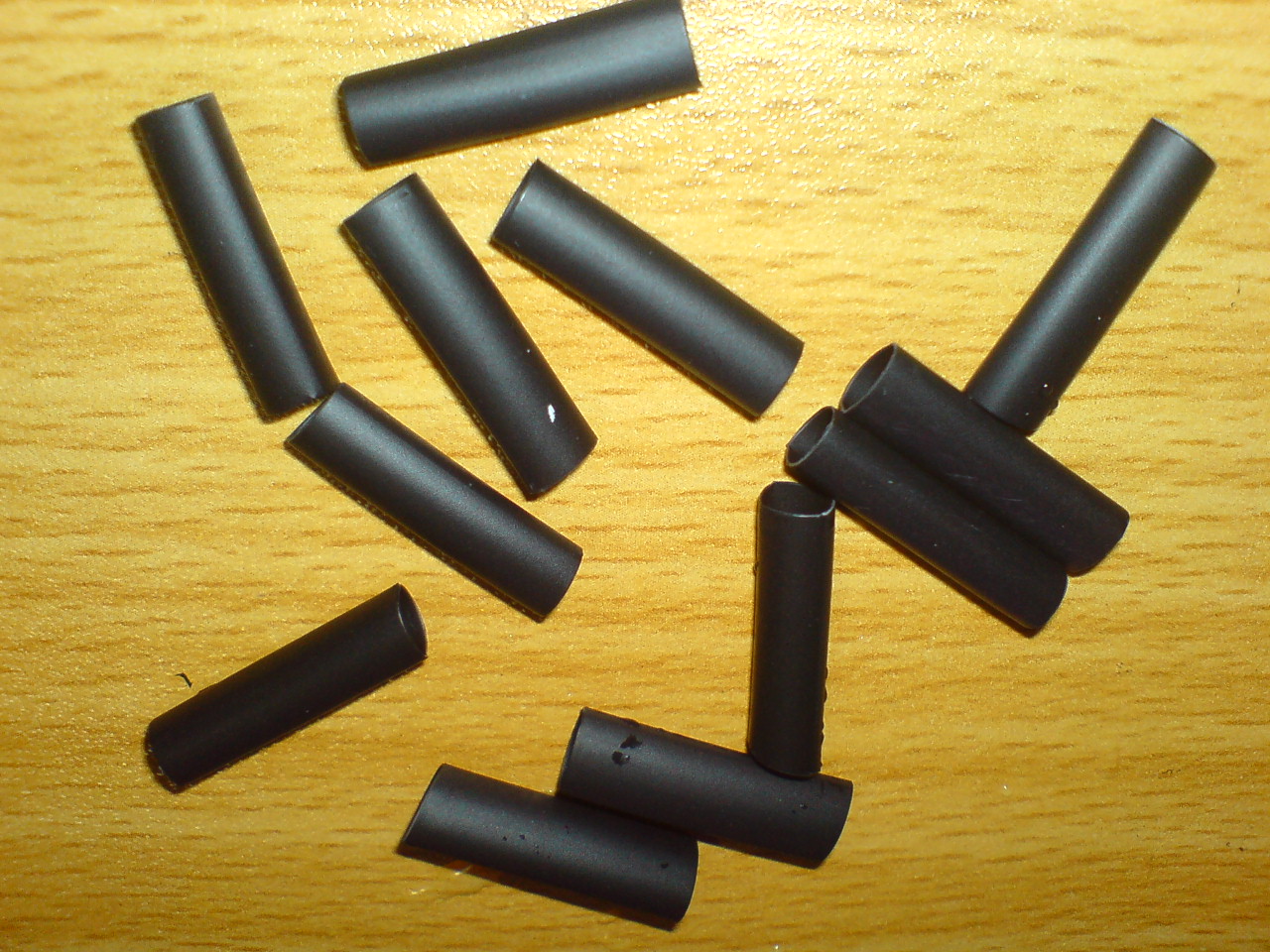

热缩管剪成1cm~2cm，一定要剪得一样长！为了美观。。。:13ouuoia我这次剪的是2cm。。。

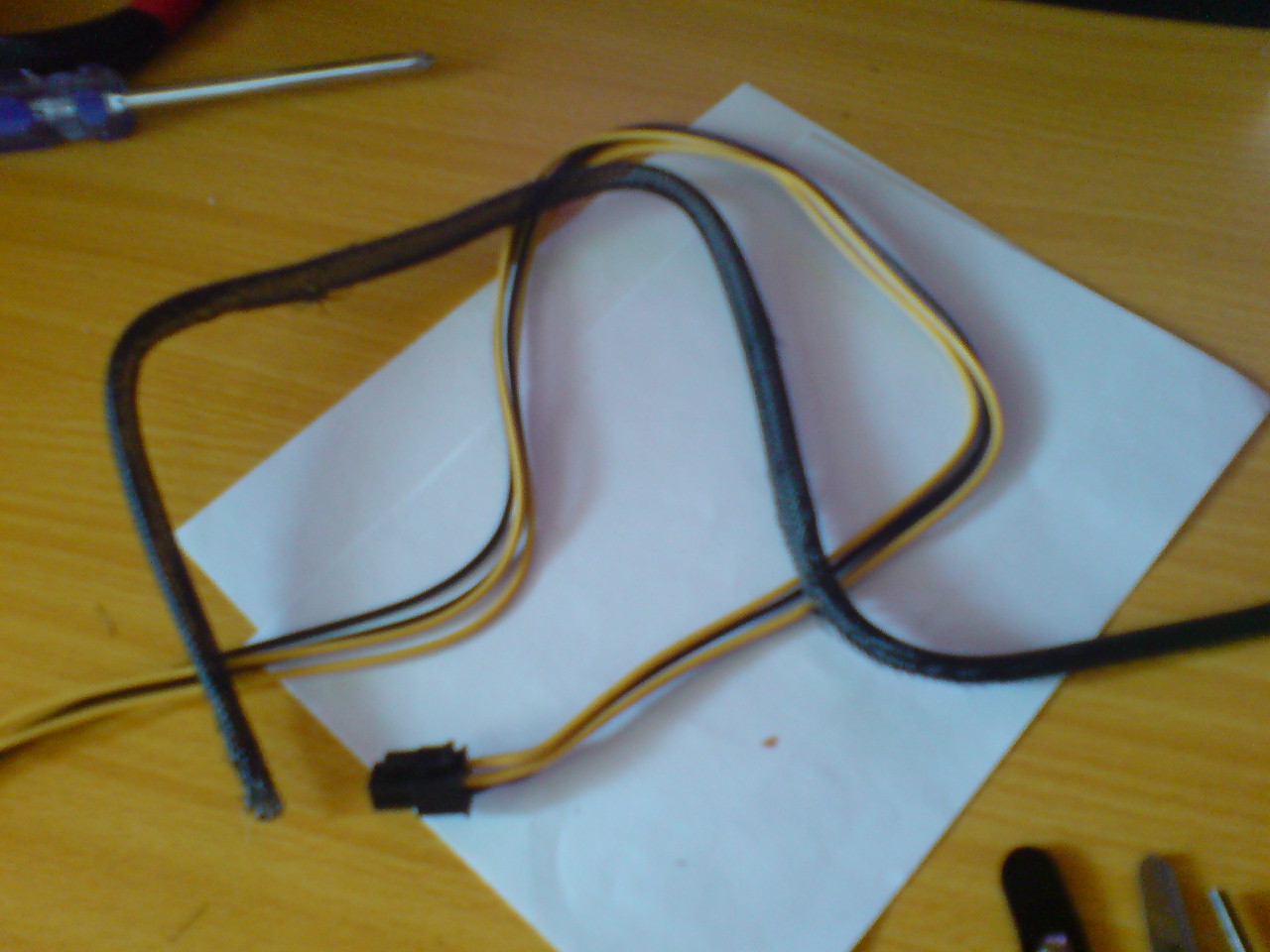

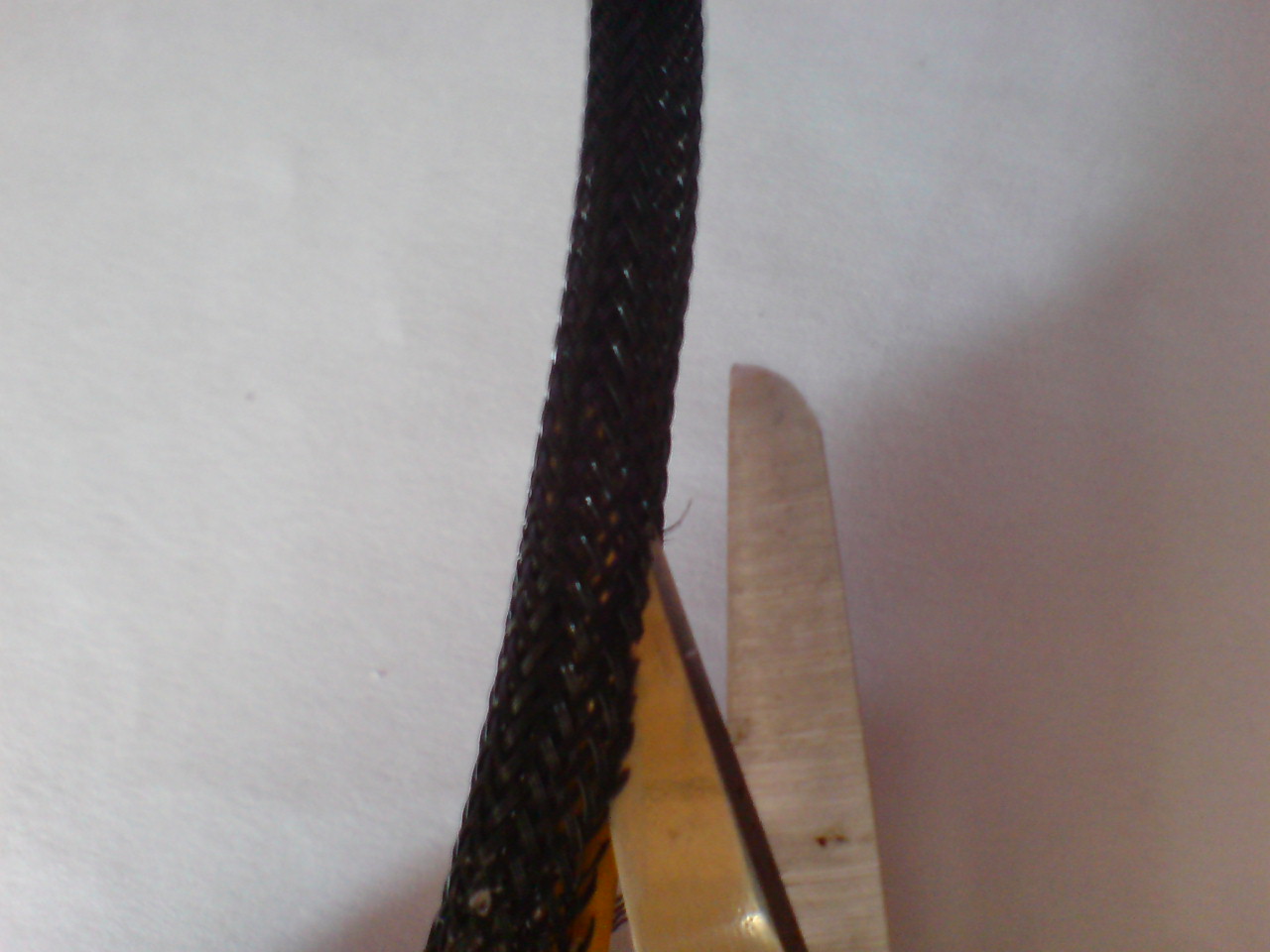

剪开原来的蛇皮网，取出线材。。。
这是剪开后的。。。

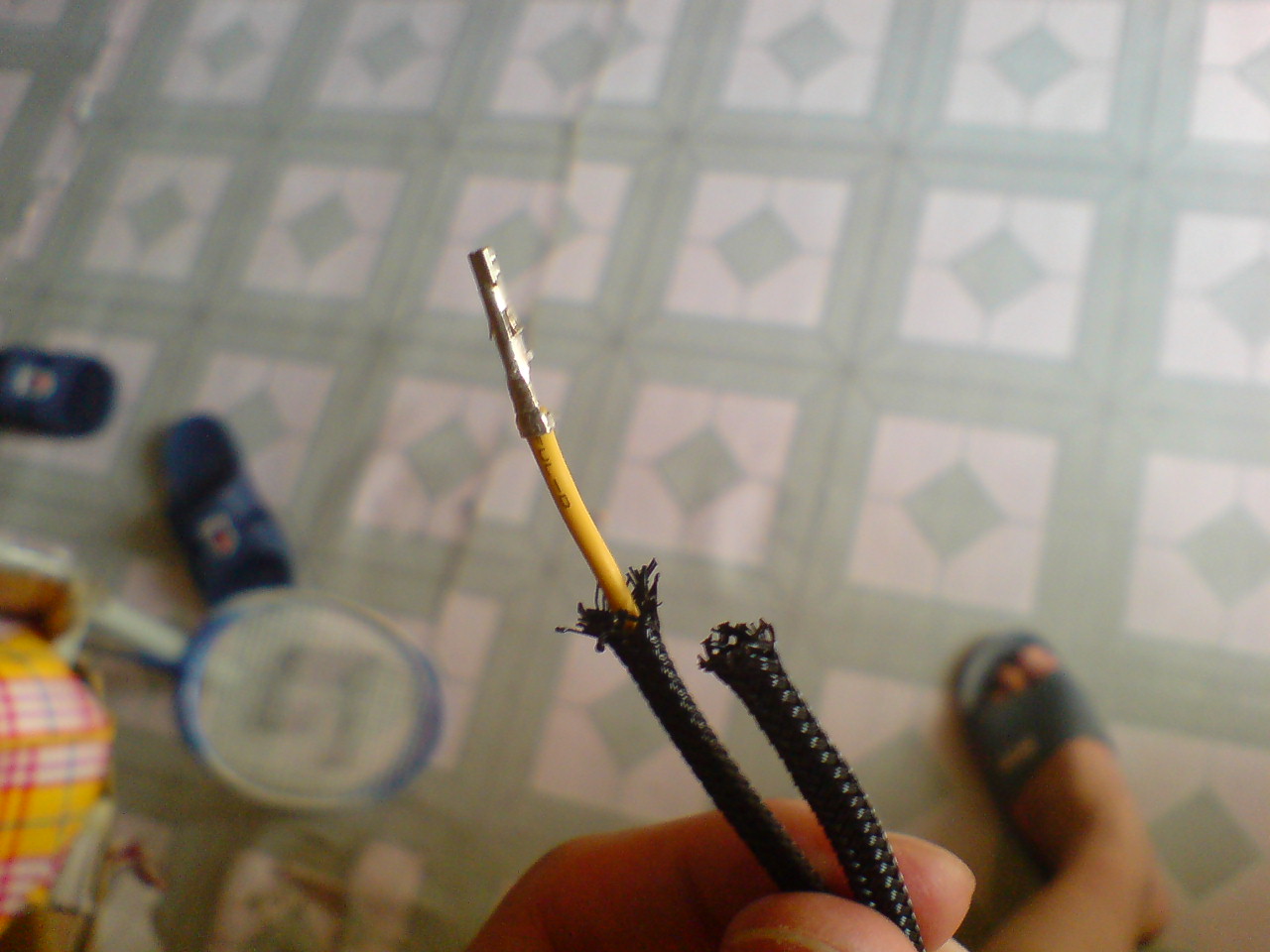

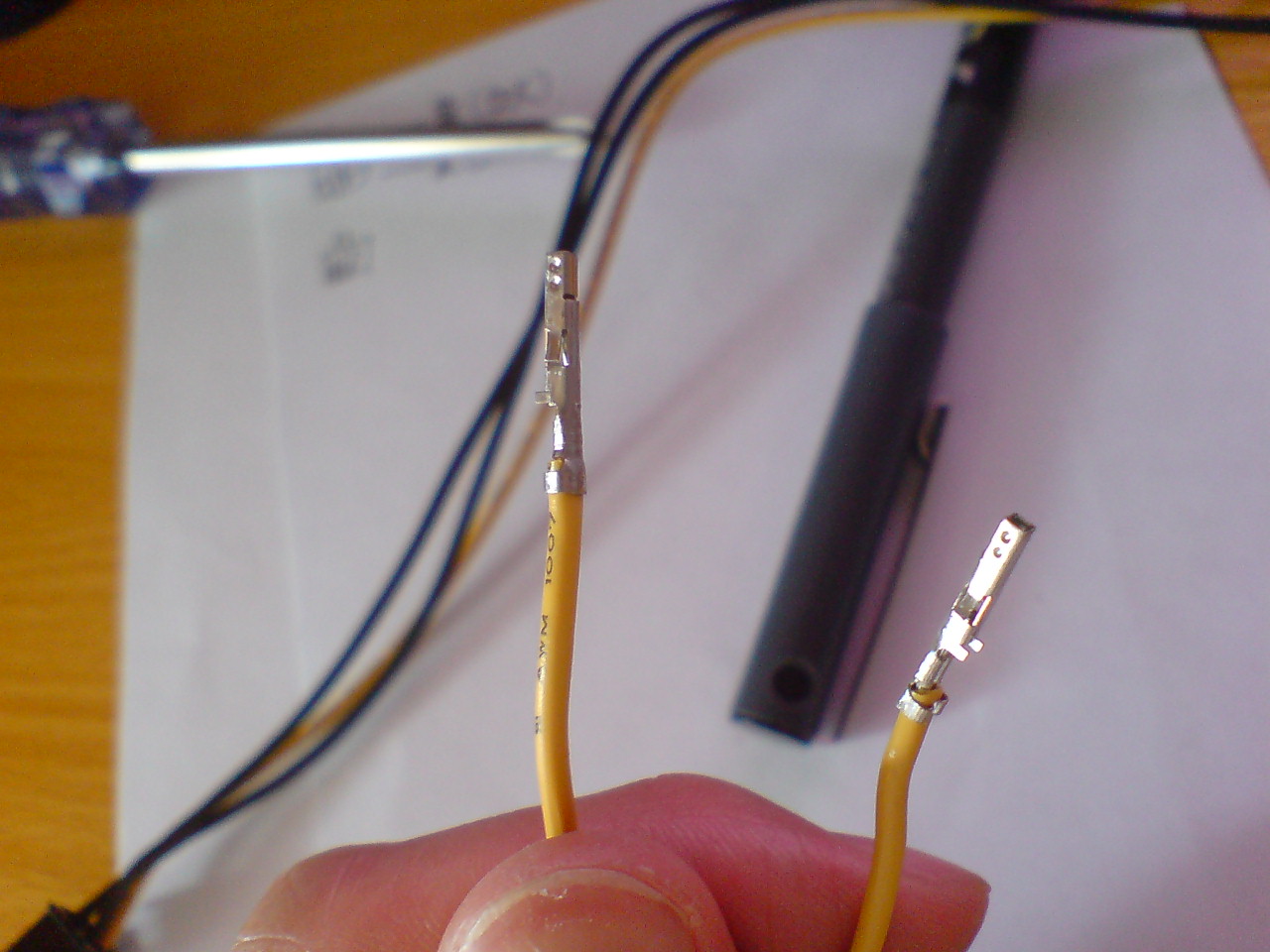

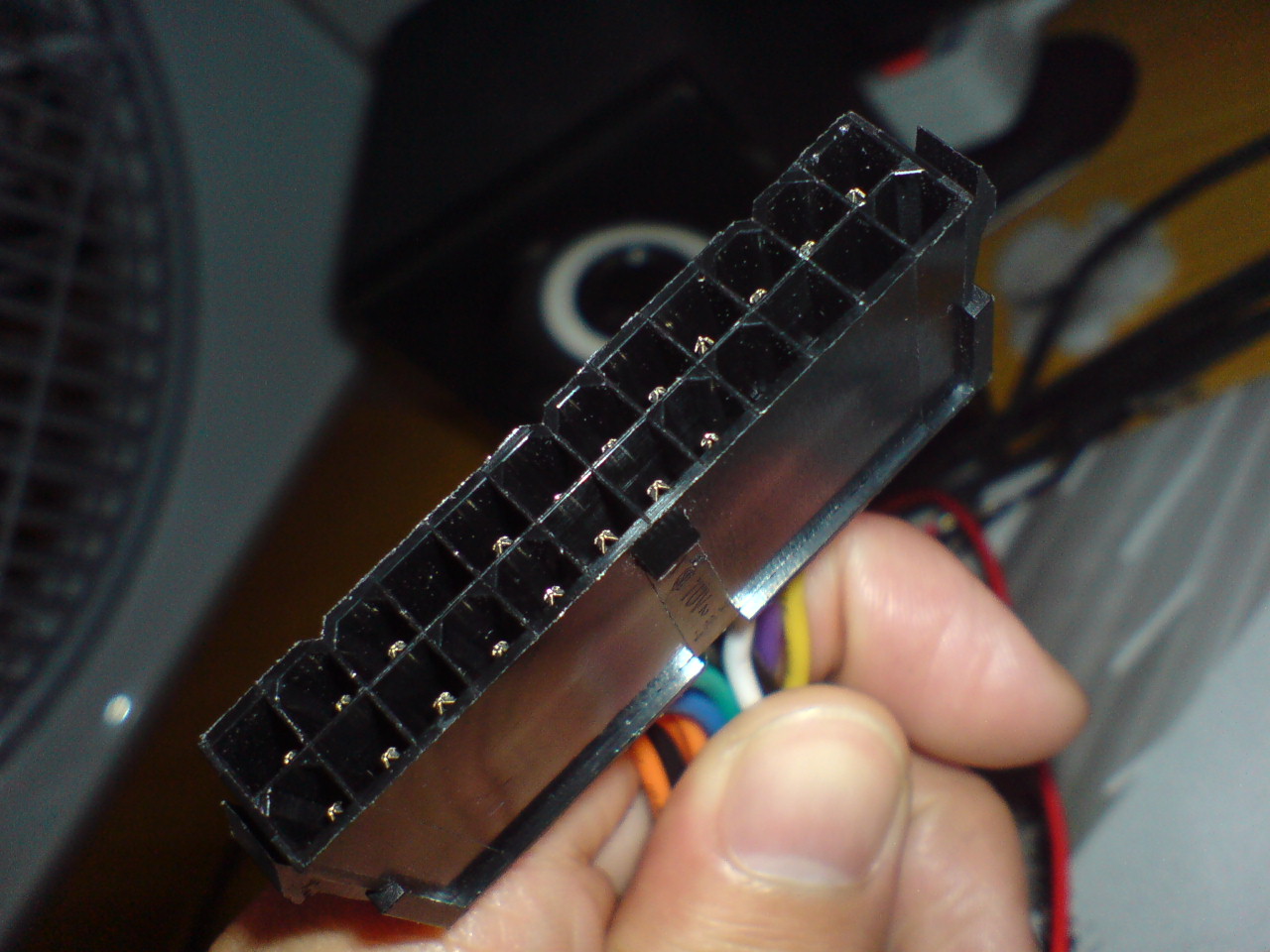

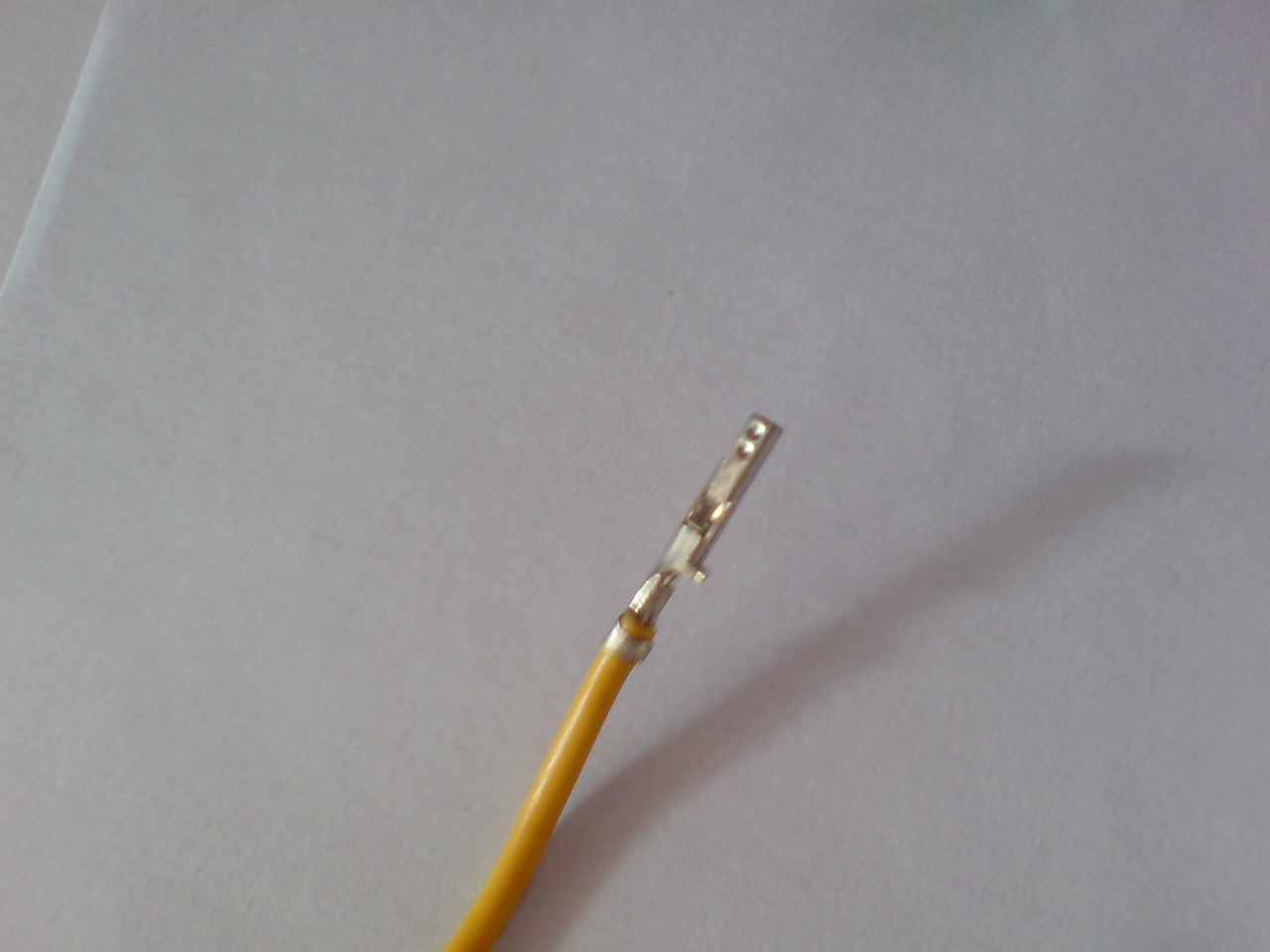

针头。。。
多上一幅图。。。
在穿上蛇皮网之前可以用电工胶布或者透明胶卷好头，方便穿蛇皮网。。。

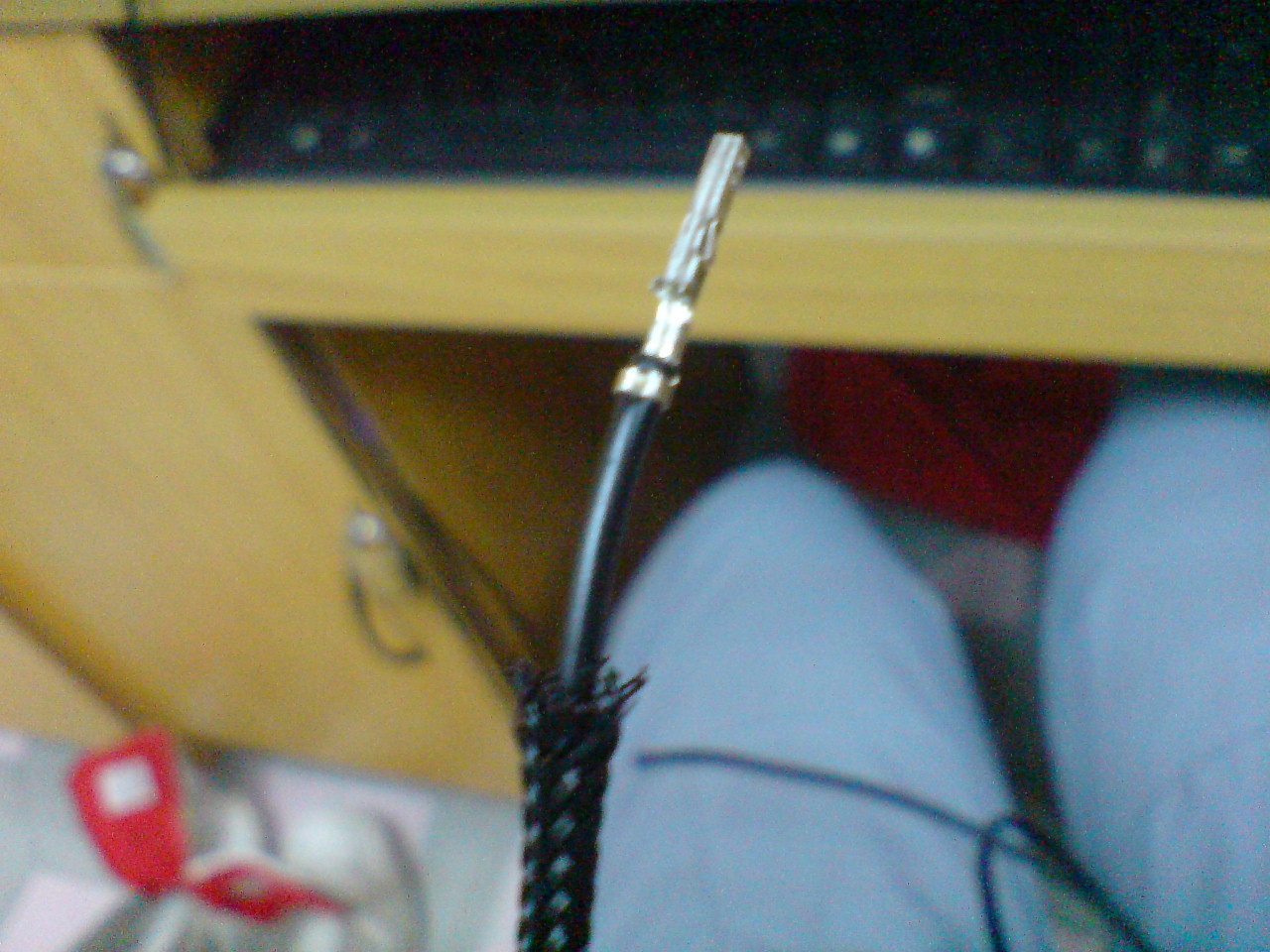

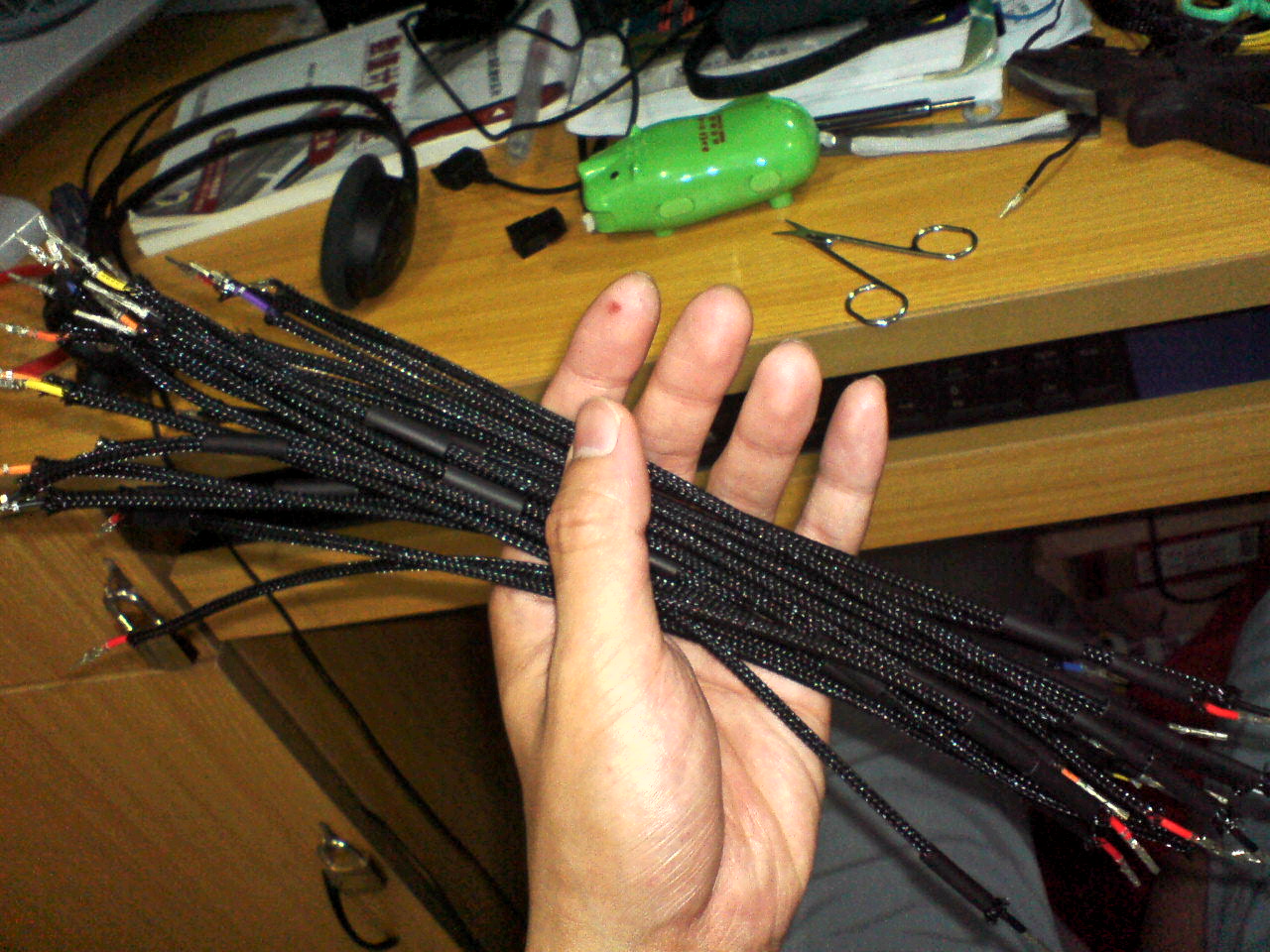

:15ouuoia穿上蛇皮网后的样子。。。
这是黑色线材穿上后的样子。。。

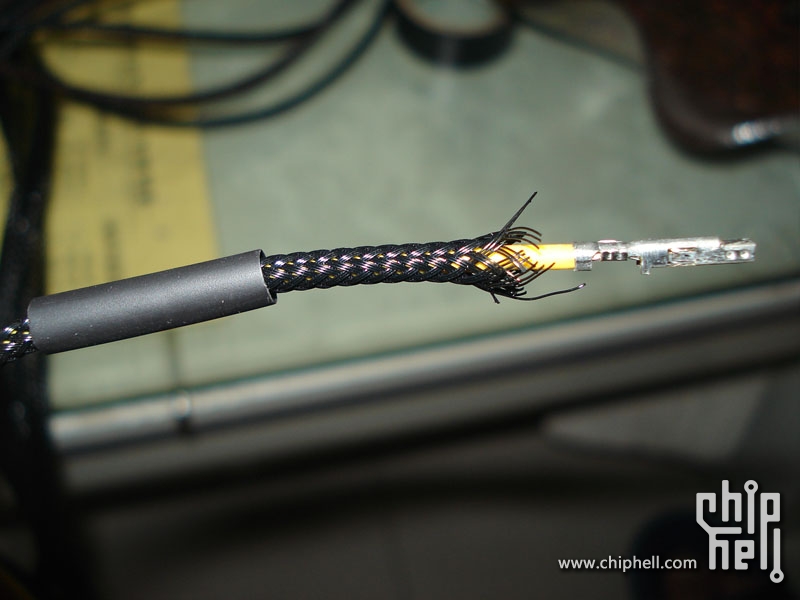

套上热缩管后加热就能固定蛇皮网。。。不过我这里没做好。。。蛇皮网不应该用这么长，短一些就可以了。。。因为因为这样塞进插头的孔会比较困难！
下面会有解释。。。
蛇皮网大致套到这个位置就好了。。。
热缩管也大致套到这个位置。。。

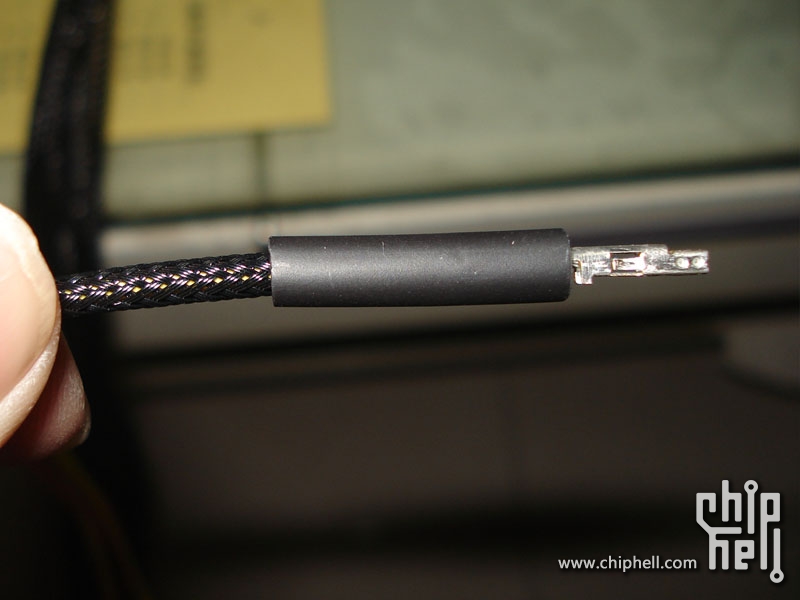

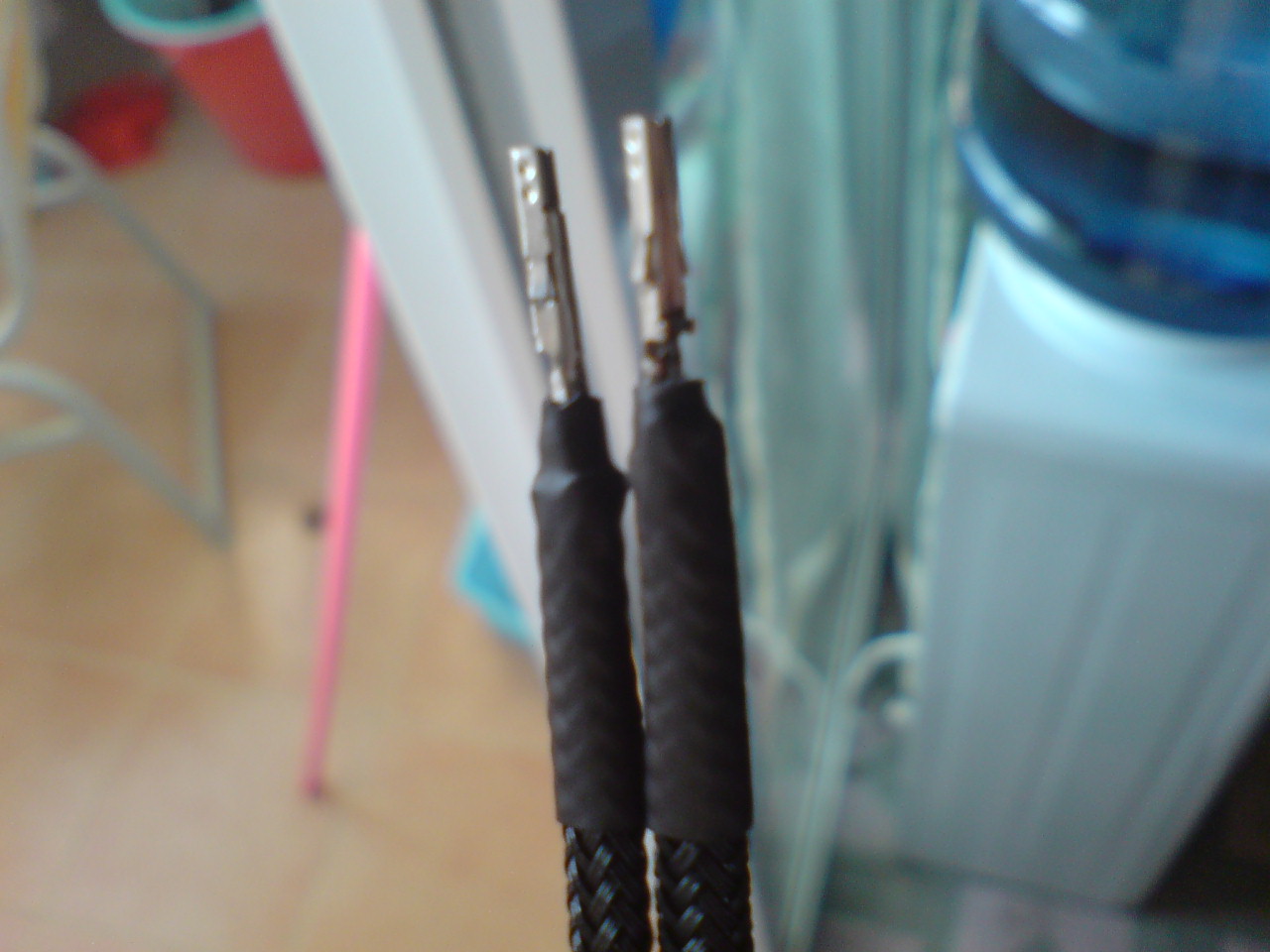

加热后成型。。。
由于蛇皮网和热缩管一起加热后，和线材加在一起体积大了，可能塞不进接头的洞。。。通过这种方法，解决这个问题！
成品。。。
这是CPU的4pin，:19ouuoia因为线材少，我拿来练习先。。。还好，没搞出事~:22ouuoia

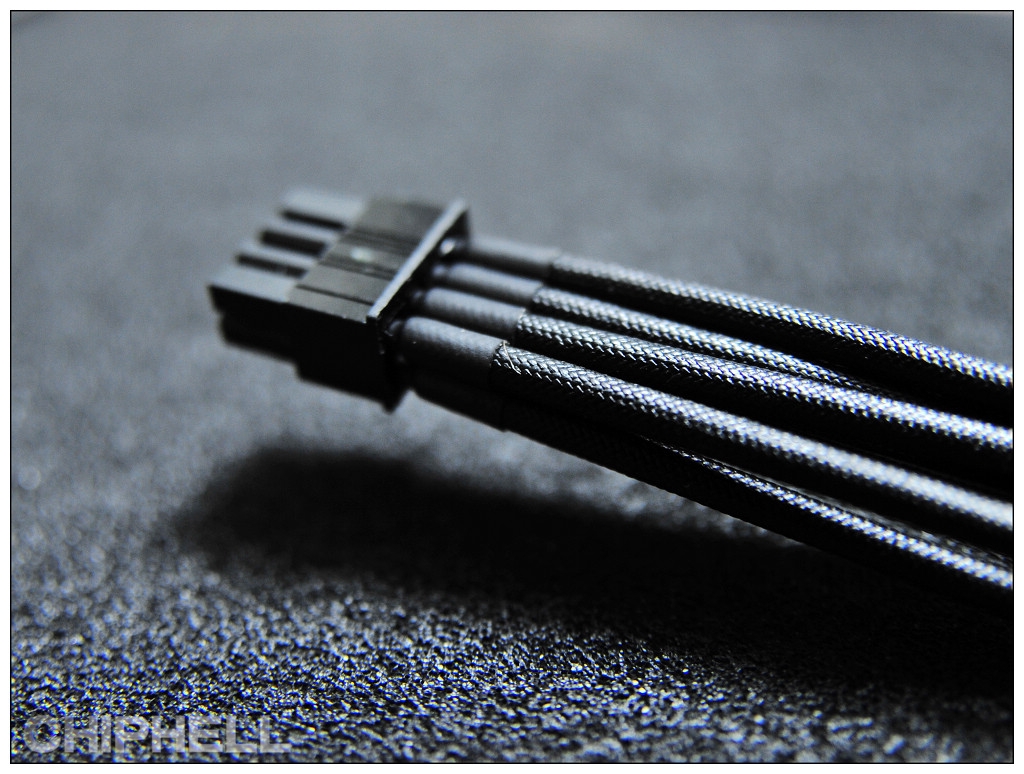

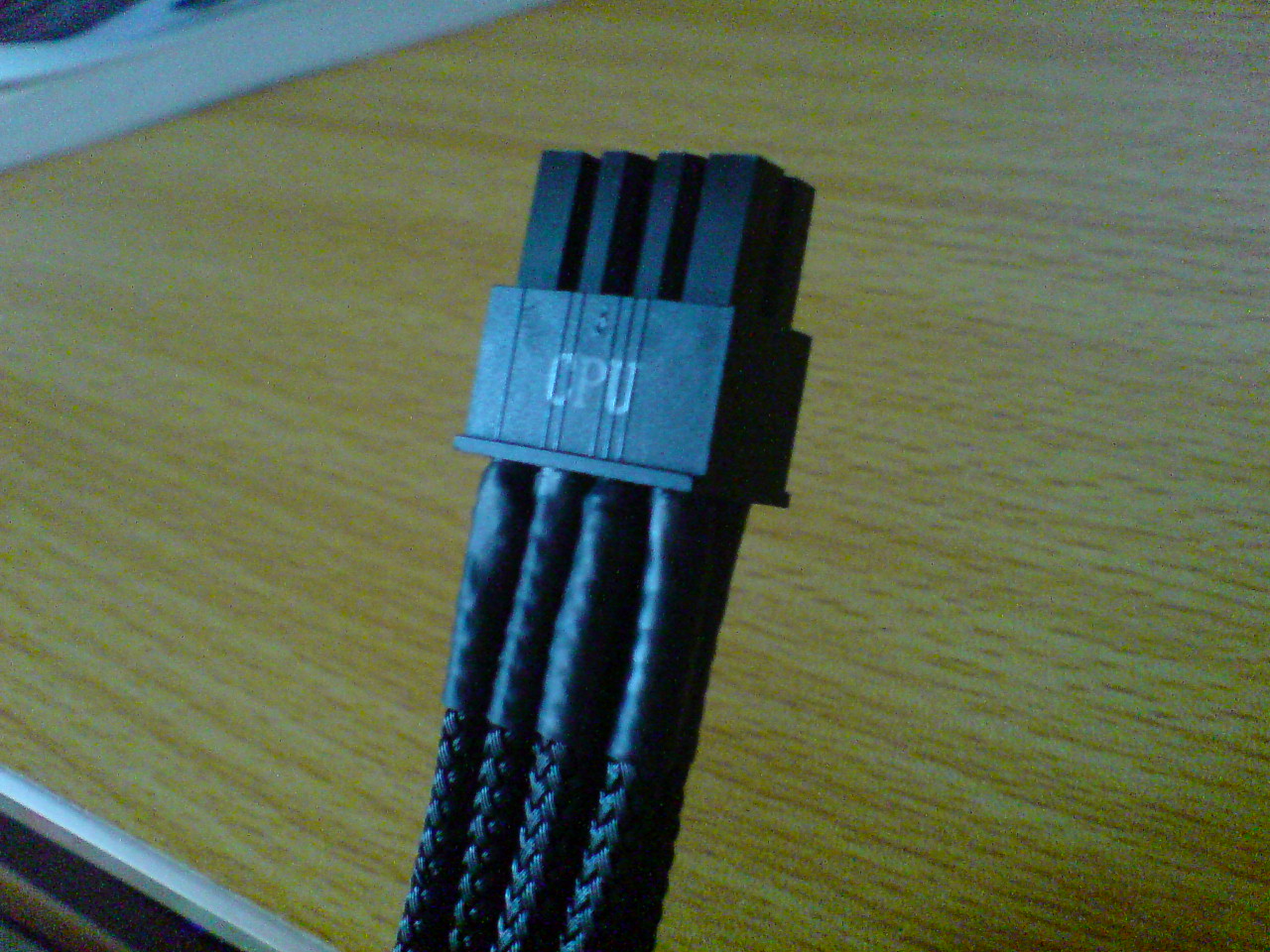

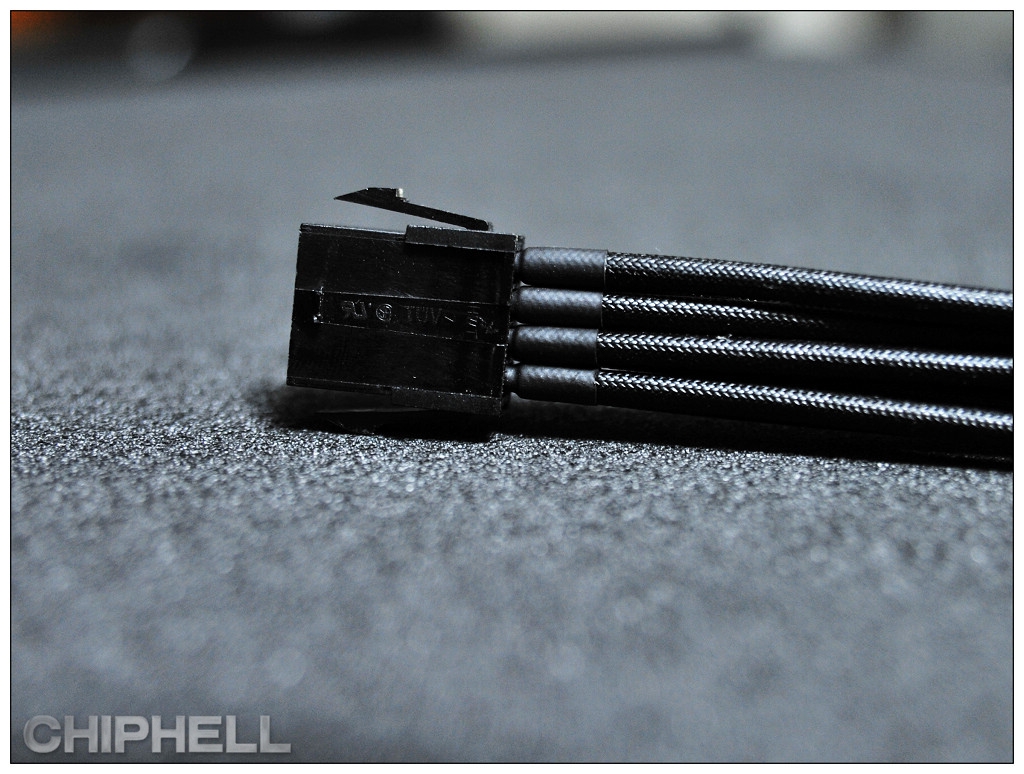

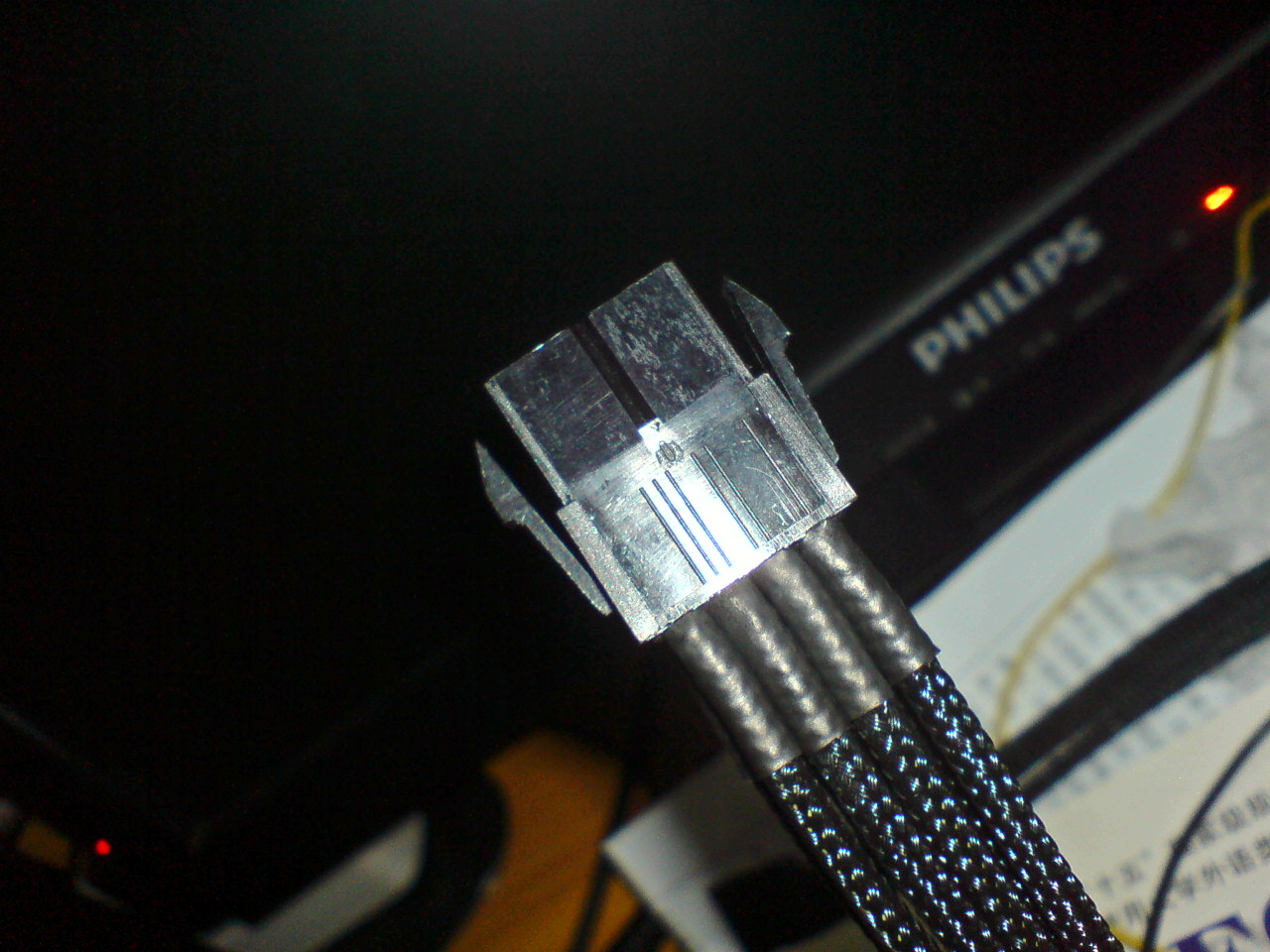

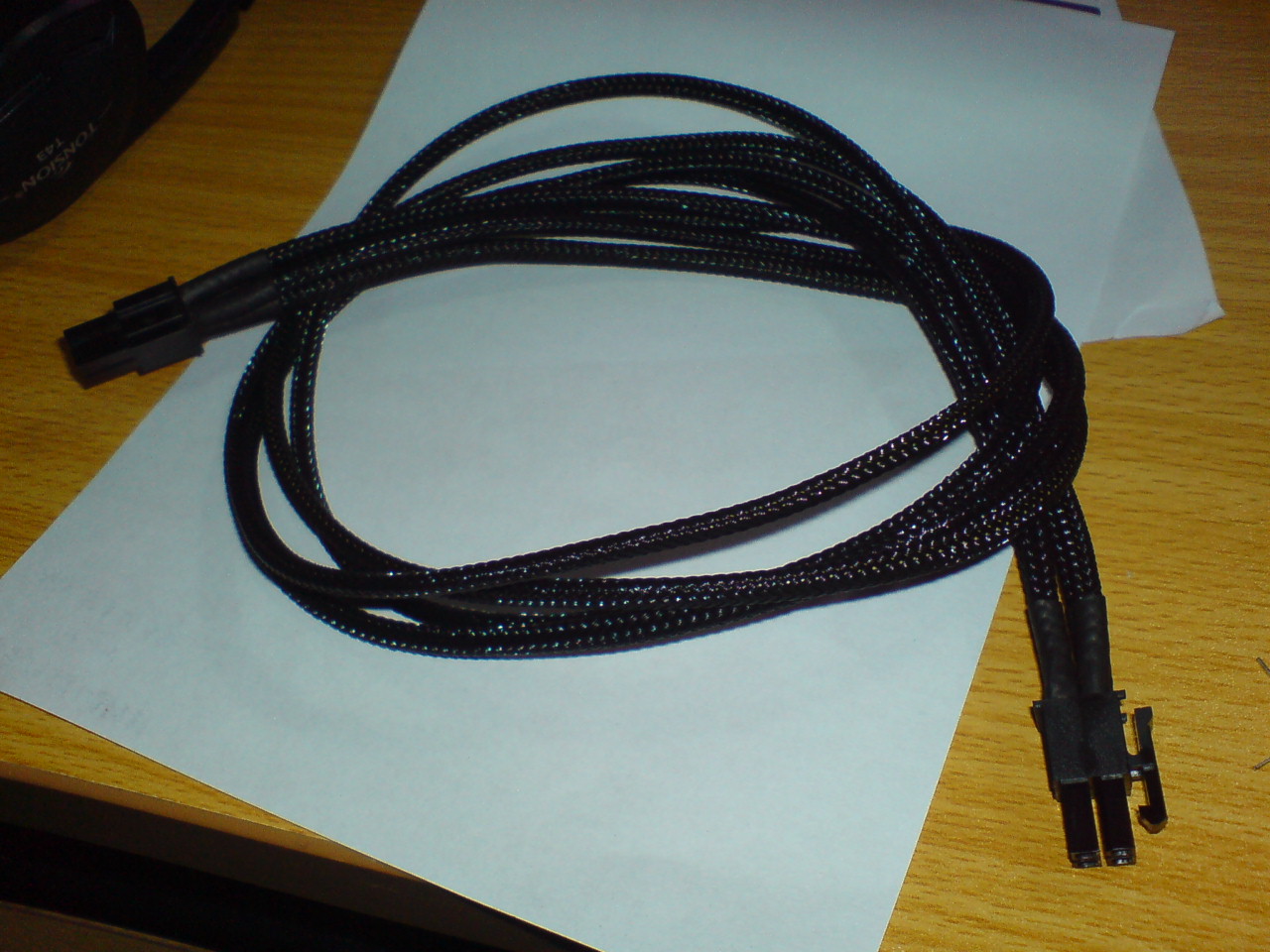

这是CPU的8pin！热缩管通过刚才那个剪成一样长的方法，使得加热固定后很整齐，比较美观！

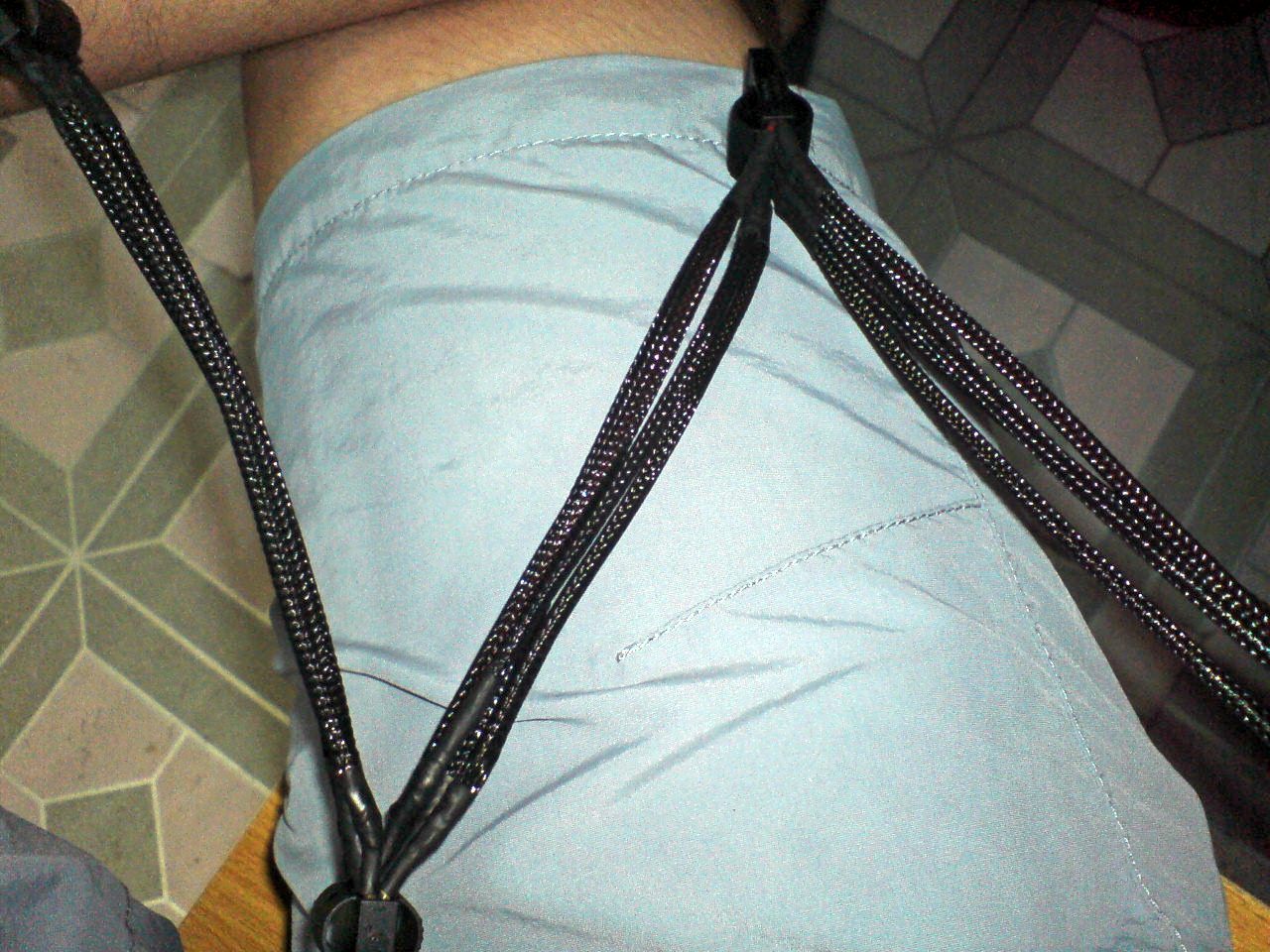

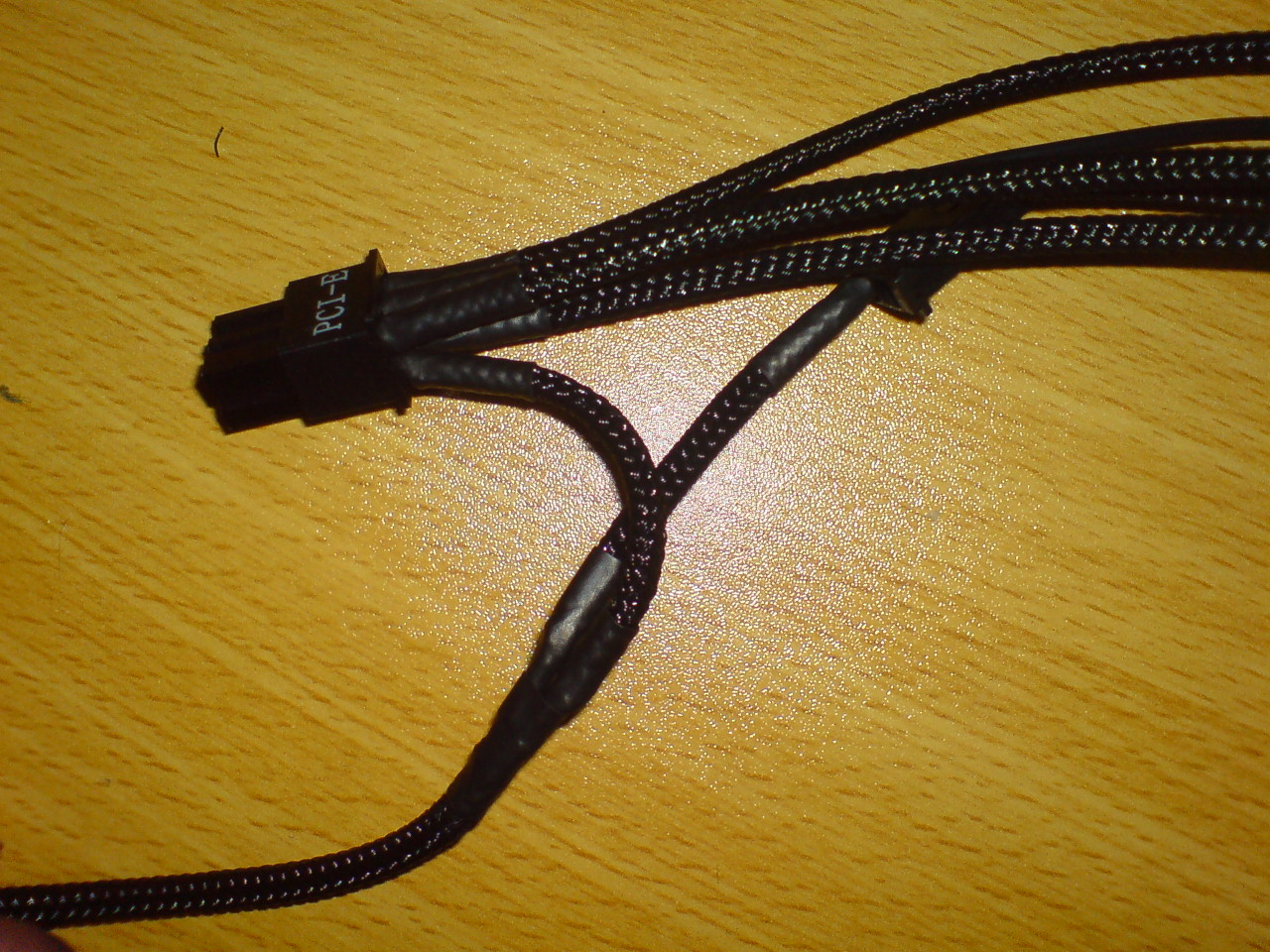

显卡的6+2pin。。。海韵居然在另外2pin中使用了独立线材，所以某两对线我是用4mm的蛇皮网包起来的。。。然后上面另外分开那2pin。。。

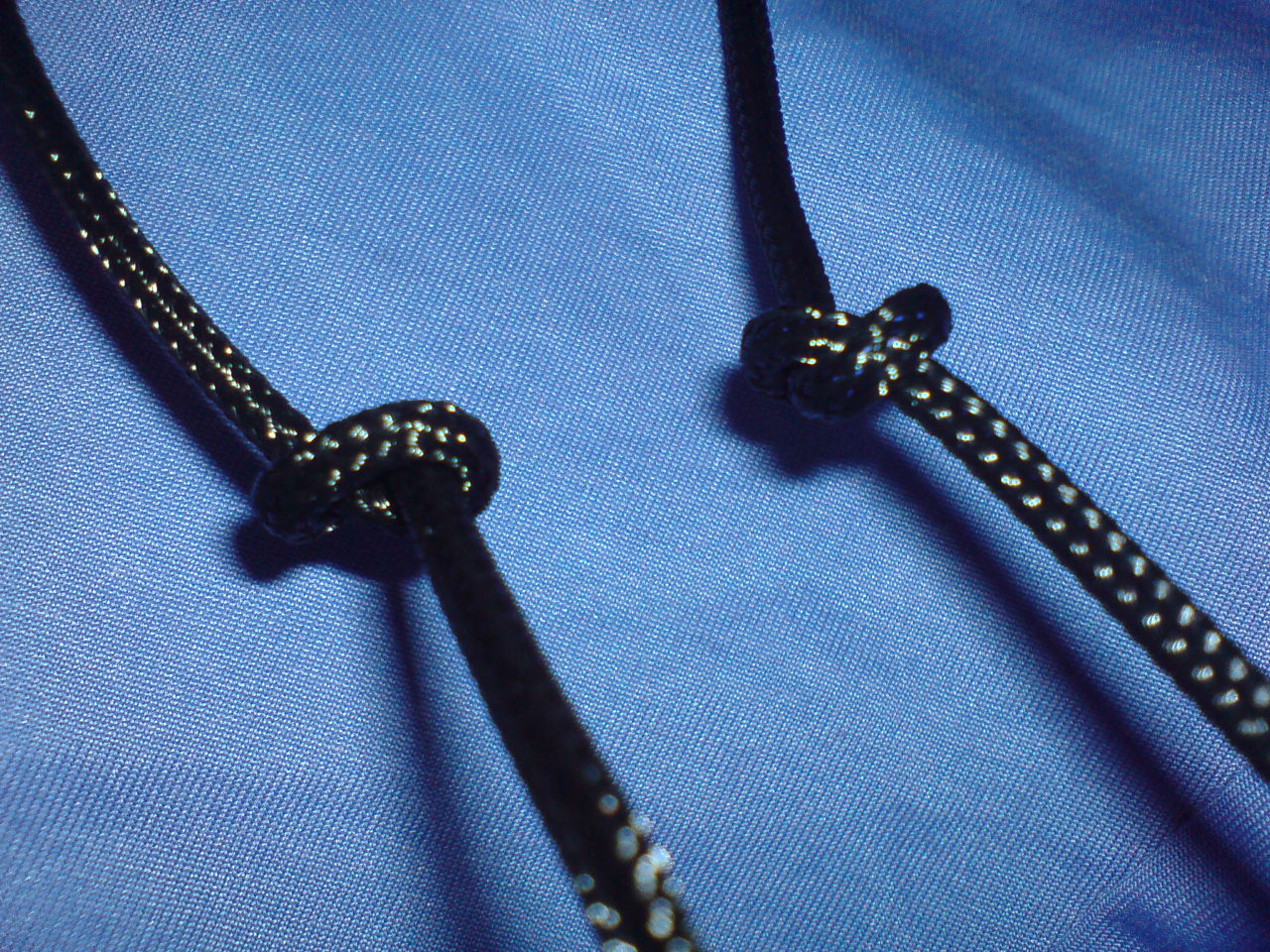

对于24pin中某两条很长的线材，直接打结，不过后来我还是买了两条短些的线材（和其他一样长）替换了。。。
这是大4pin的线材包线成品。。。
关于延长线。。。

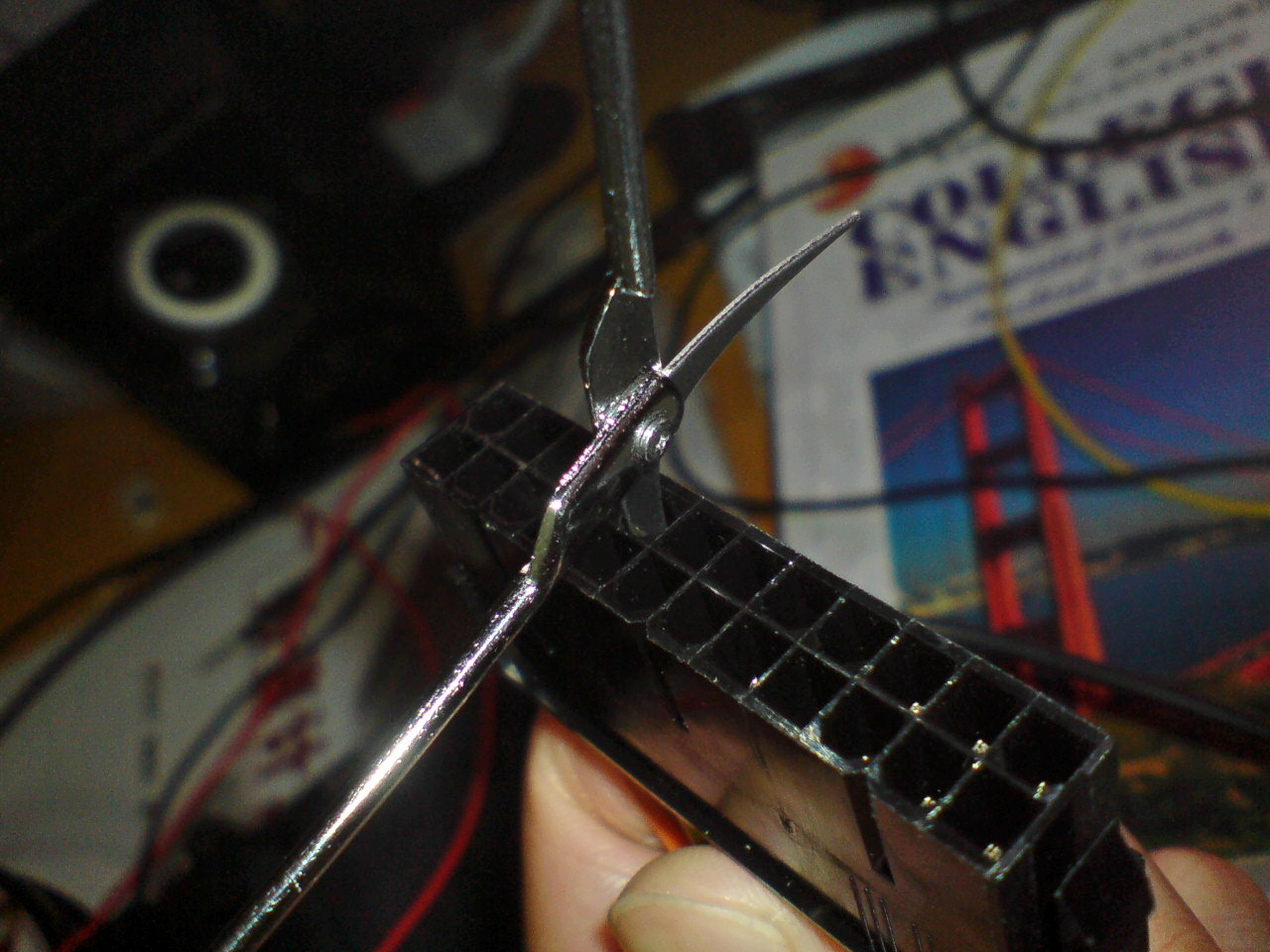

由于两边口子不同，一边的可以用U形订书钉退出来，另外一边，用尖的东西挑开那个扣子退出来，这里我用的是剪眉毛的那种小剪刀。。。
就这样退出来。。。

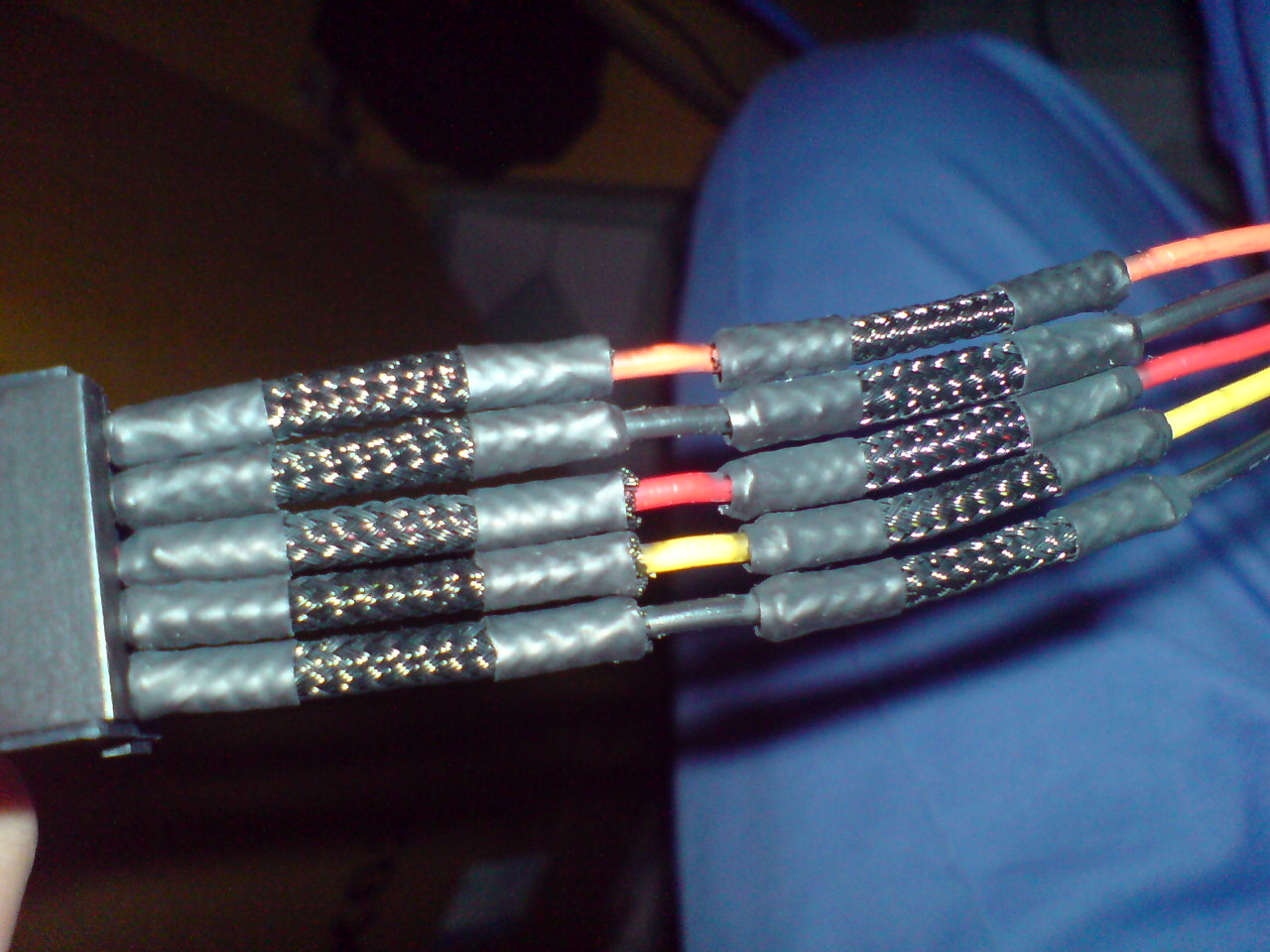

穿上等长的蛇皮网和热缩管，对整齐，加热。。。
搞定~~~~~~:18ouuoia
接上。。。再次强调热缩管必须剪一样长，而且要剪整齐！！！
搞定了。。。

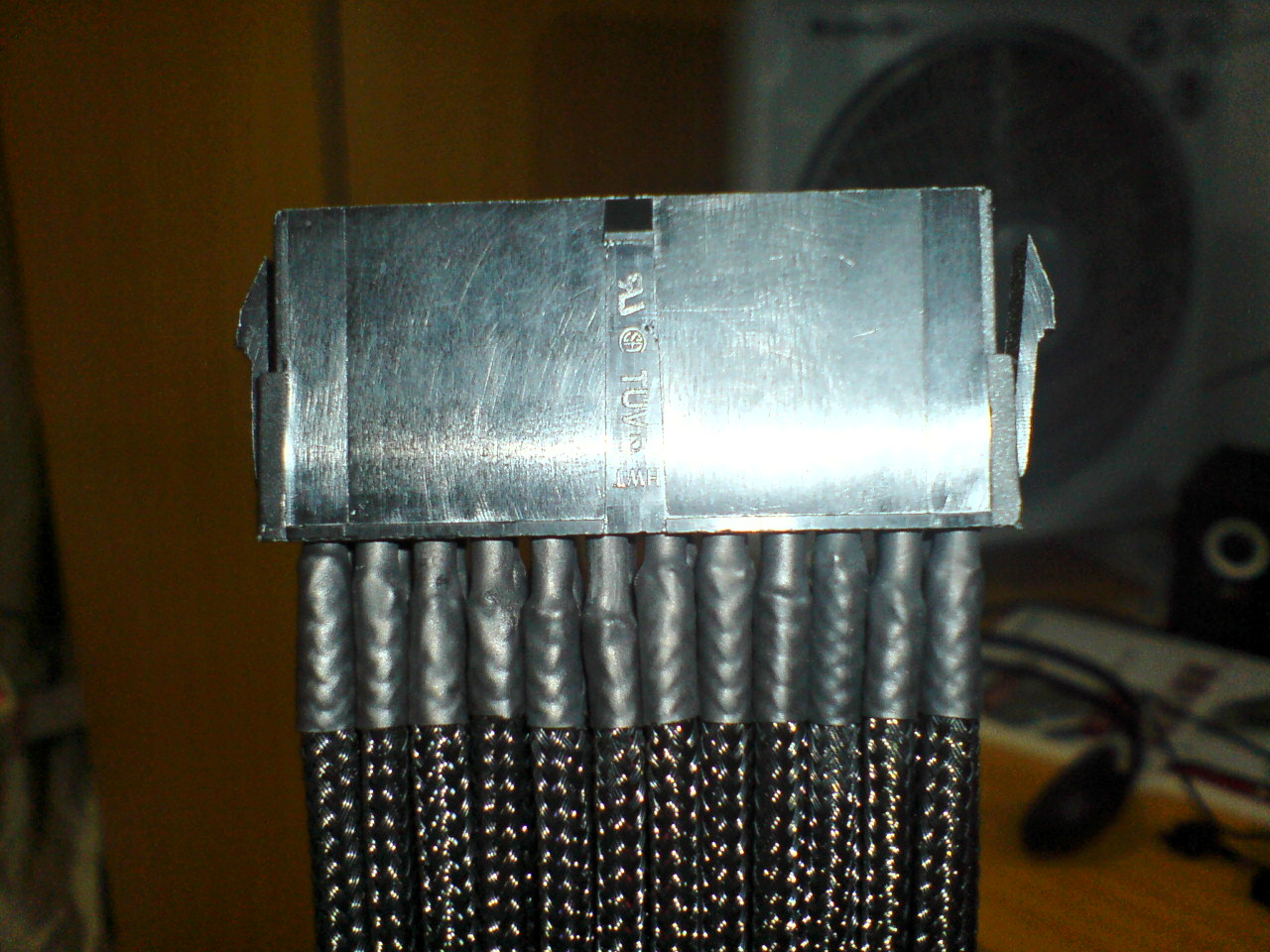

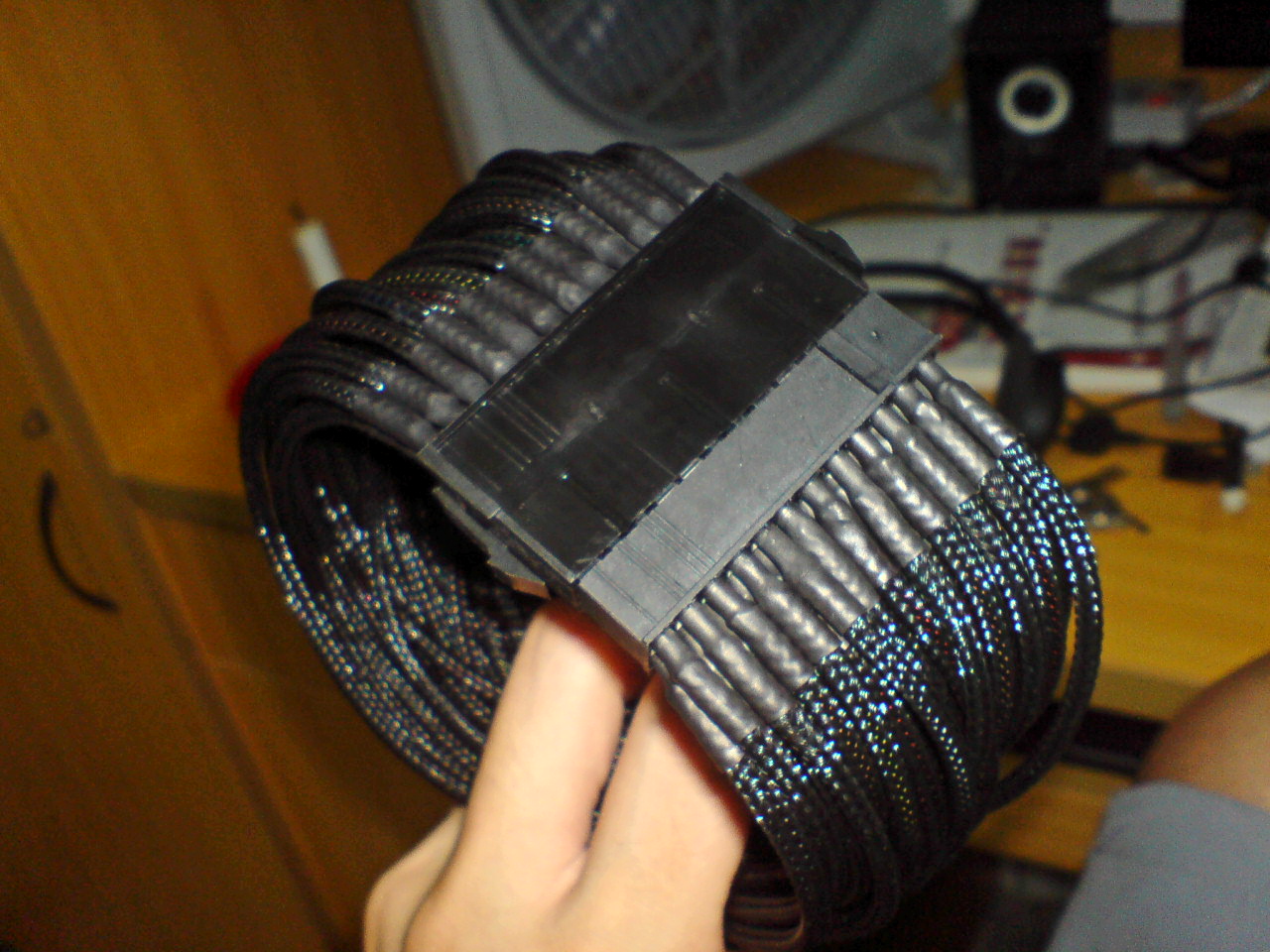

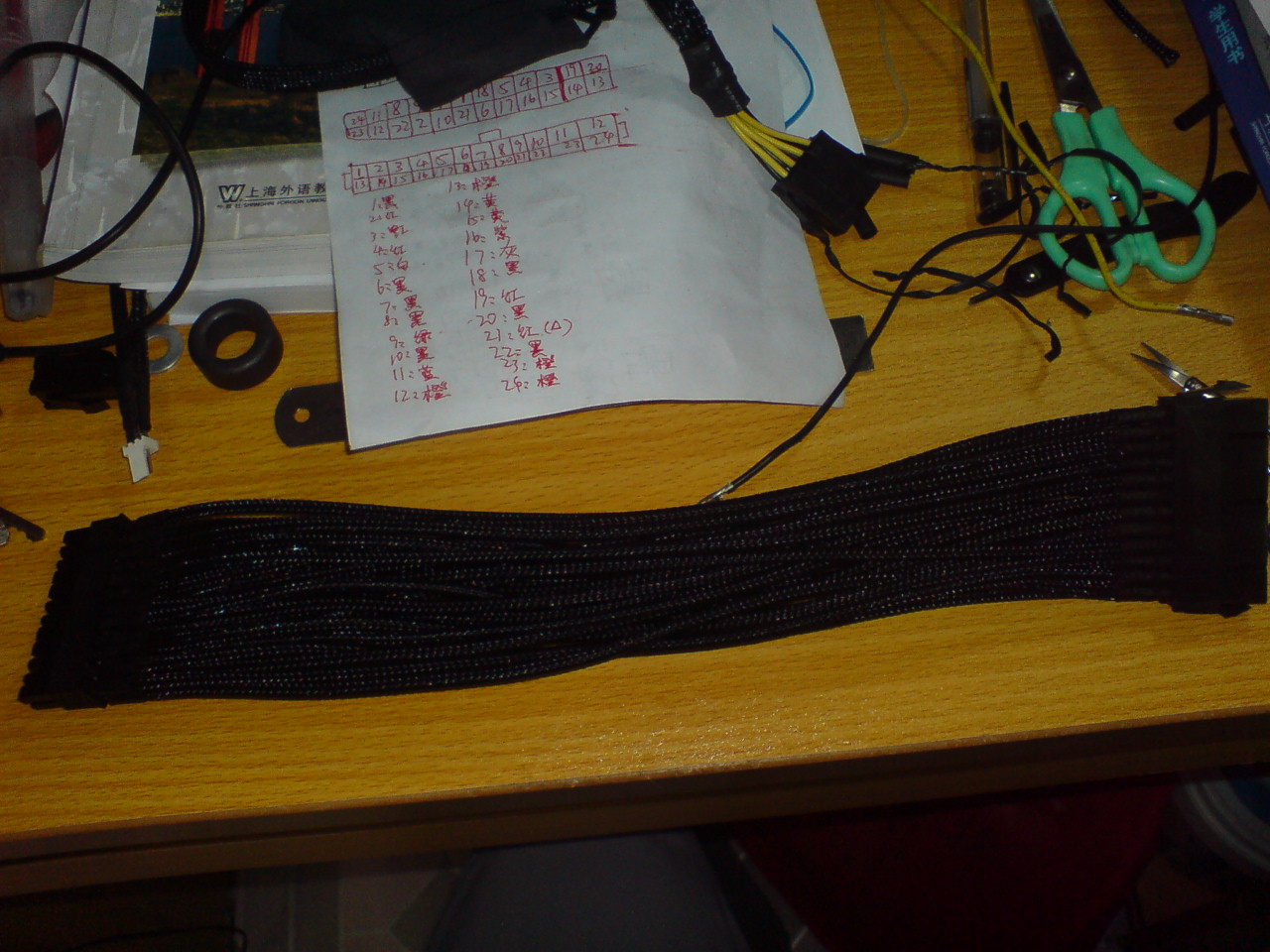

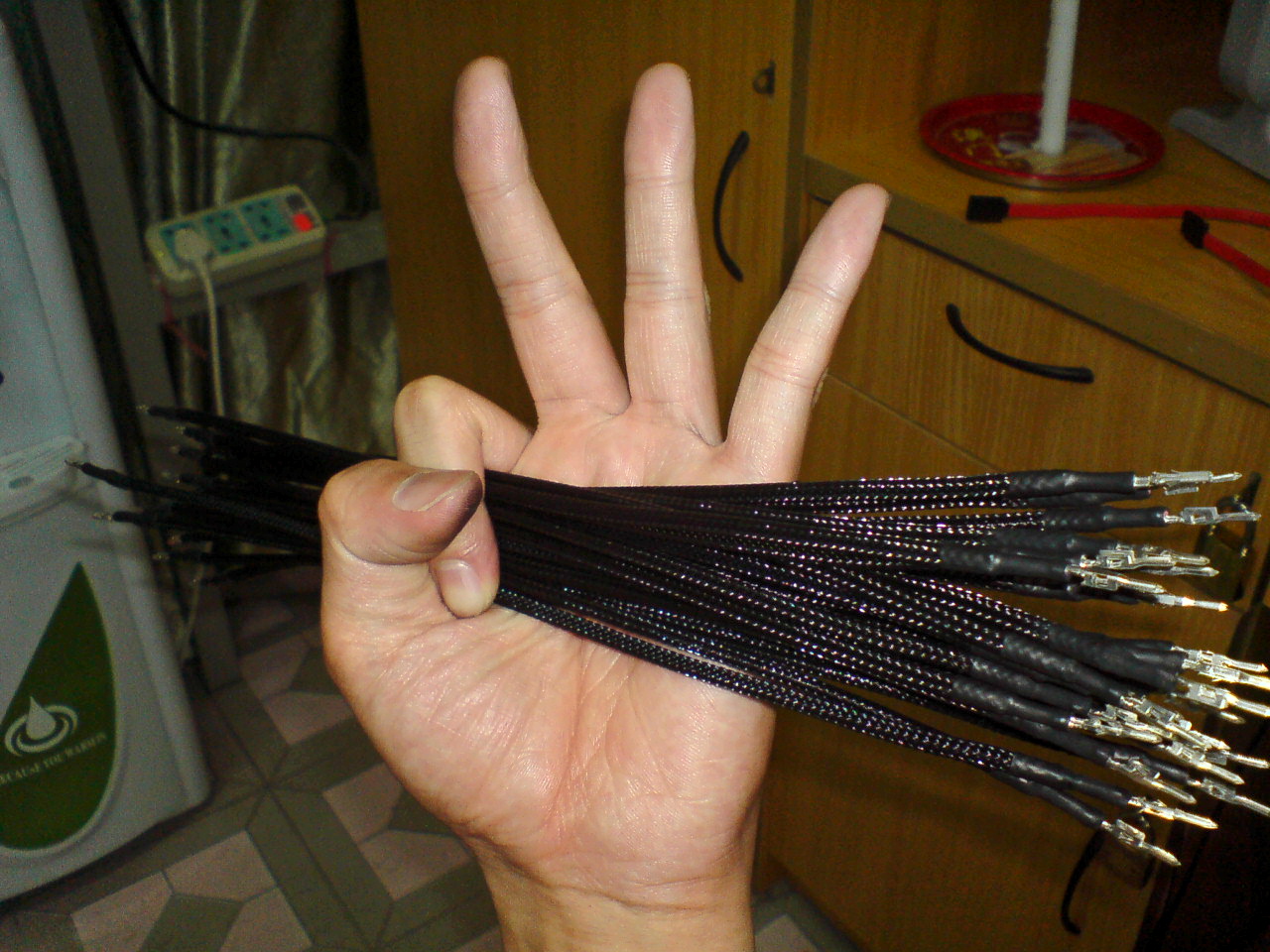

24pin延长线成品~~~:9ouuoia
其他8pin/6pin/4pin的都是这样做~
接下来是SATA电源线的包线。。。先退好线材。。。
用硬盘架对好。。。
由于我没有专门的工具，所以直接装上硬盘等距离包线、上接口（这里必须注意：用这种方法的TX们必须注意你的硬盘接口，不要弄坏了！）
等距离是必需的，之所以这样做是为了几个接口距离和硬盘架上硬盘距离一样，不用多出一段的线材影响美观。。。

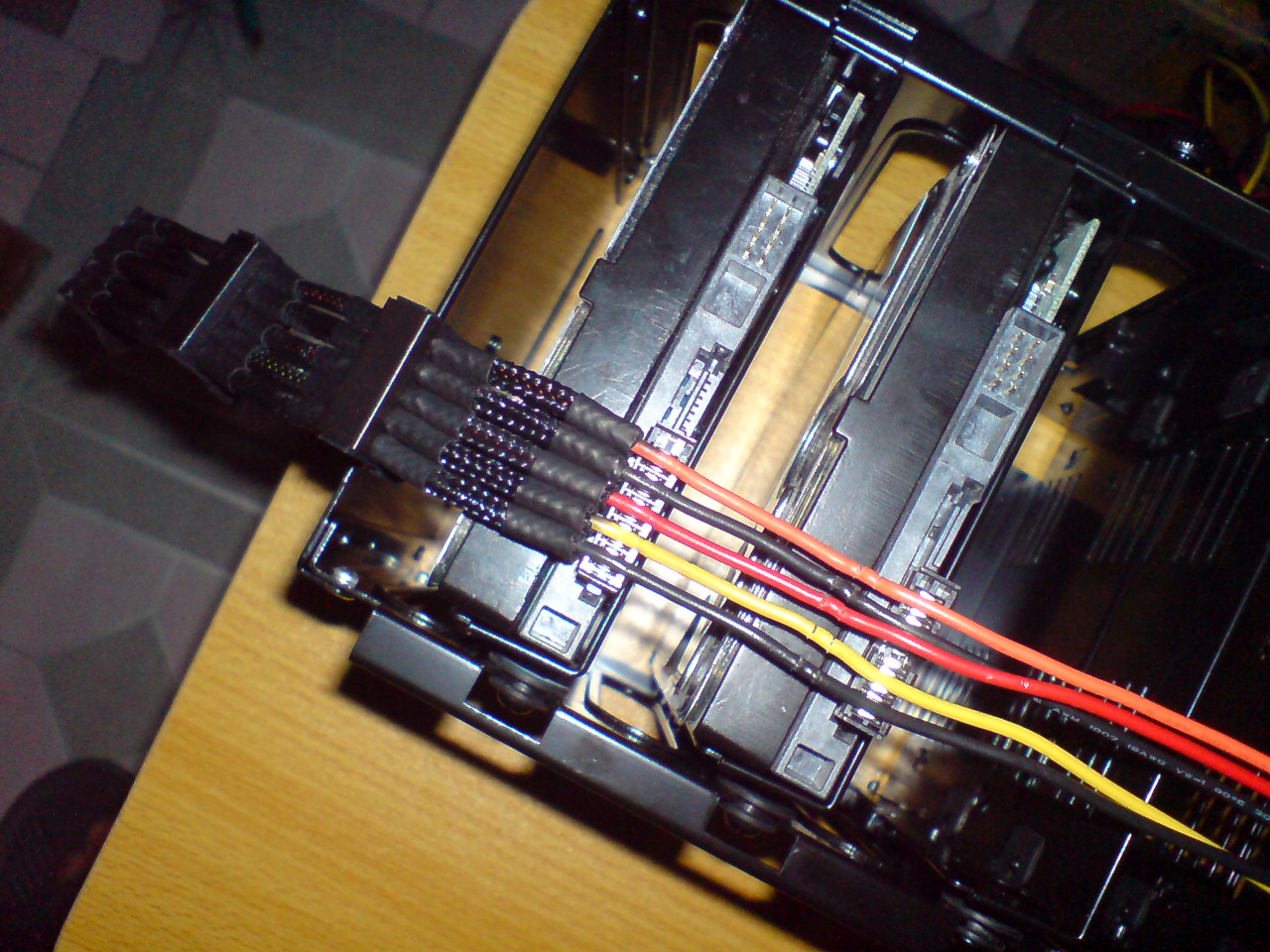

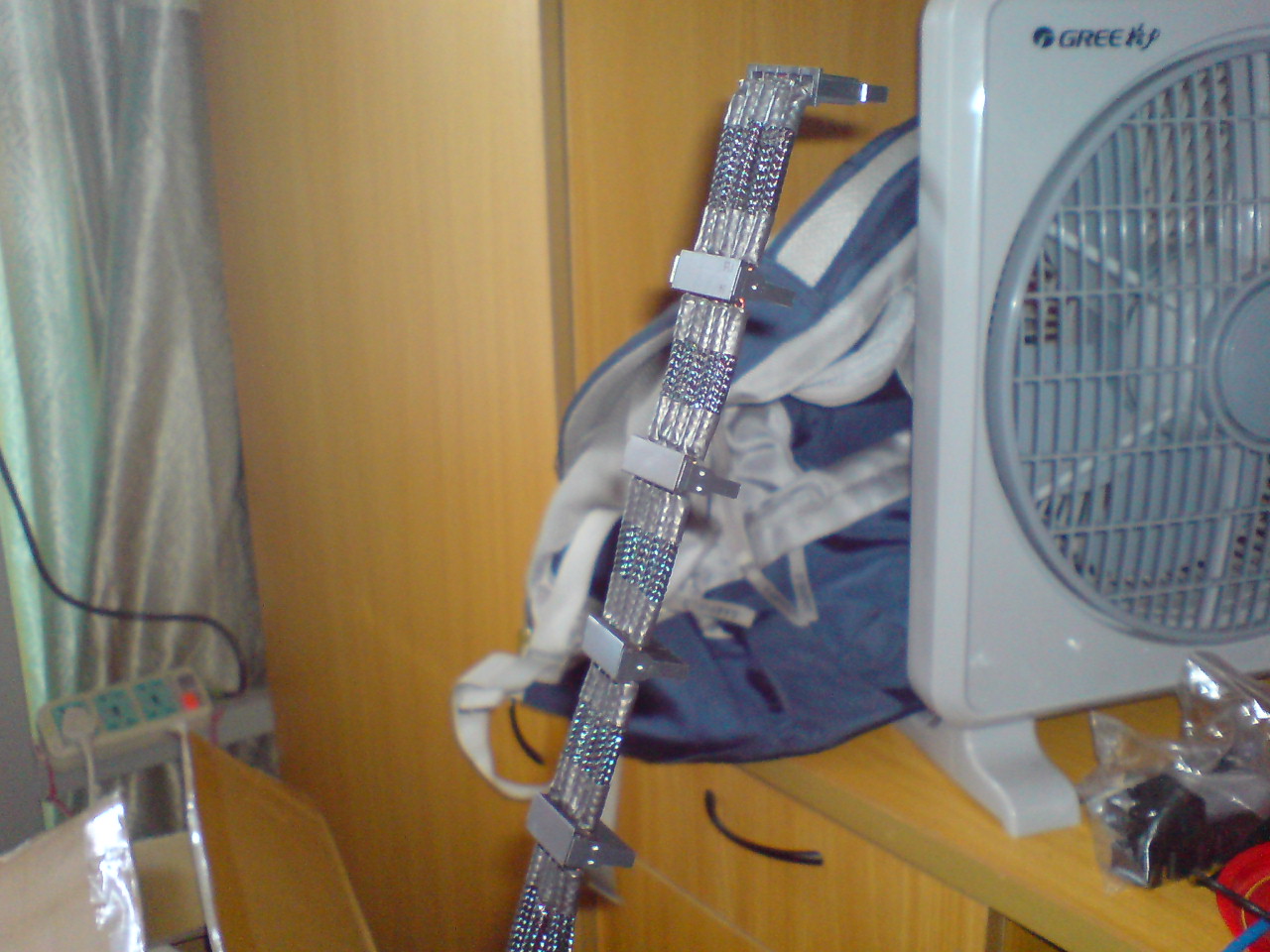

SATA电源线包线过程。。。记得对好距离。。。
成品。。。:6ouuoiaSATA一拖五~~~
这里要说下的是，18AWG/16AWG的线材做一拖五的SATA电源线是没有问题的，只要接口对应的那一路供电够就可以了，我这里的是12V单路的电源，所以这问题就不用考虑了。。。

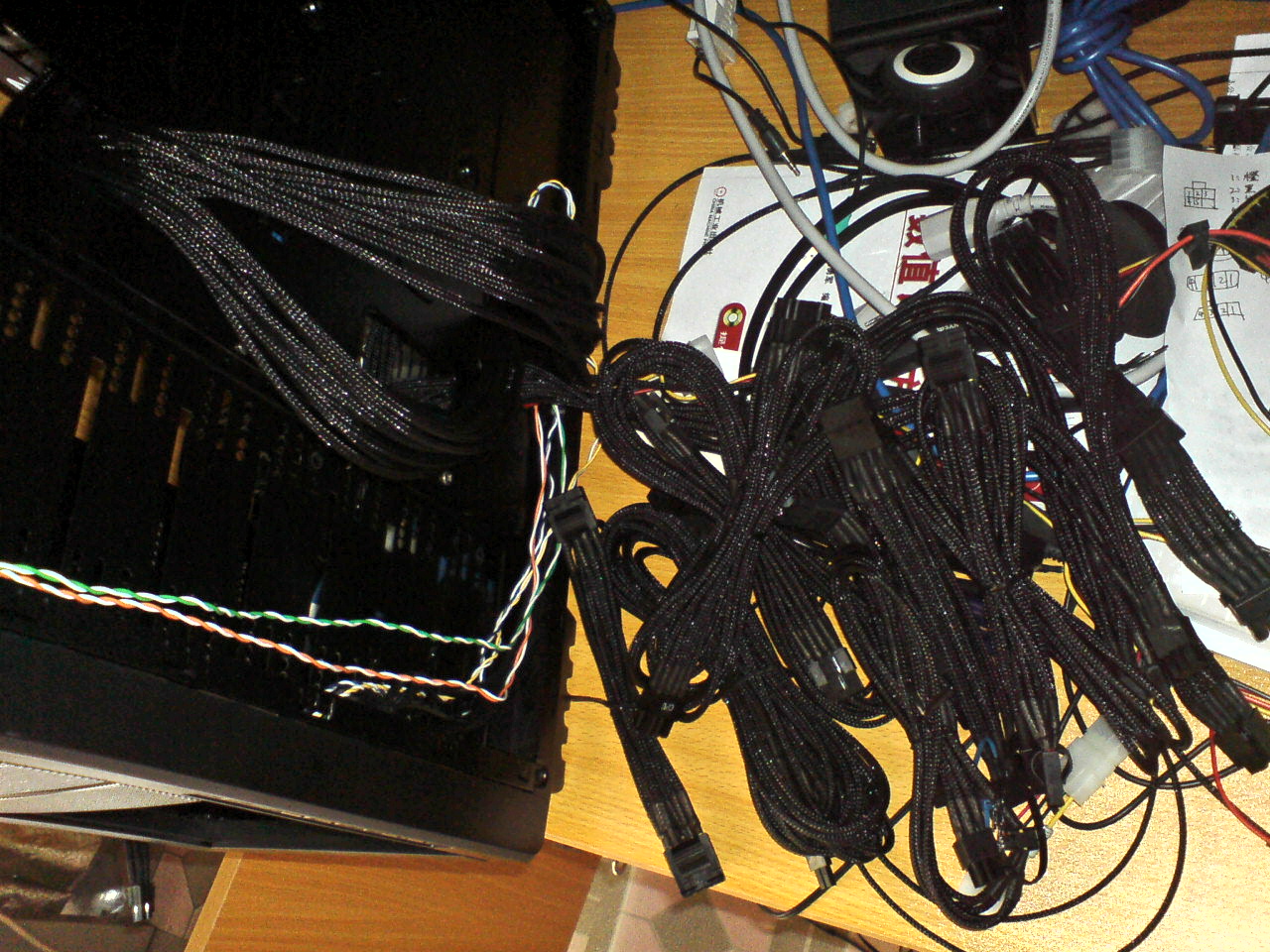

电源线的全部成品。。。
机箱的自带线材当然不能放过。。。

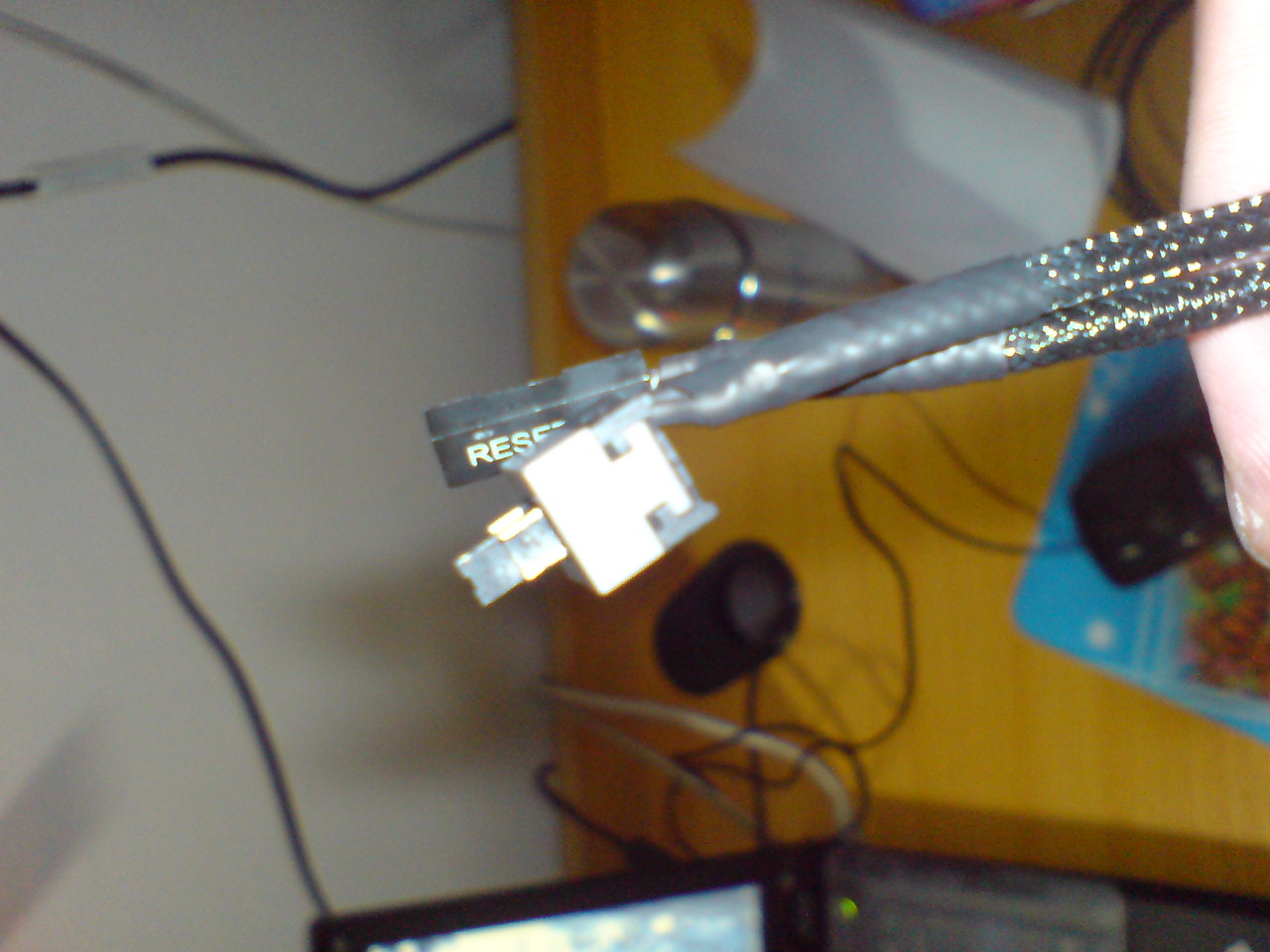

开关、灯的线材都包上了。。。
全部搞定~
接下来是走背线部分。。。

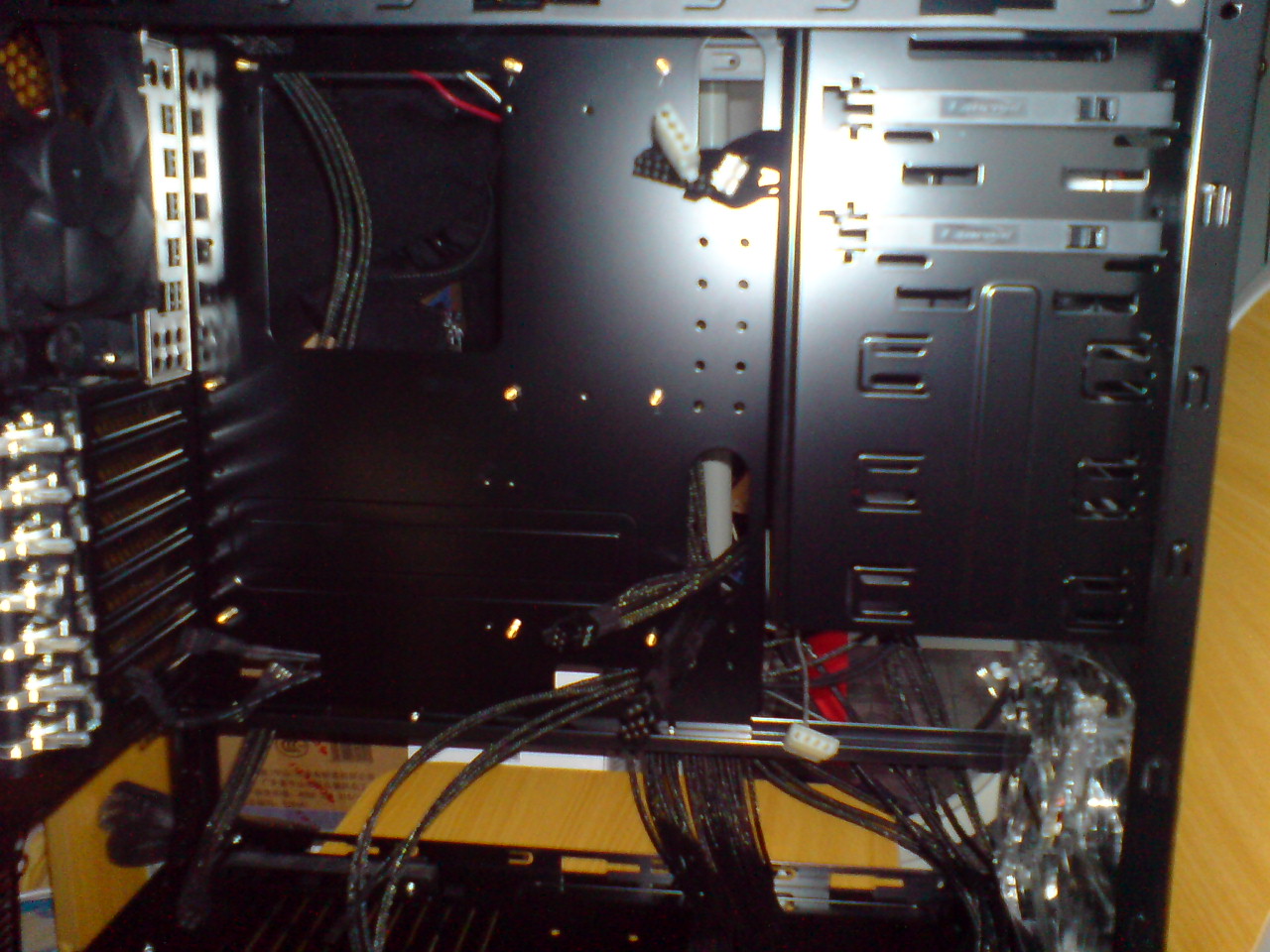

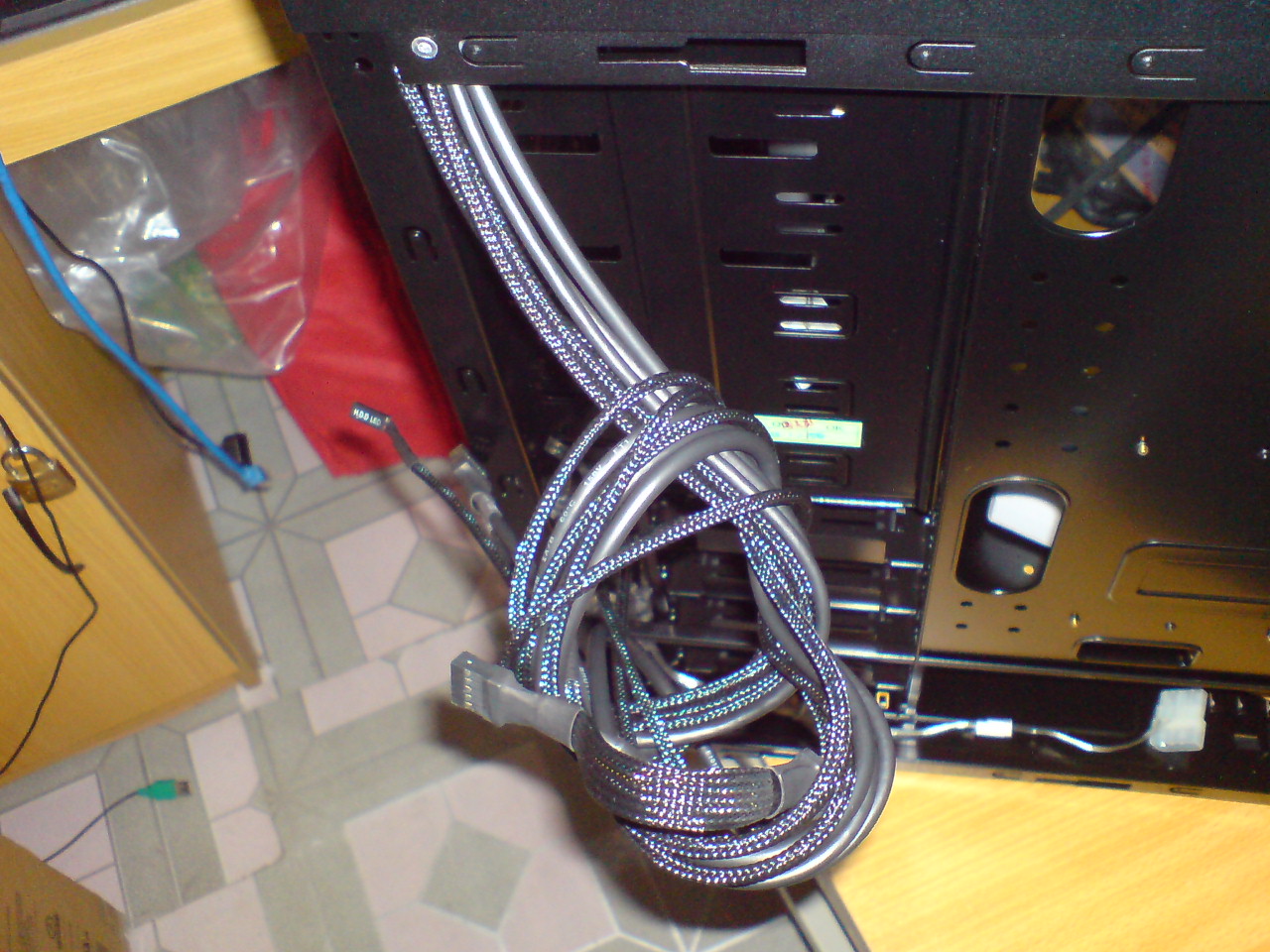

先将要走的线材穿好孔。。。
然后装上机。。。

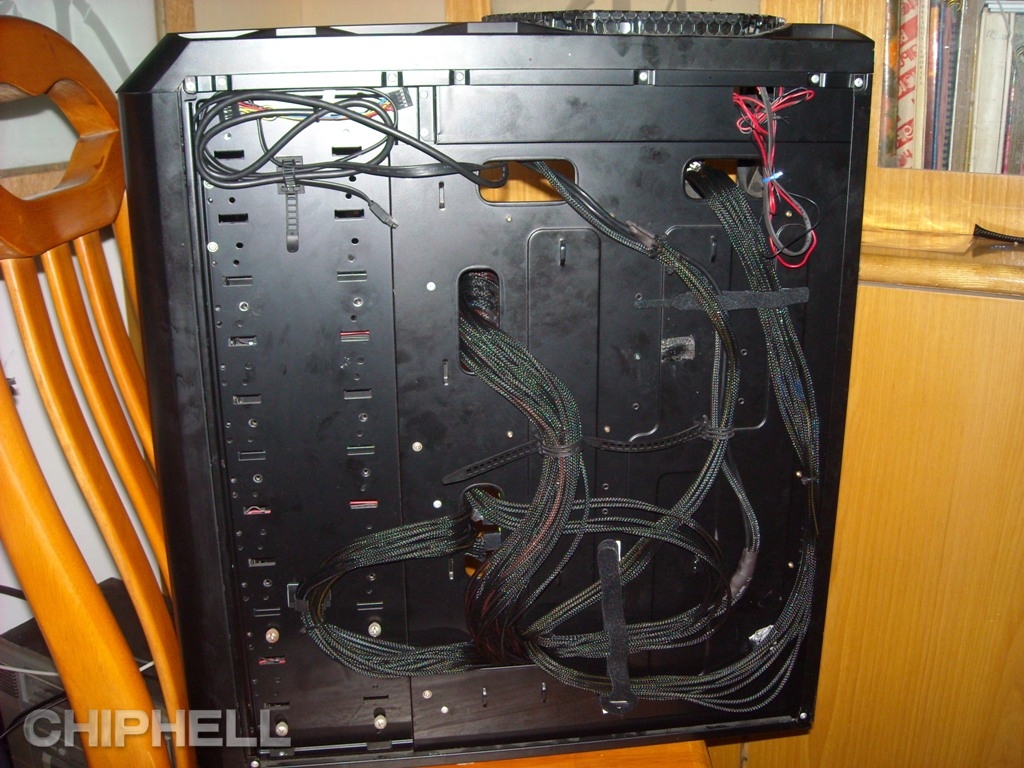

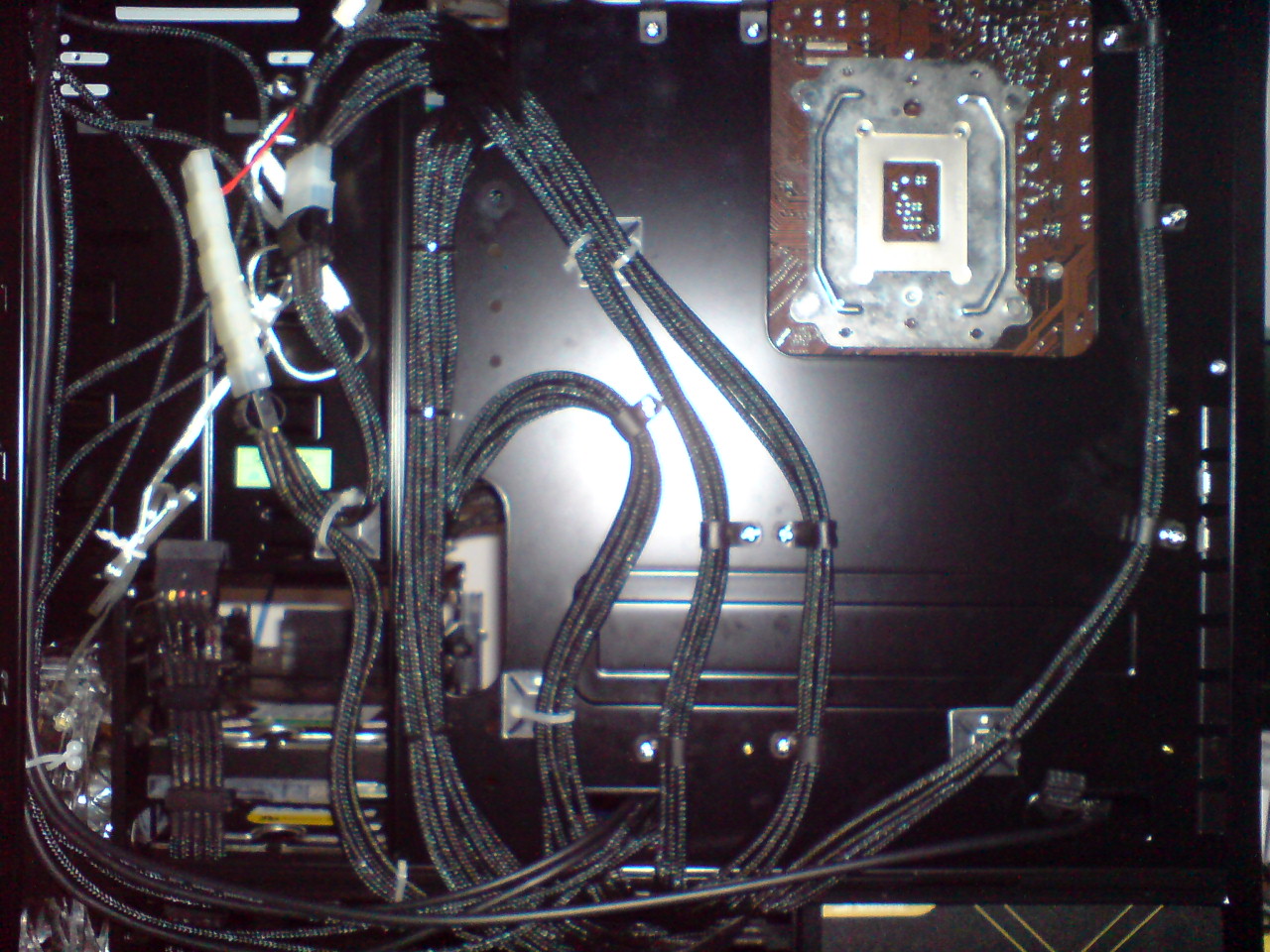

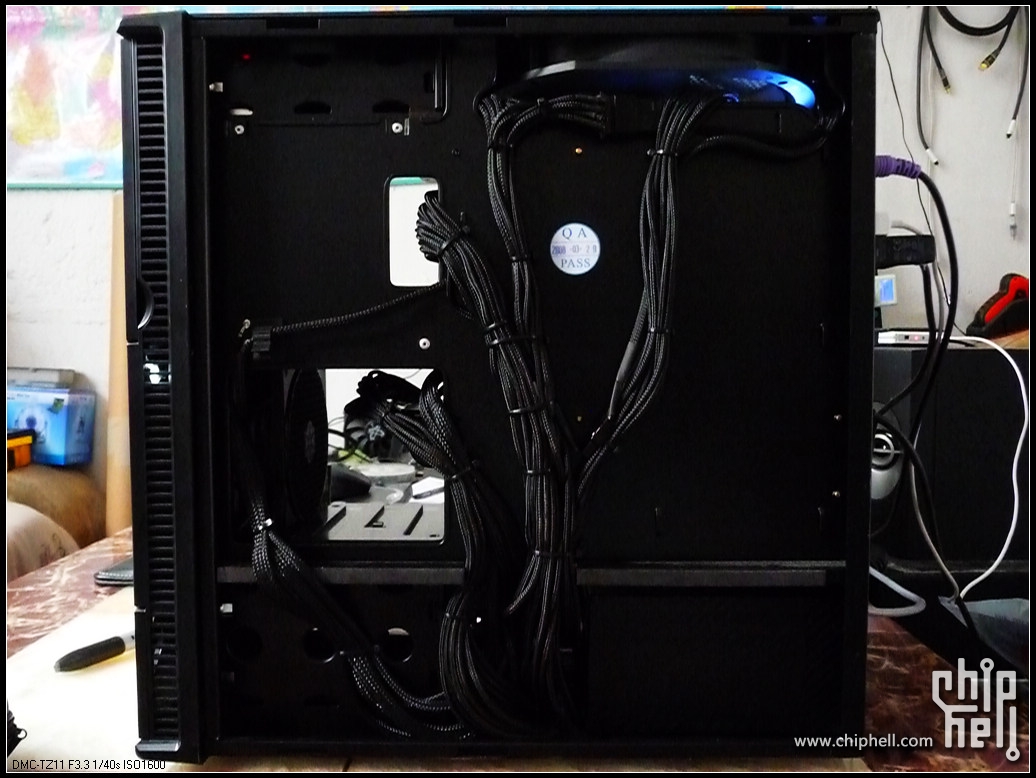

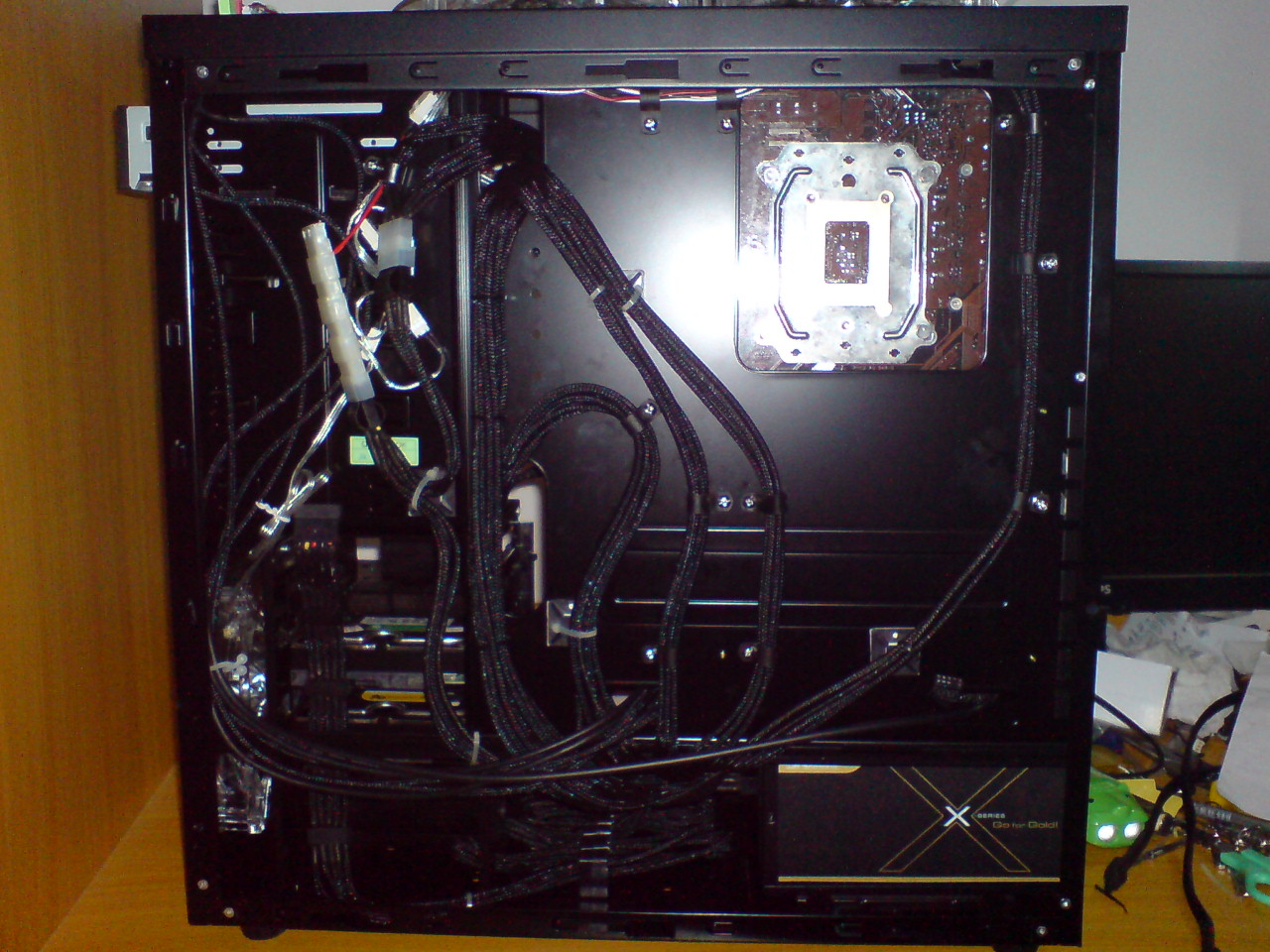

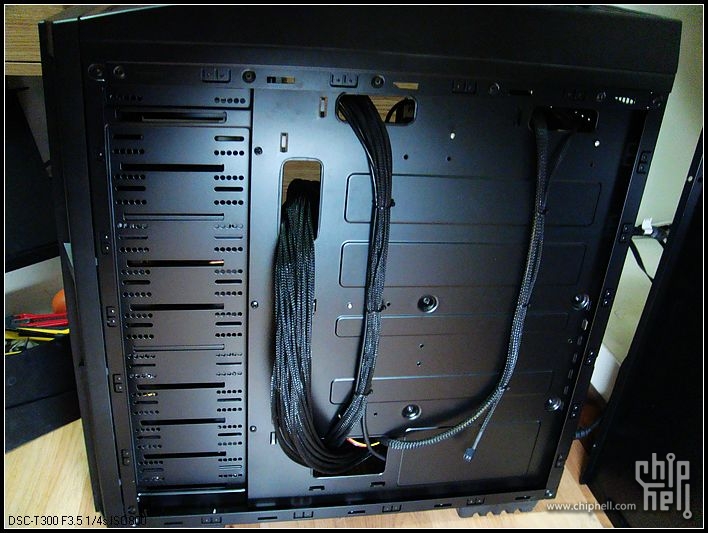

这是我的背线走法。。。还是感觉有点乱。。。
联力的箱子走线空间还可以，但是要是24pin捆绑在一起走的话，还是会顶到侧板，不过有预侧版、背板都很厚，直接压着装上侧板就可以了；另外，背板螺丝孔不够多，所以我只能自己贴东西上去绑扎带了。。。
再来一幅。。。

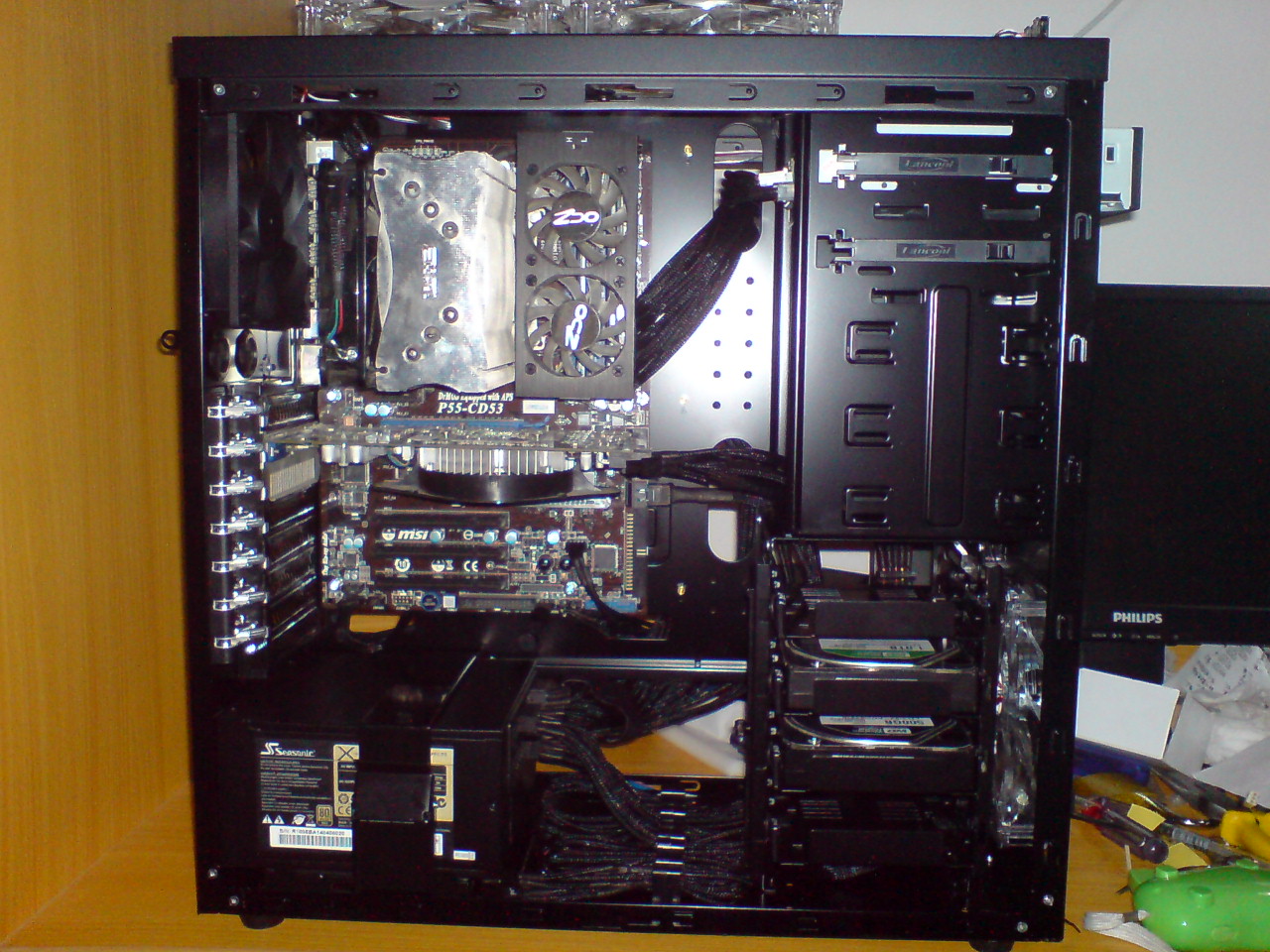

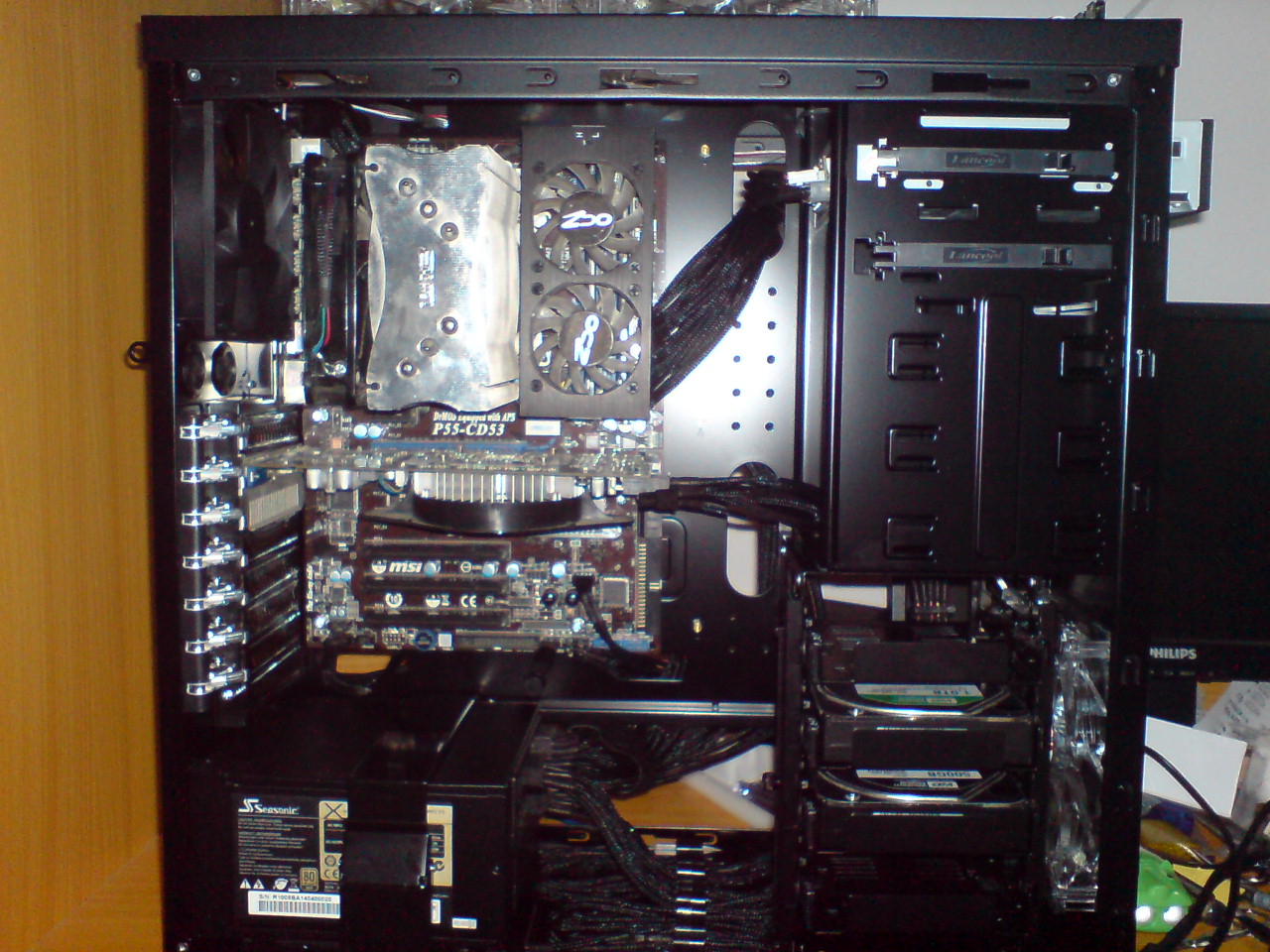

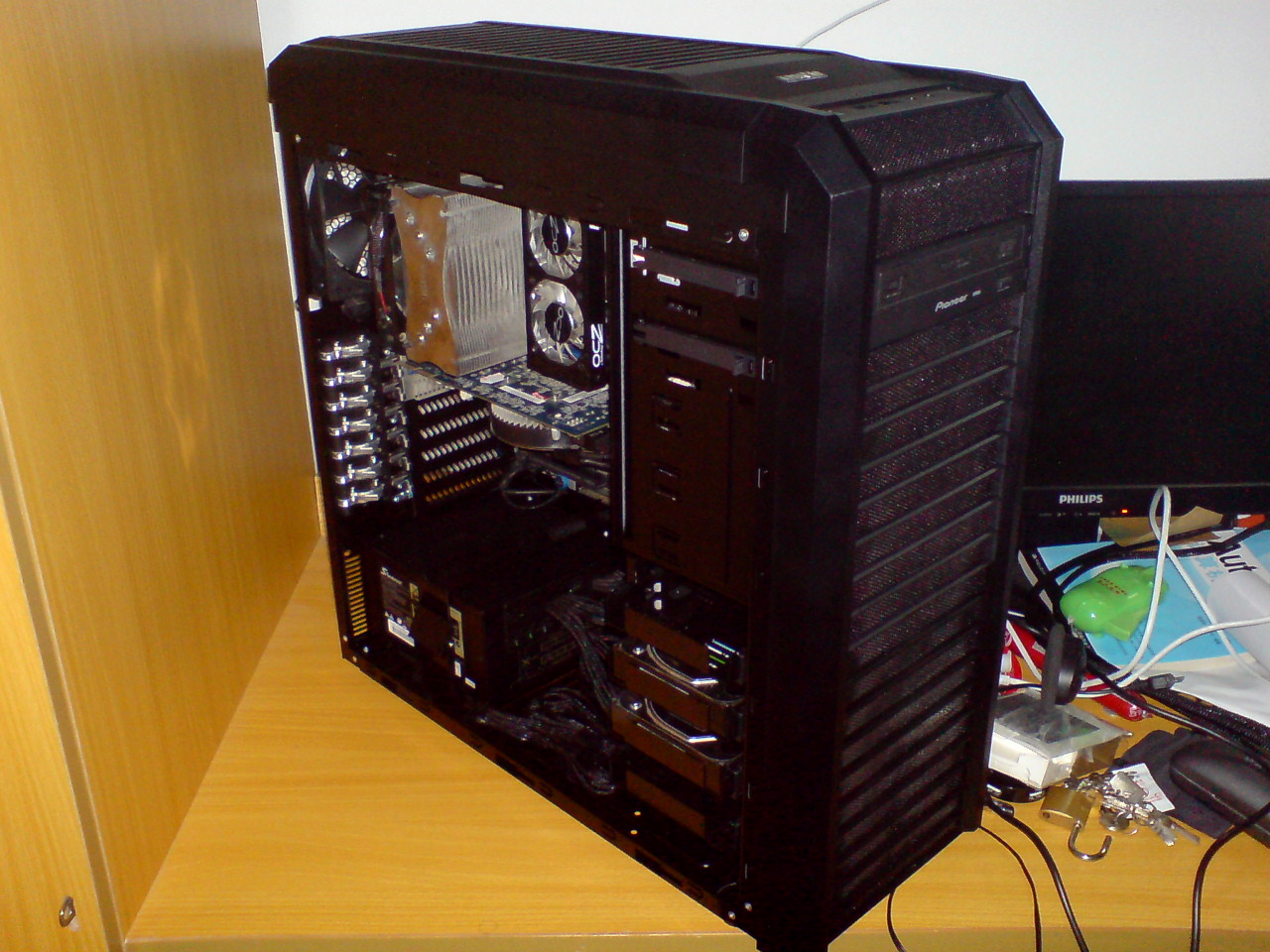

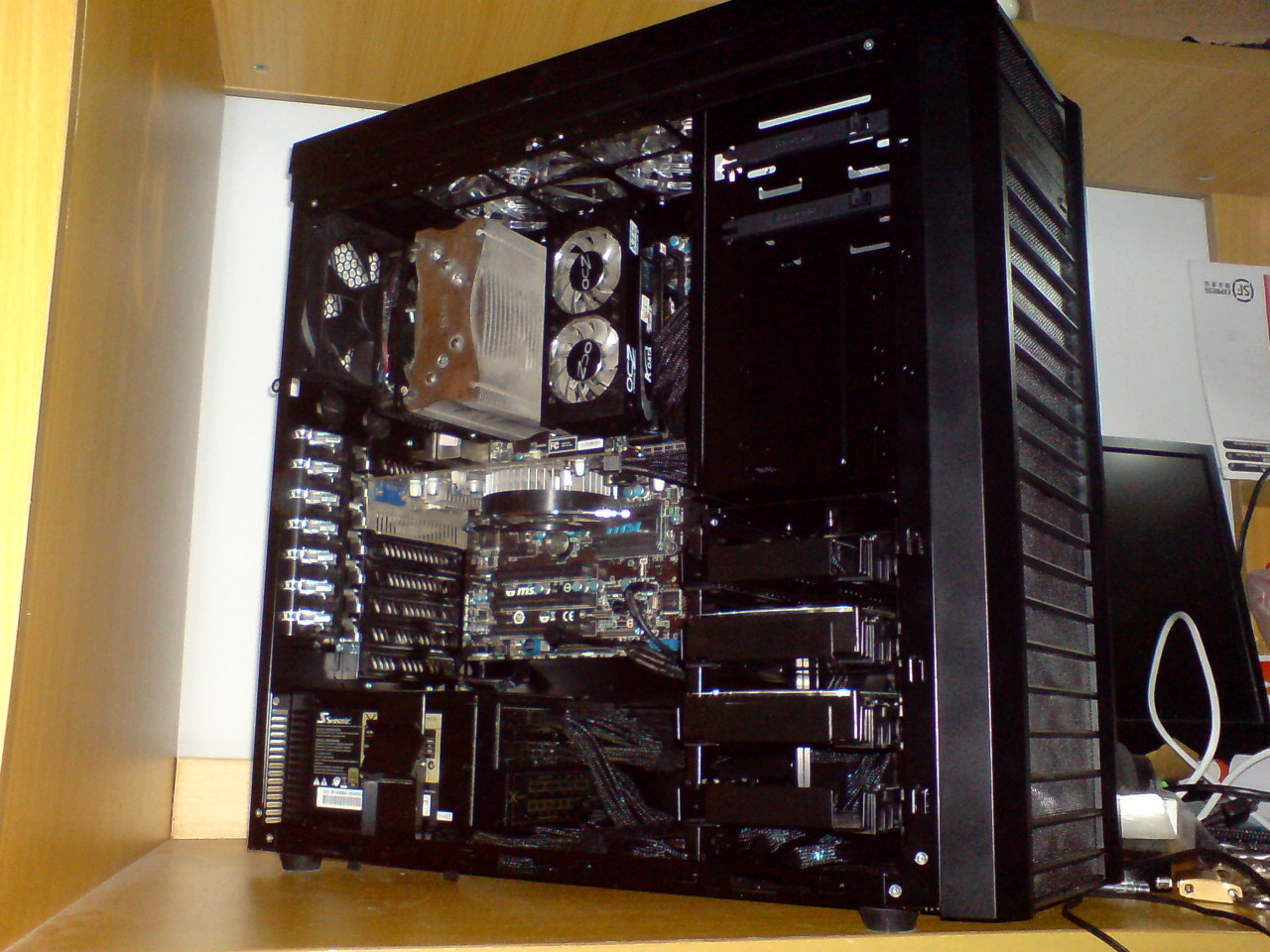

这是正面的。。。机箱内部简洁而不影响风道。。。
再来一幅
继续。。。

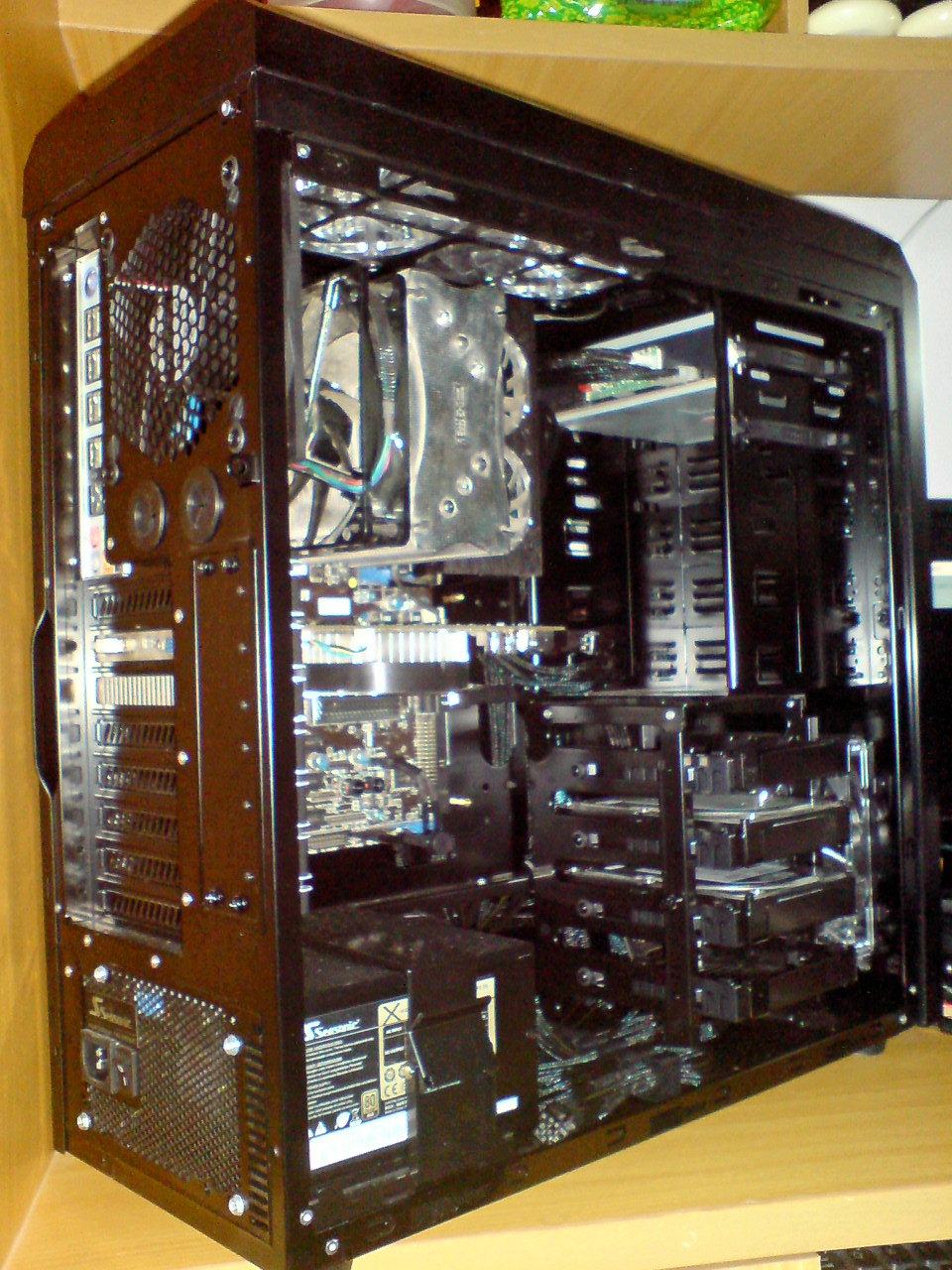

换个角度~
再换个角度。。。
因为还不清楚我的主板将来的颜色（将来可能换一次），所以全包上黑色蛇皮网算了。。。这样的配色还是比较不错的，因为全黑配什么颜色主板都不会差到哪里去
对于确定了自己机子主板颜色的TX们就考虑下其他配色好了。。。混合配色其实蛮不错的，当然，看情况而定
关于线材的延长。。。

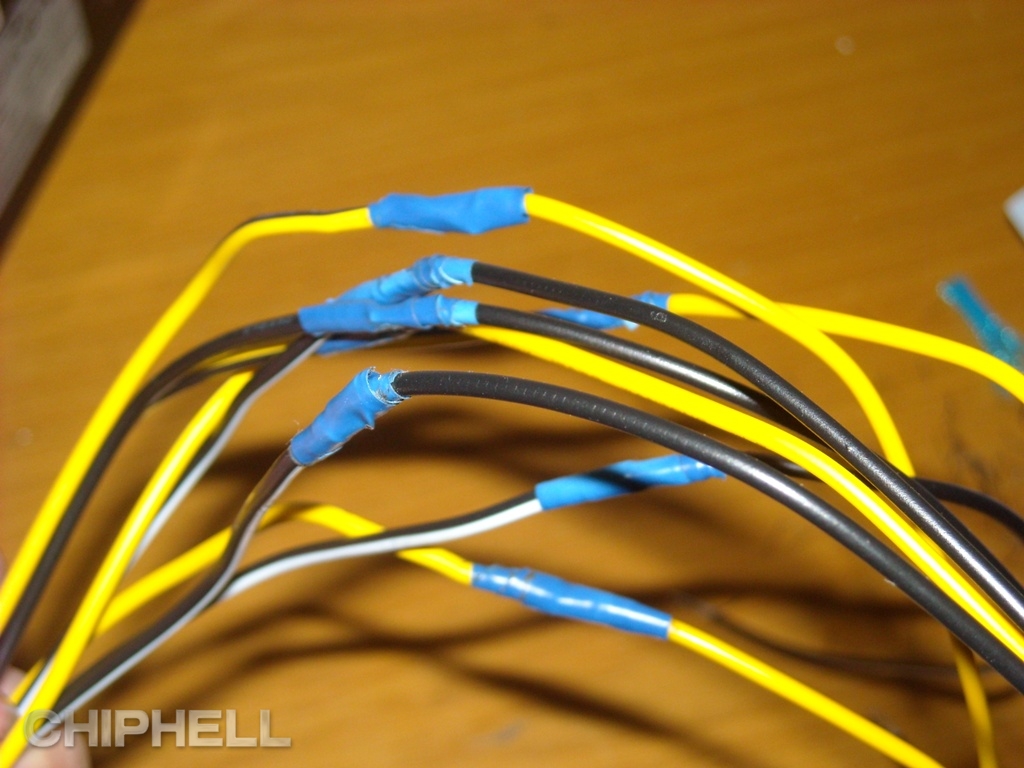

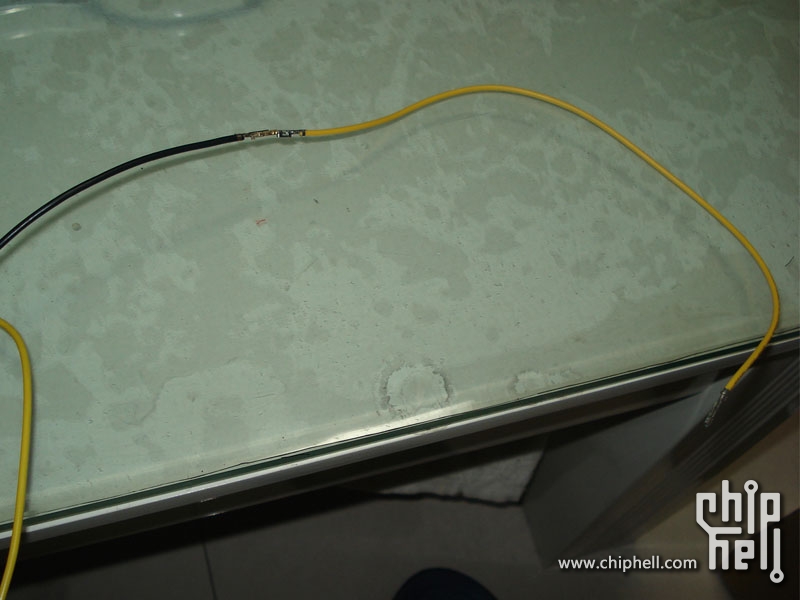

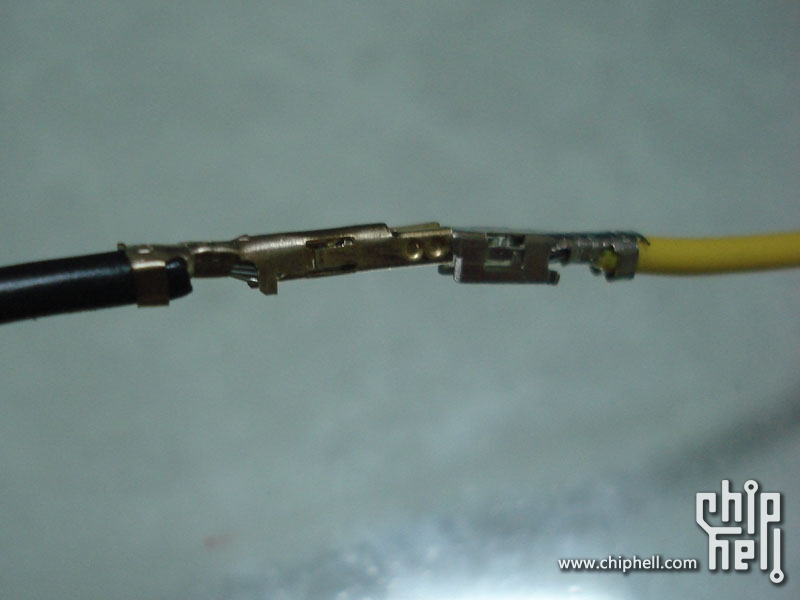

可以通过直接接铜线，也可以用接针头。。。这是接针头的。。。
近照。。。

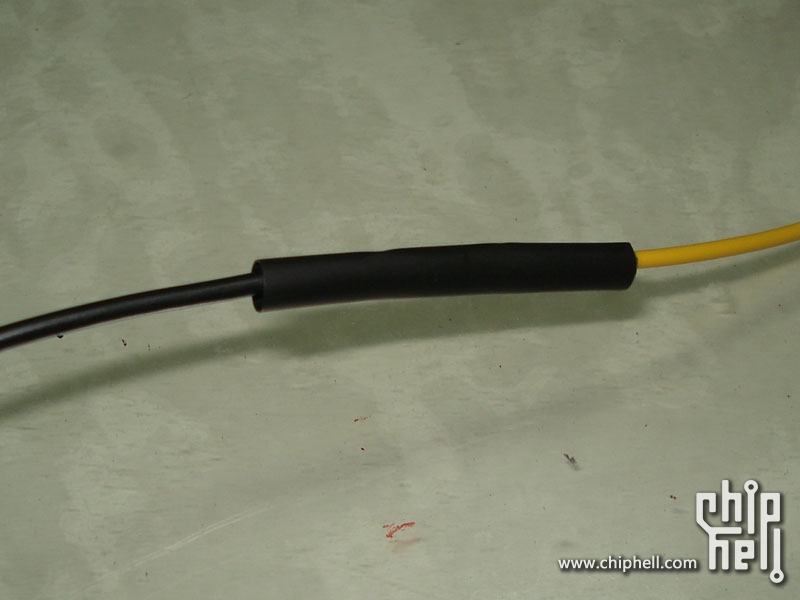

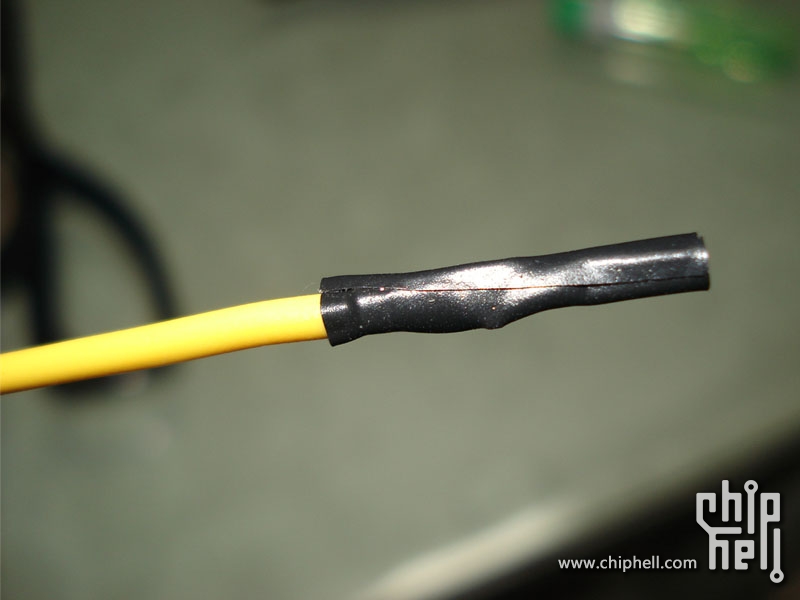

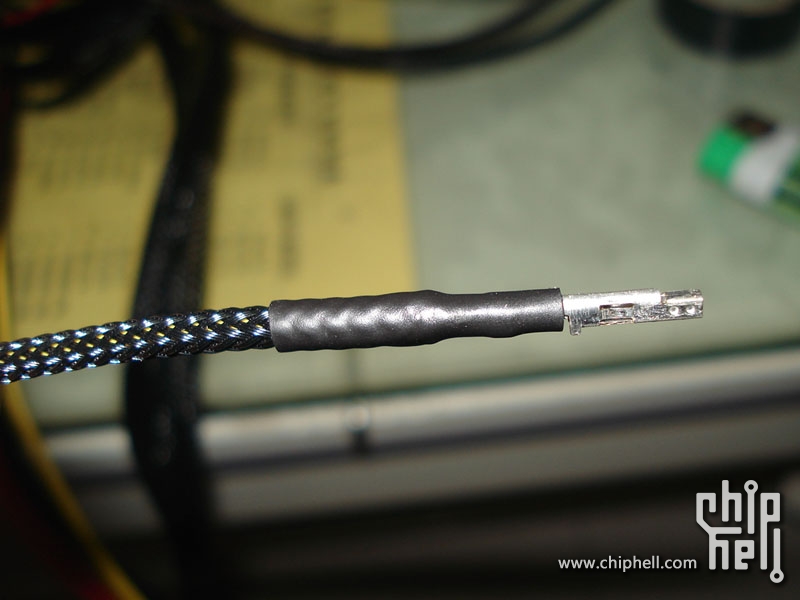

套上热缩管，加热就可以了，然后重复上面的步骤包线。。。。。。
另：
直接用电工胶布包起来也是可以的~~~

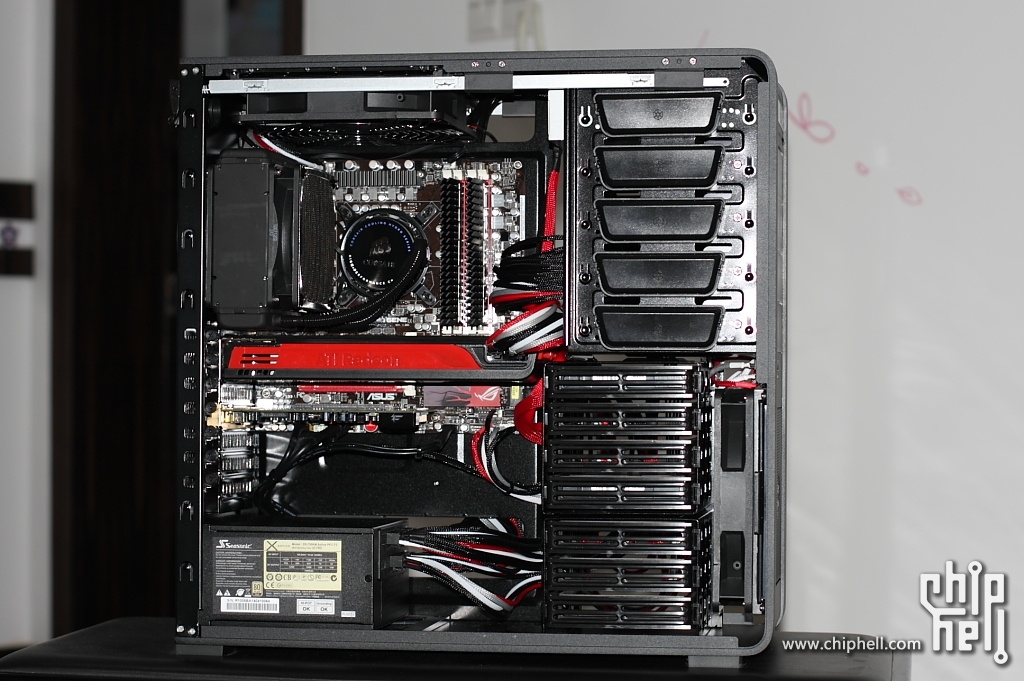

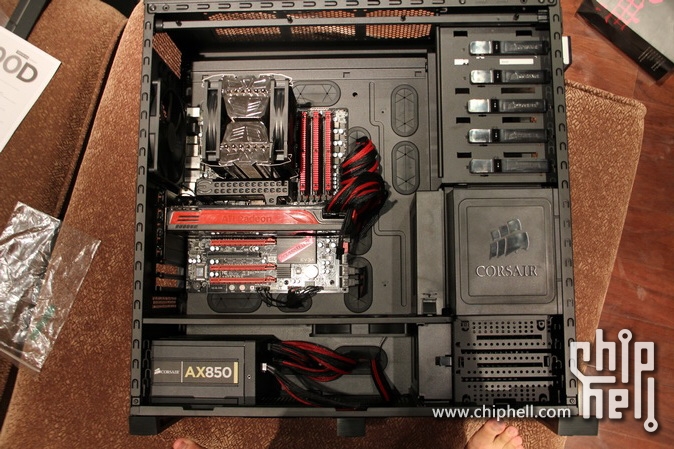

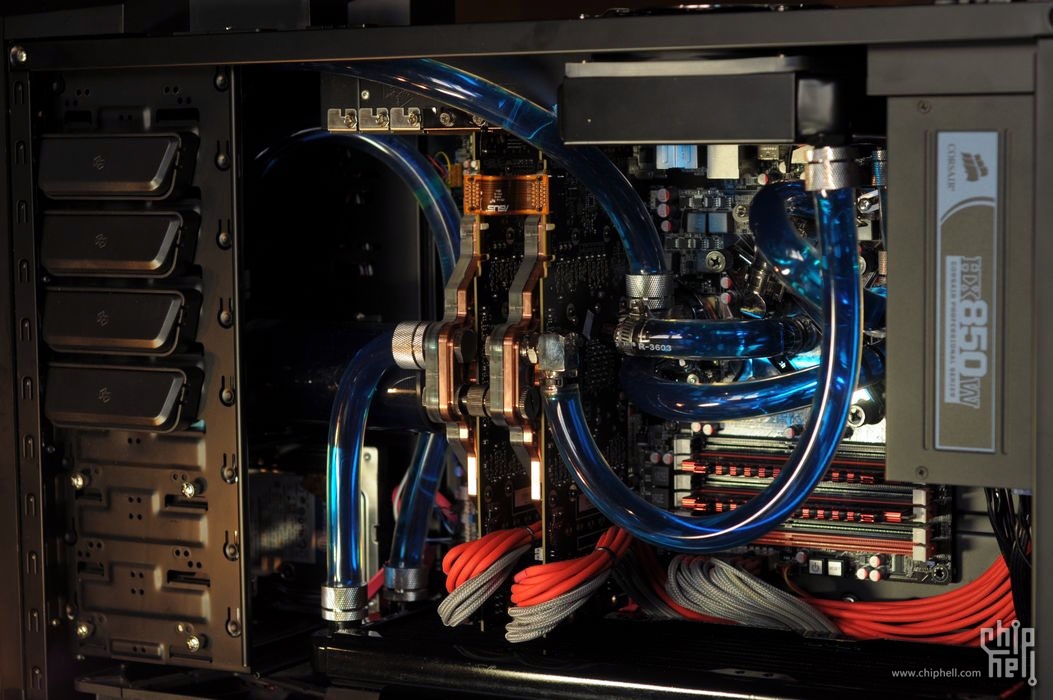

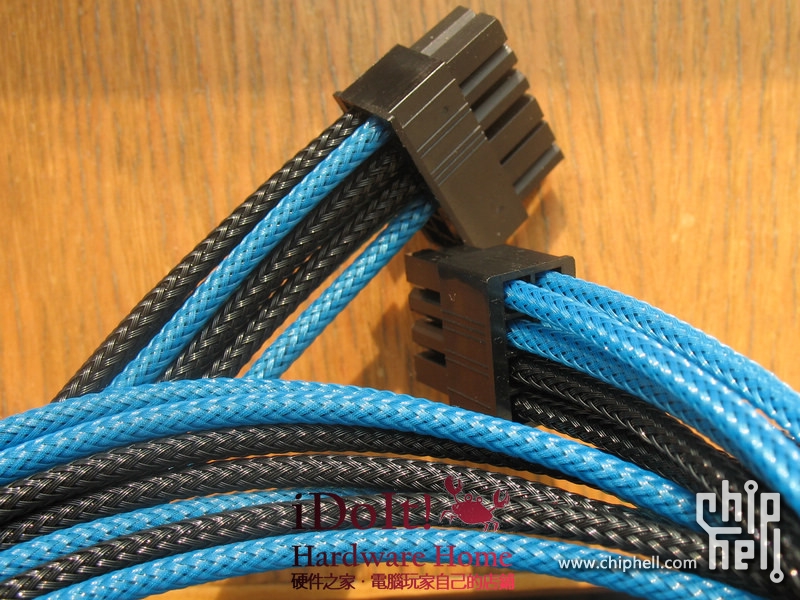

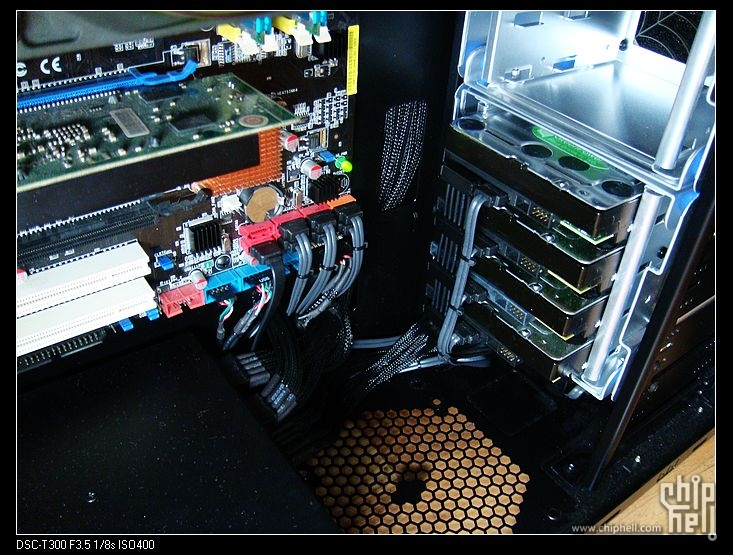

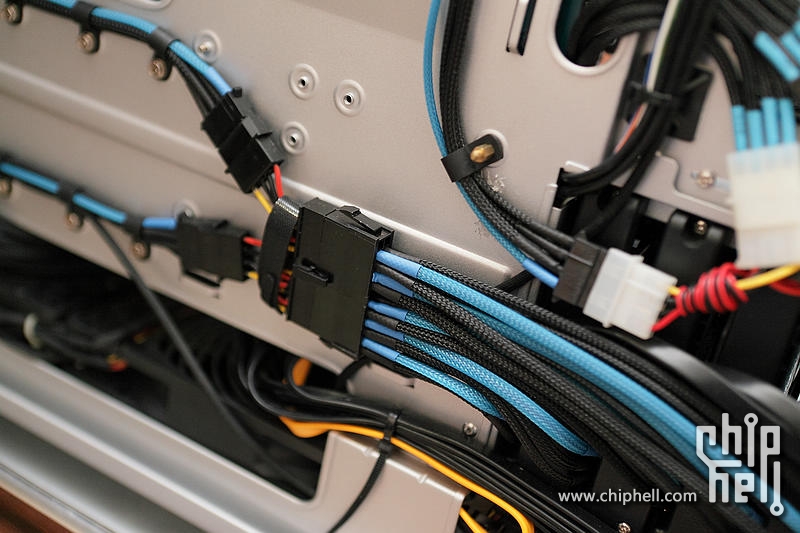

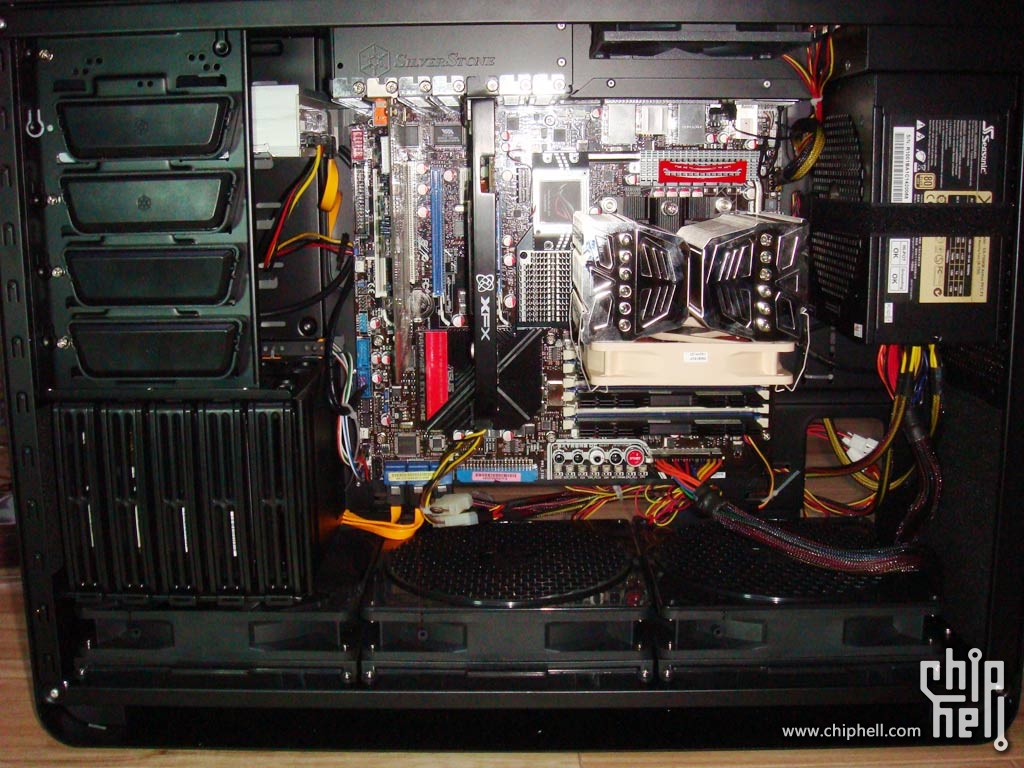

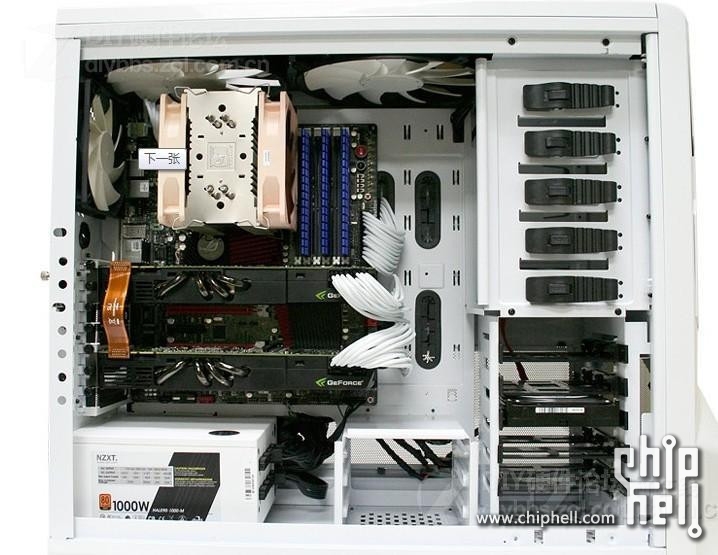

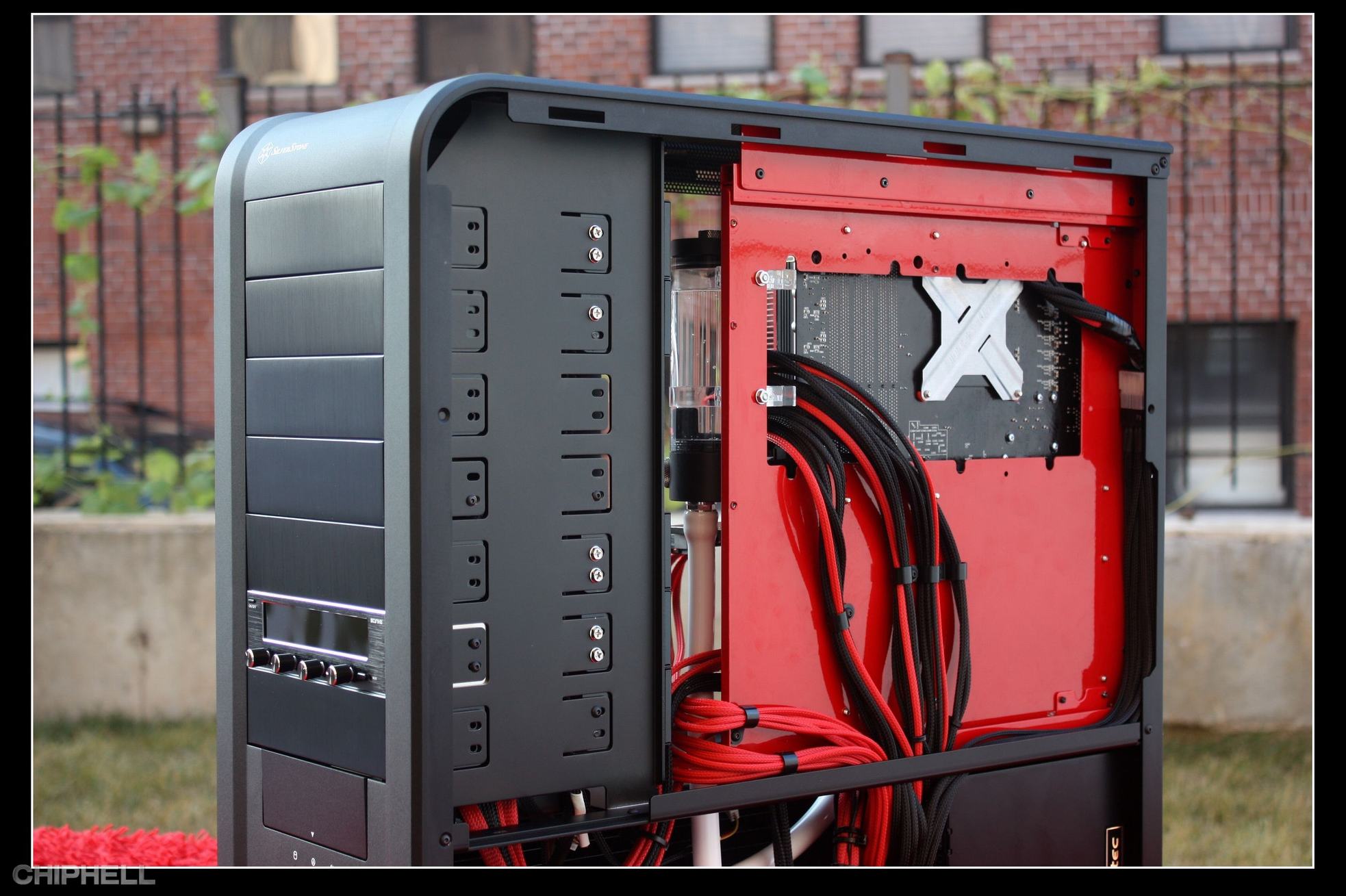

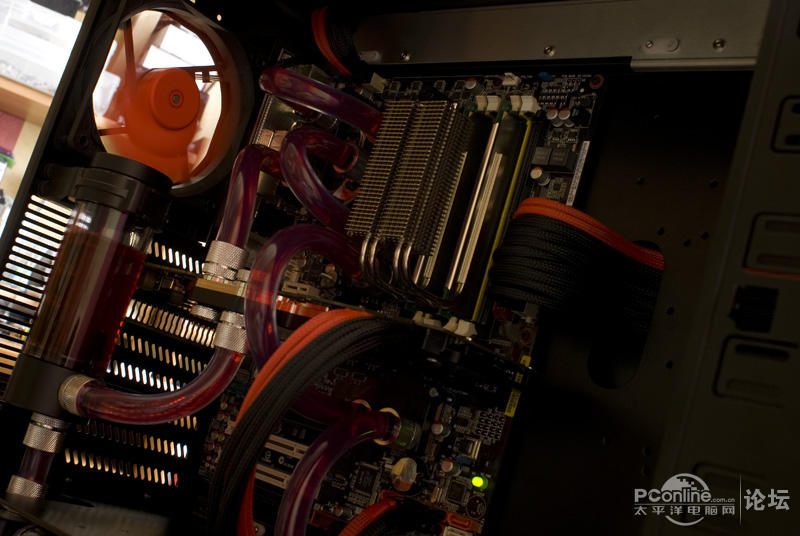

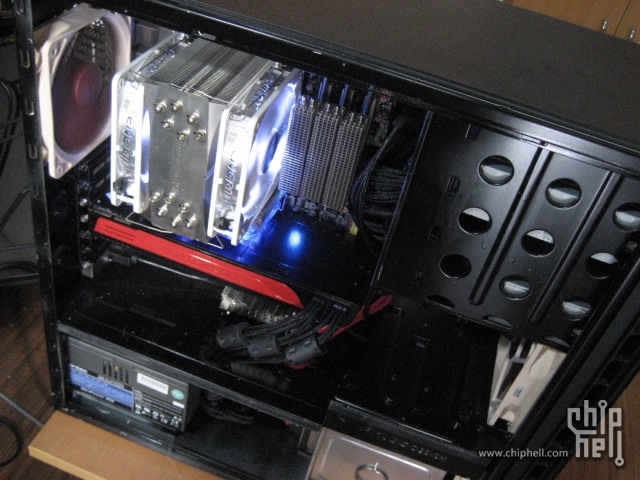

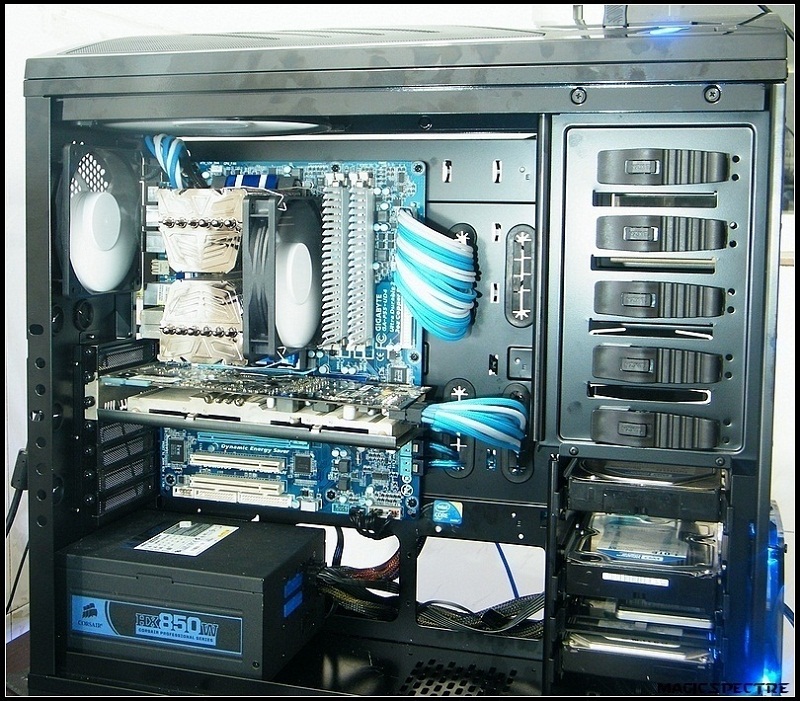

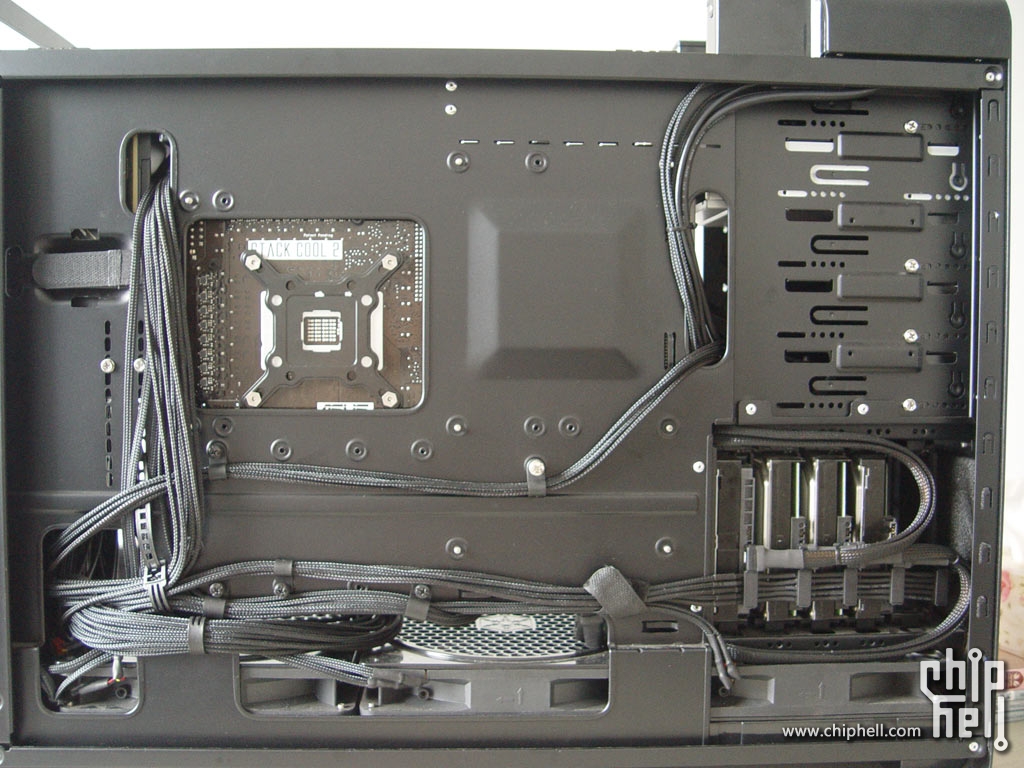

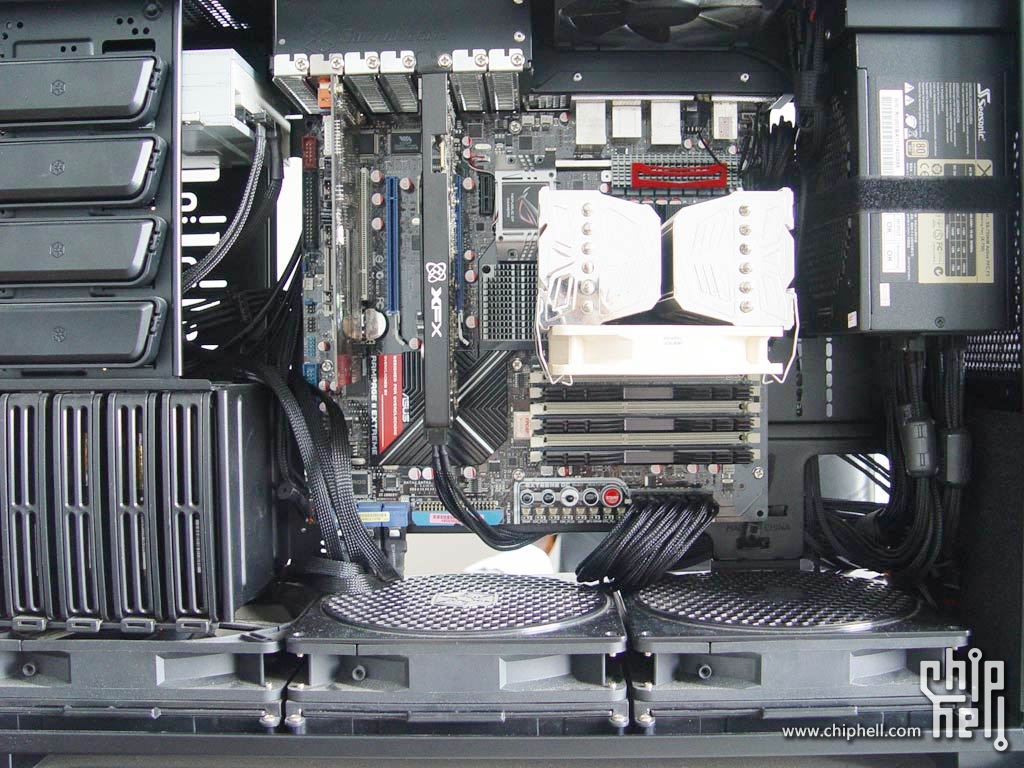

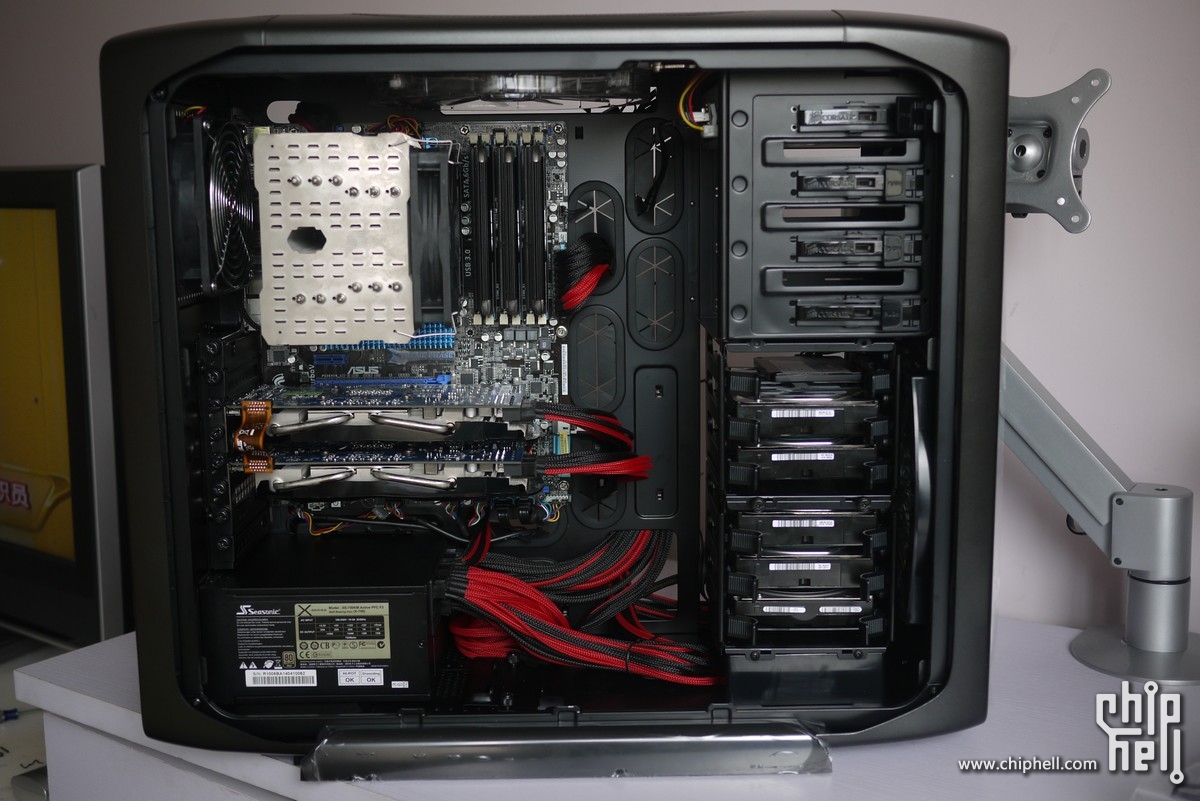

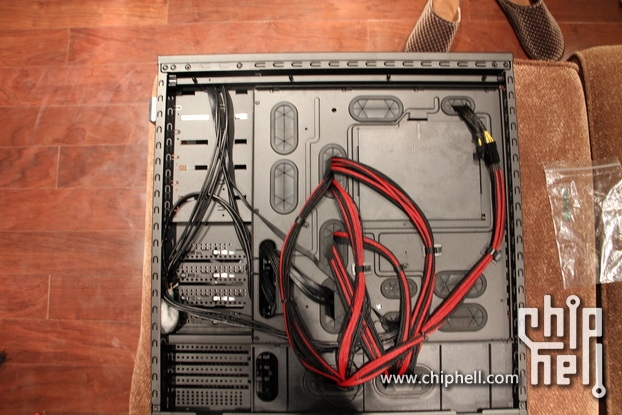

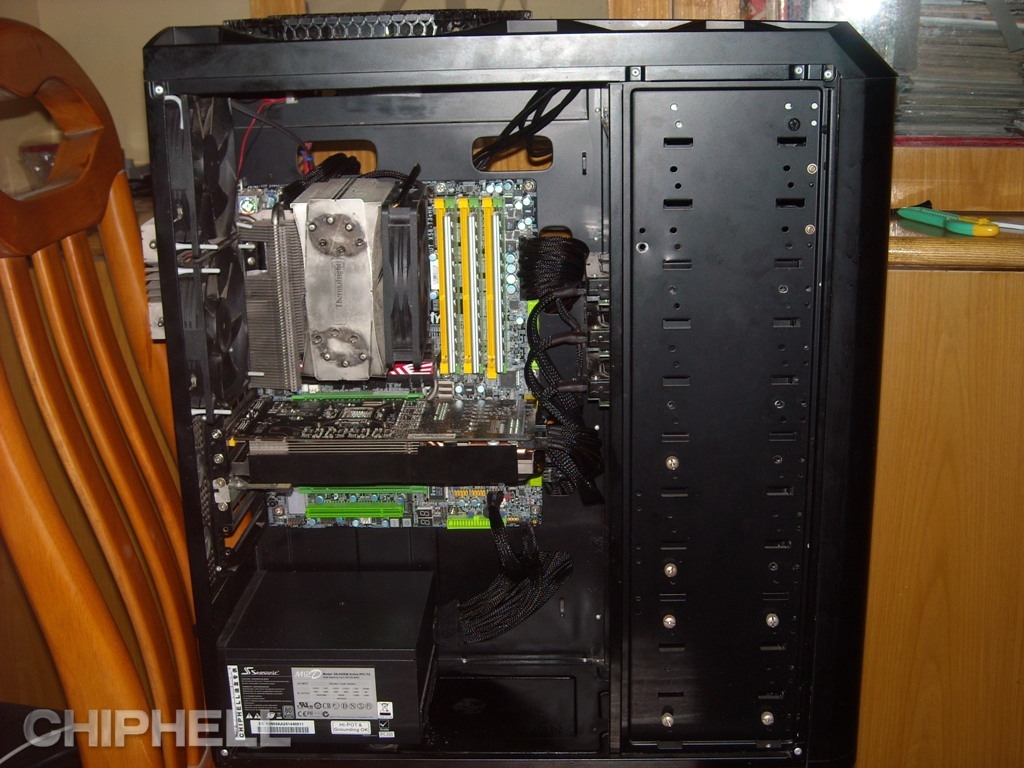

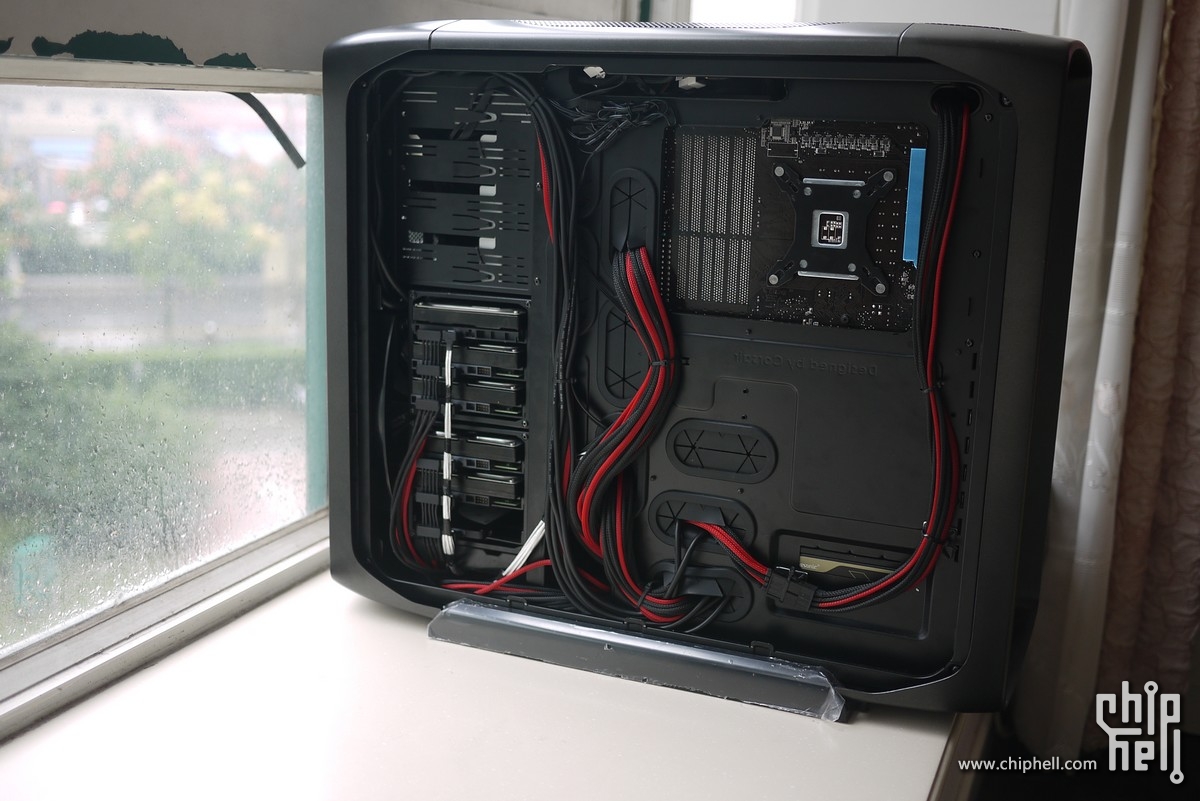

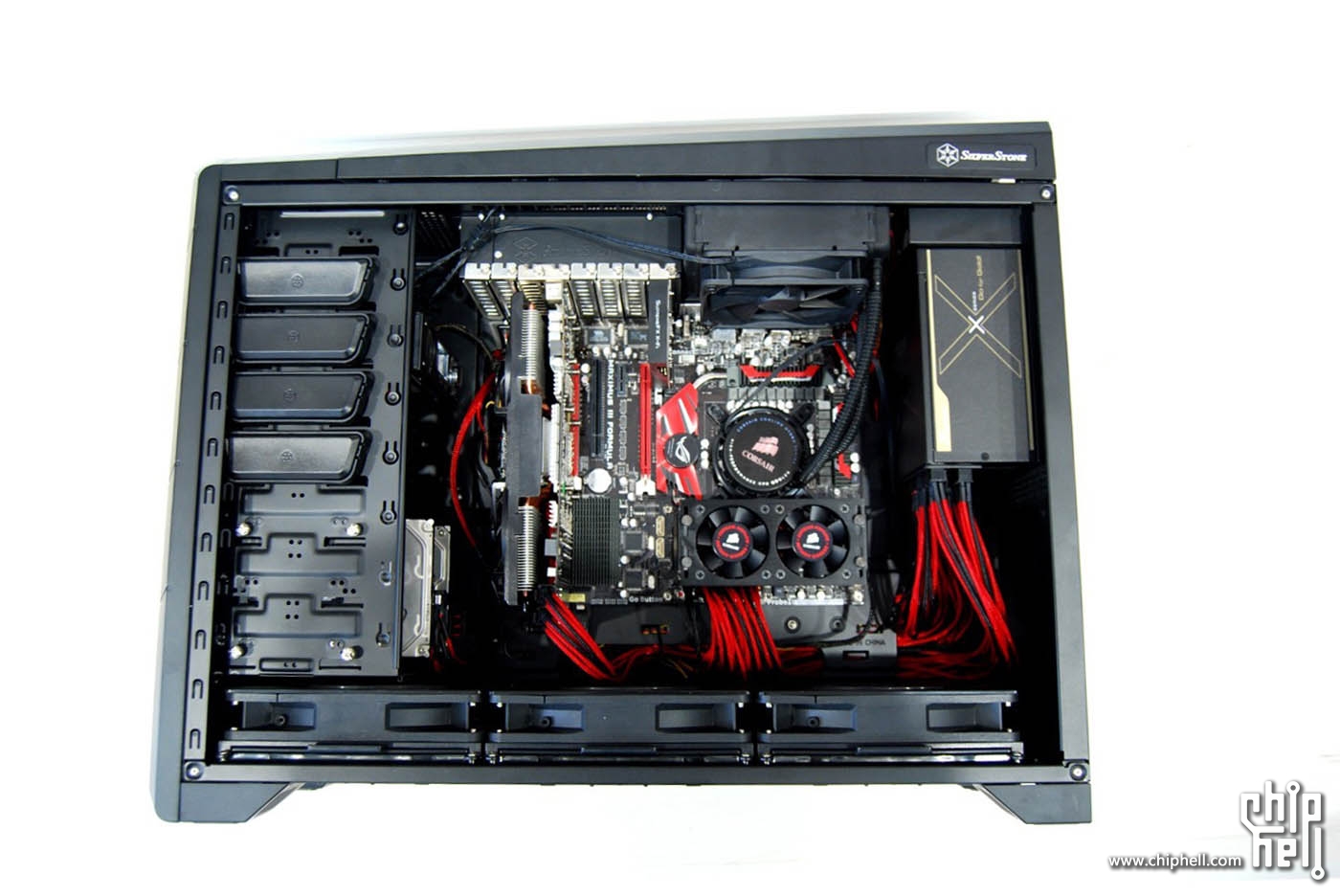

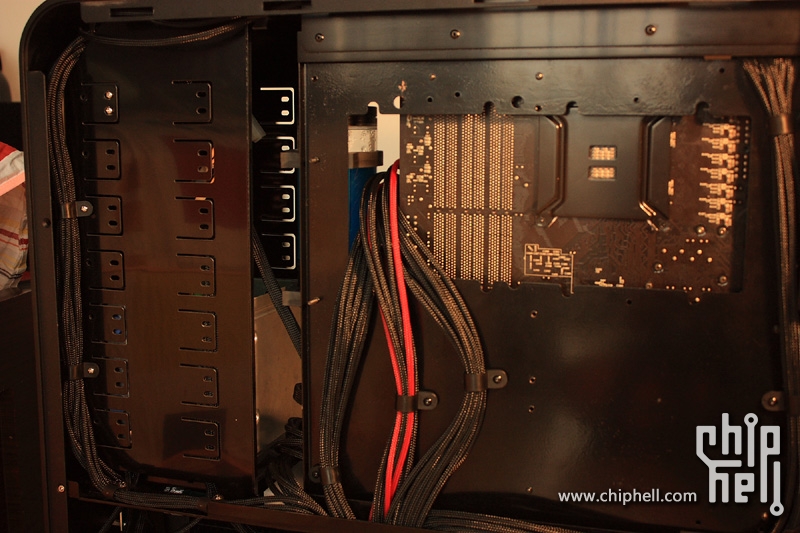

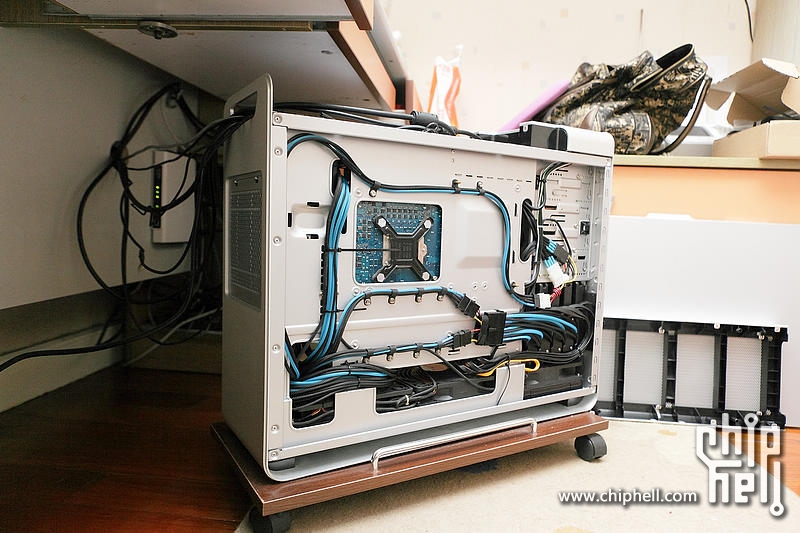

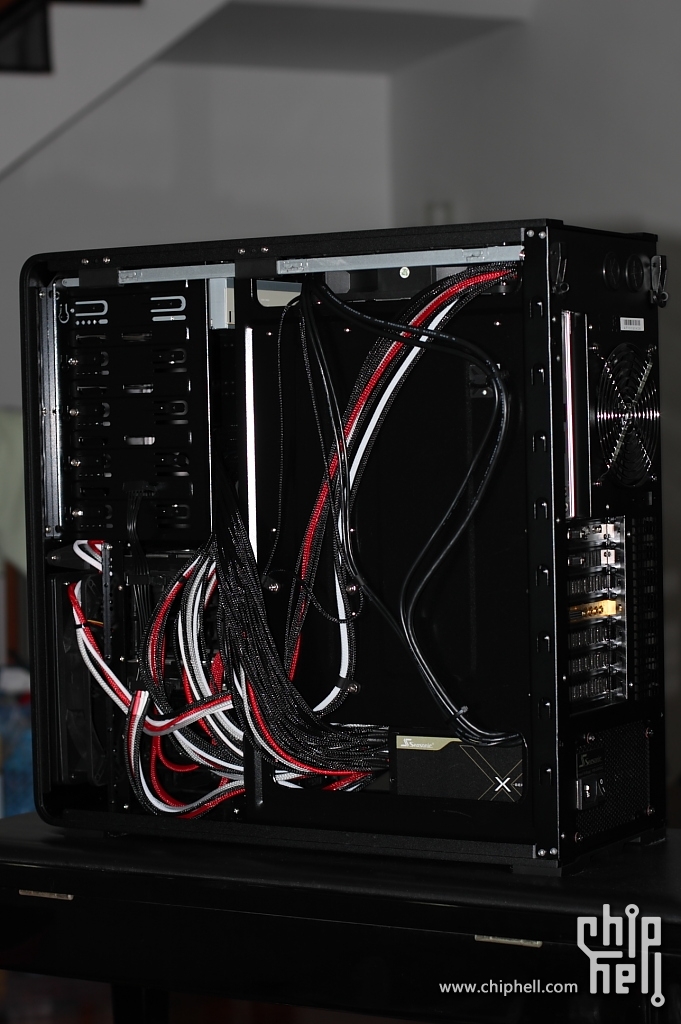

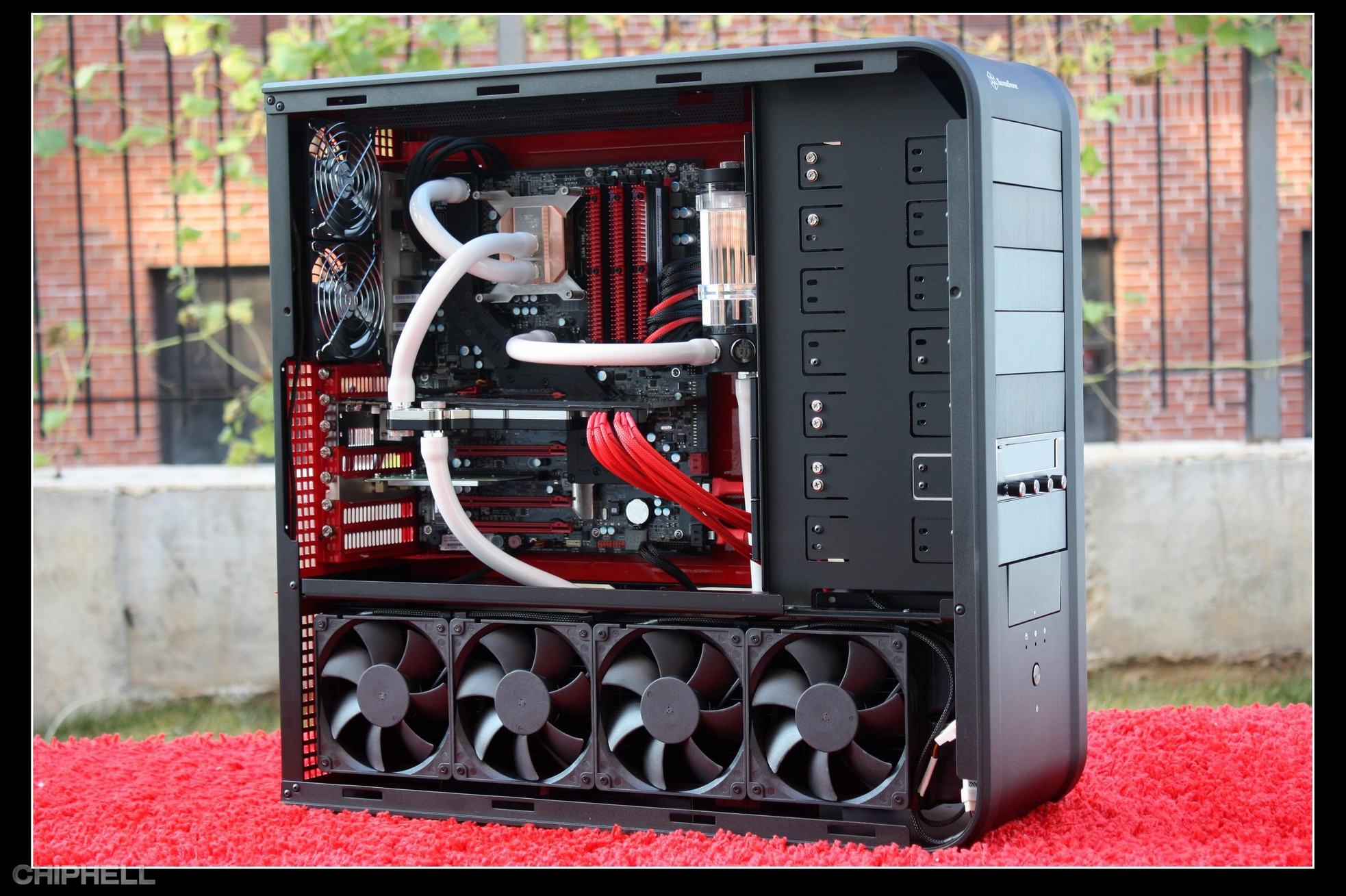

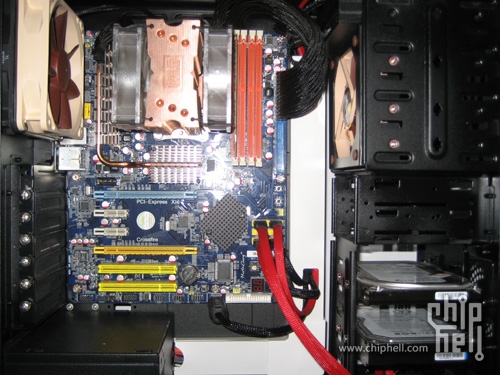

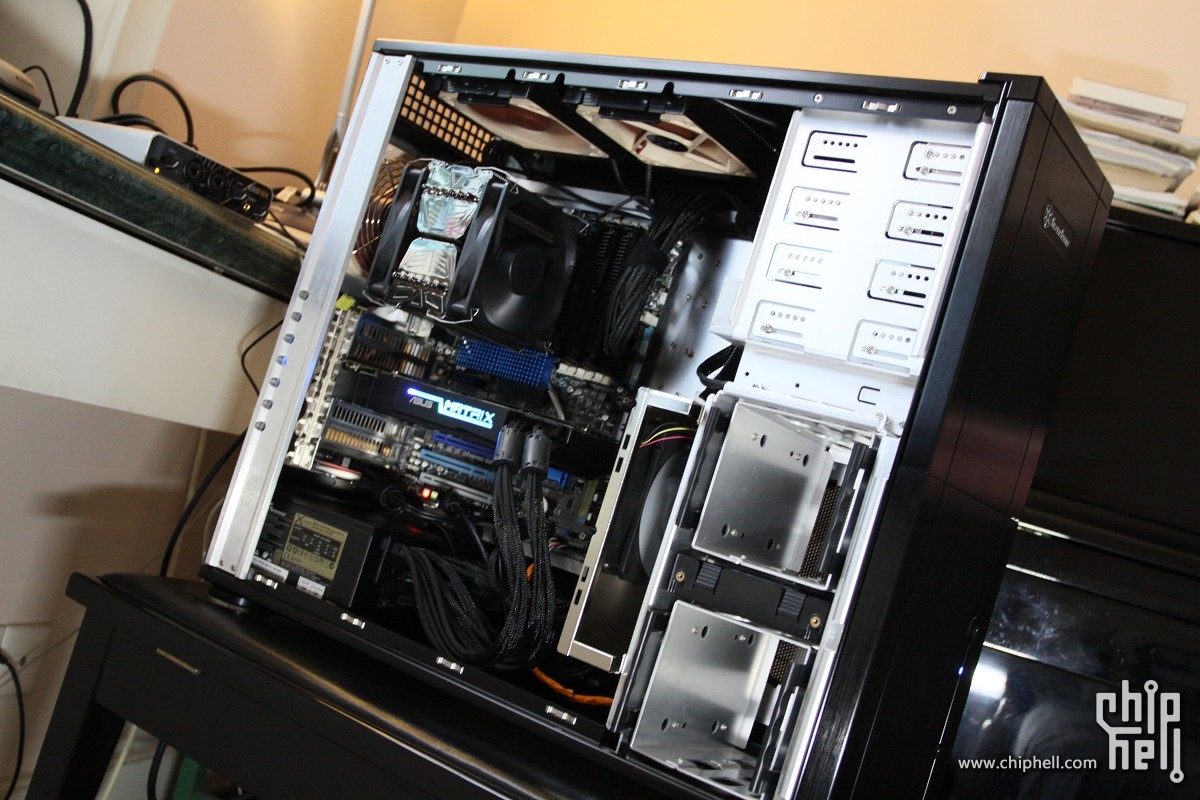

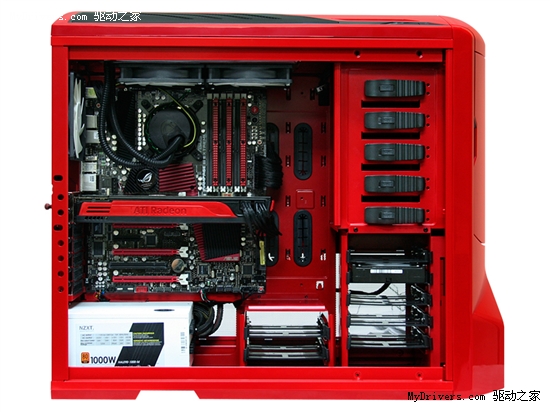

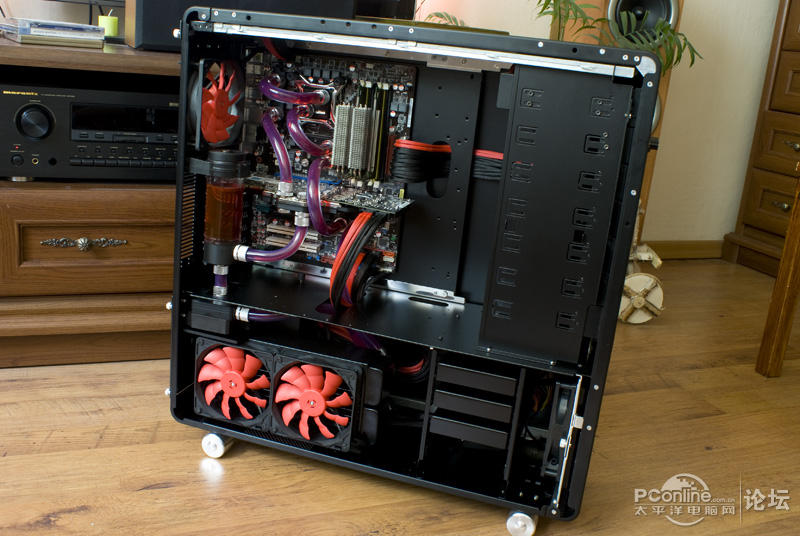

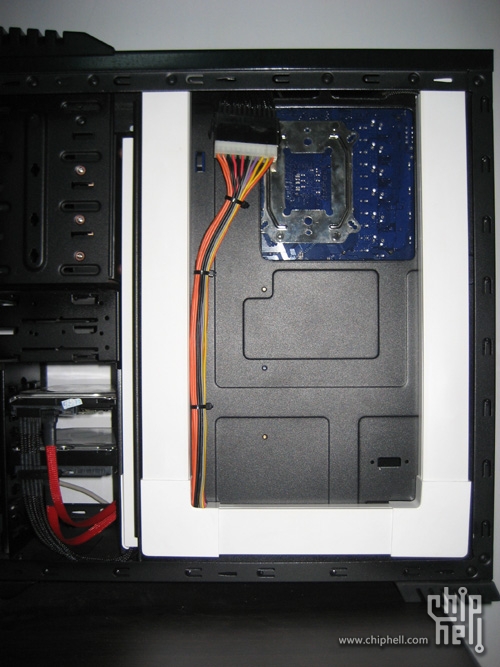

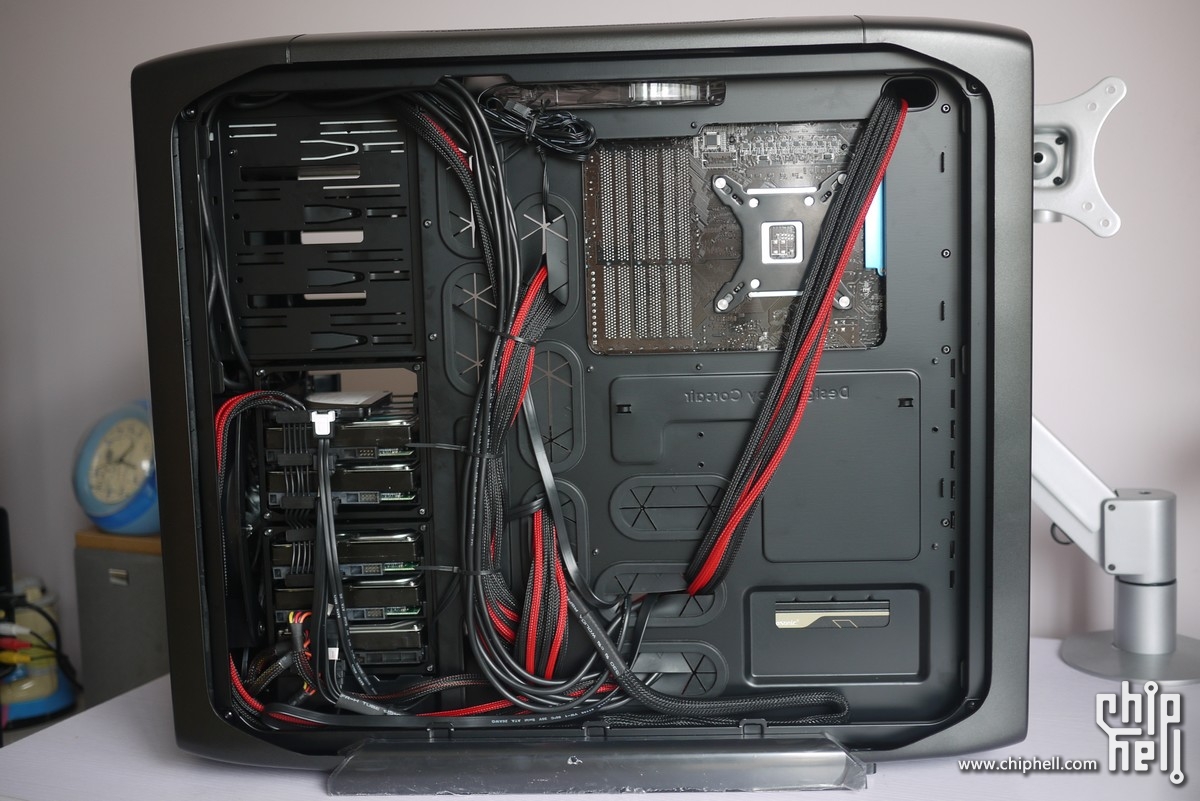

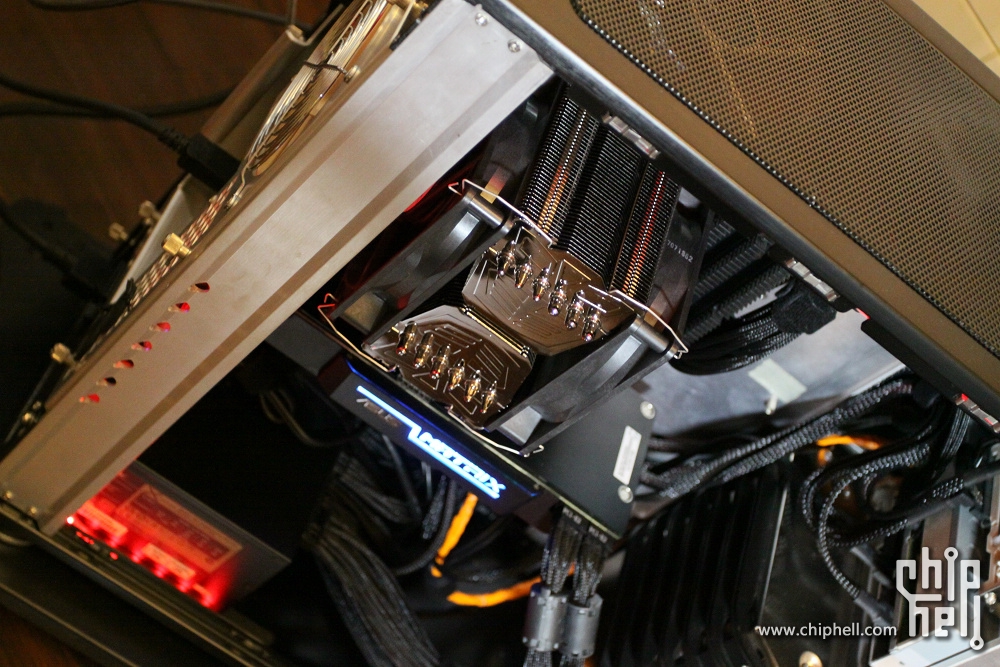

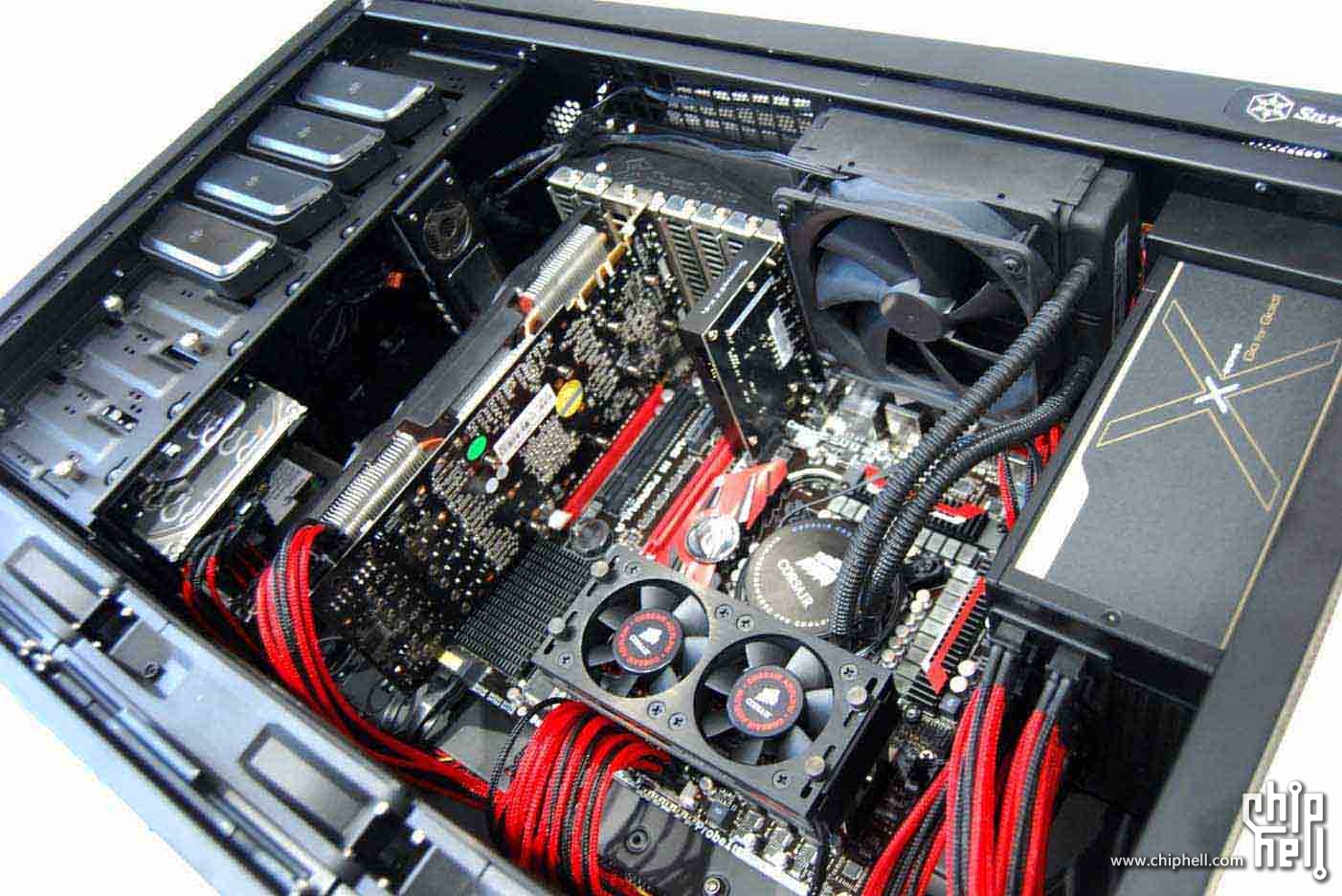

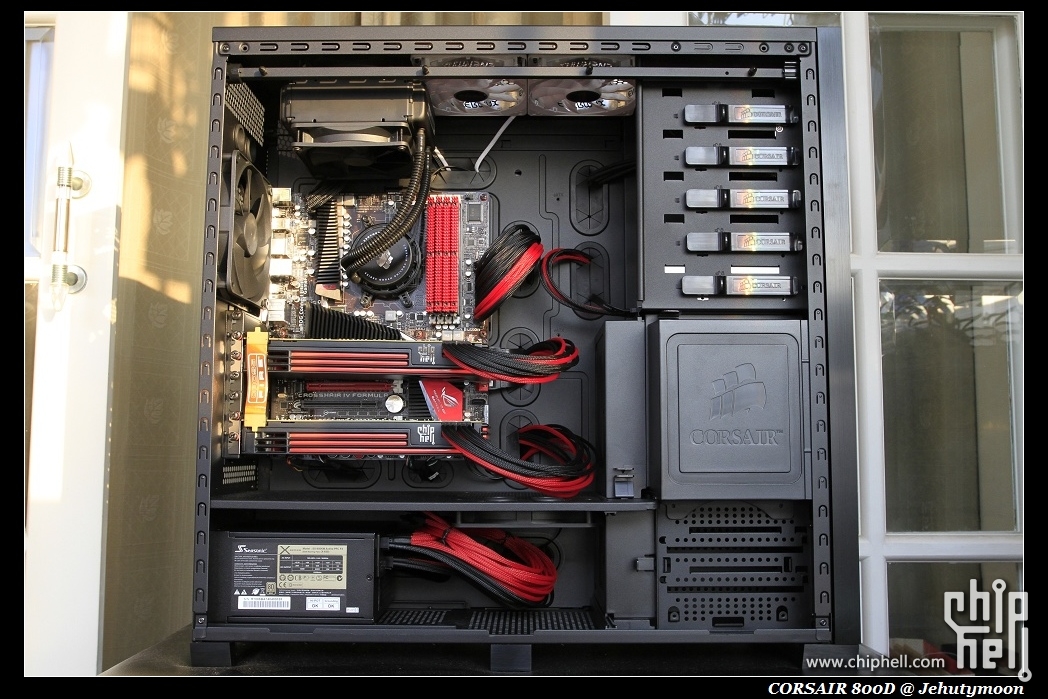

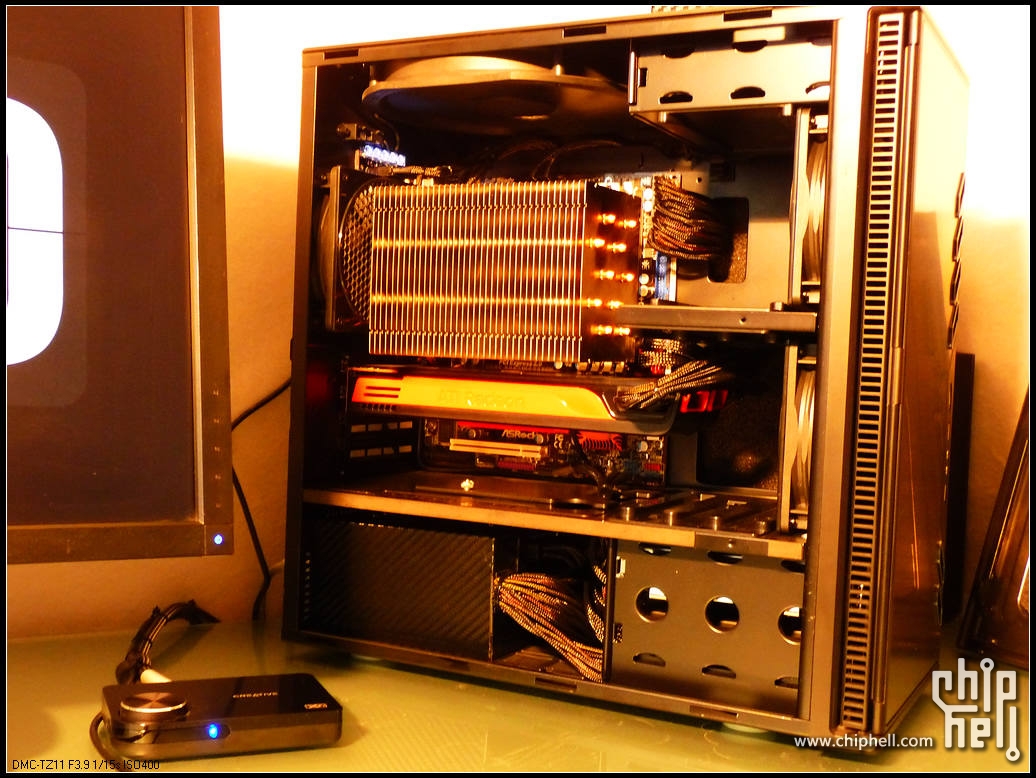

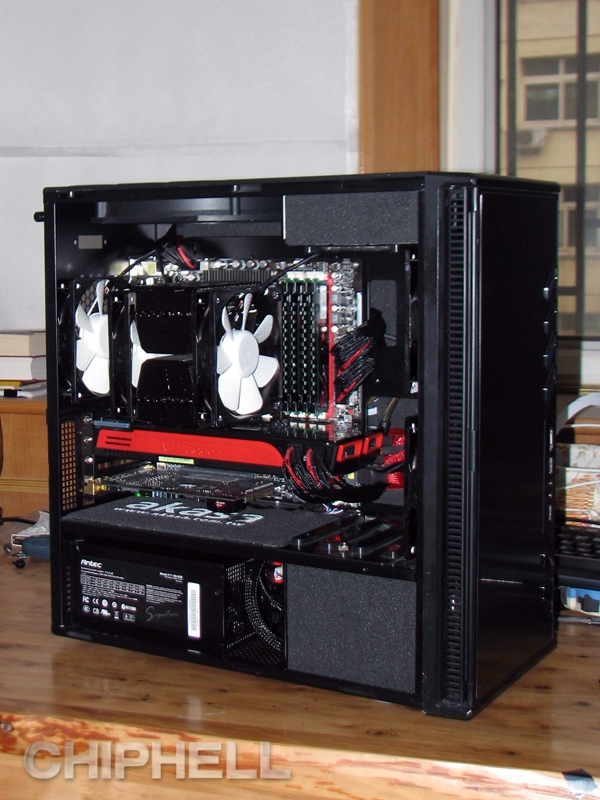

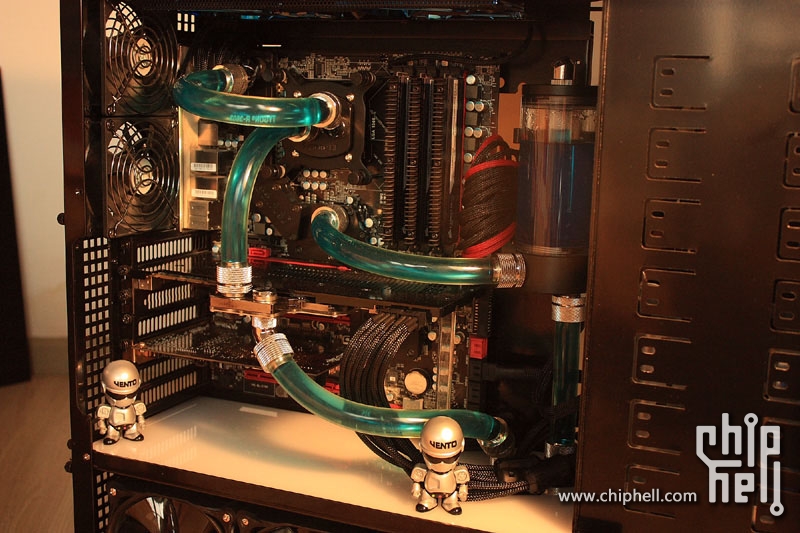

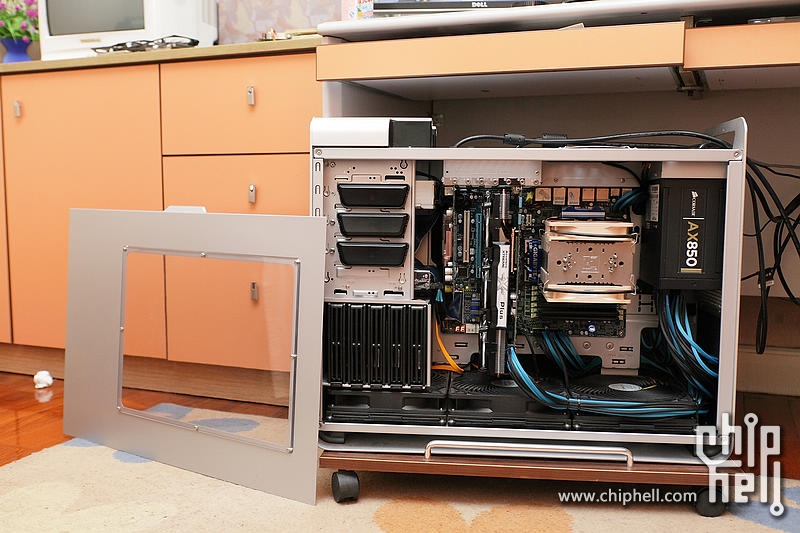

这是别人的成果，做的很整齐
最近新看到有一种不用热缩管的包线方法，这样的话，更整洁~~~有兴趣的TX们自己找找看。。。
总结：
其实包线、走线不难，肯花时间就能做好！

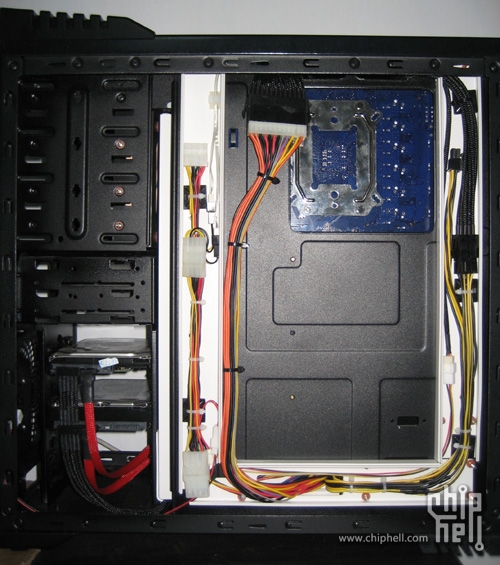

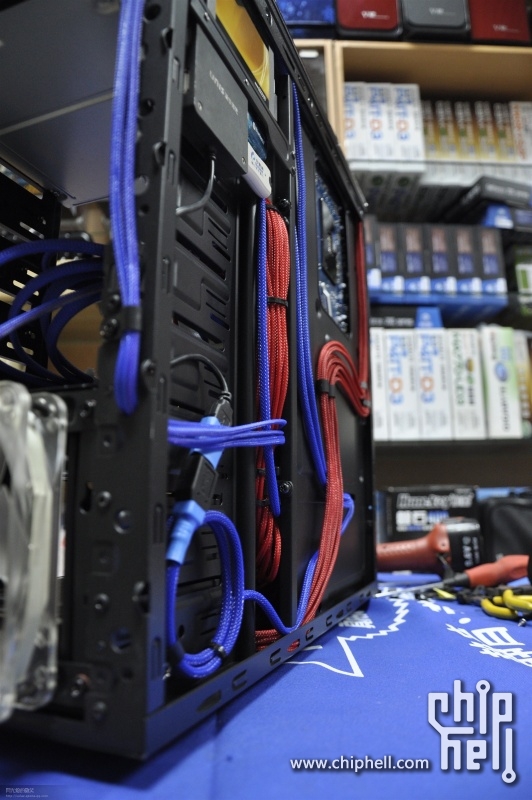

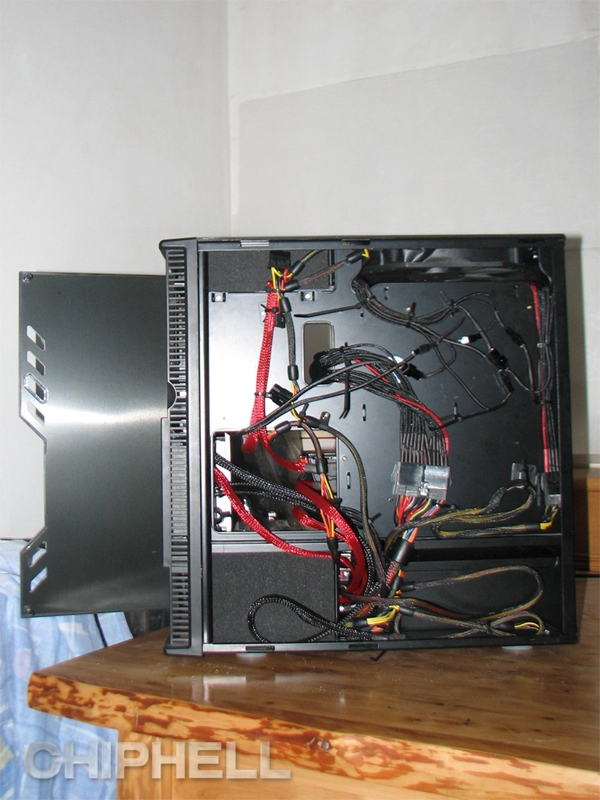

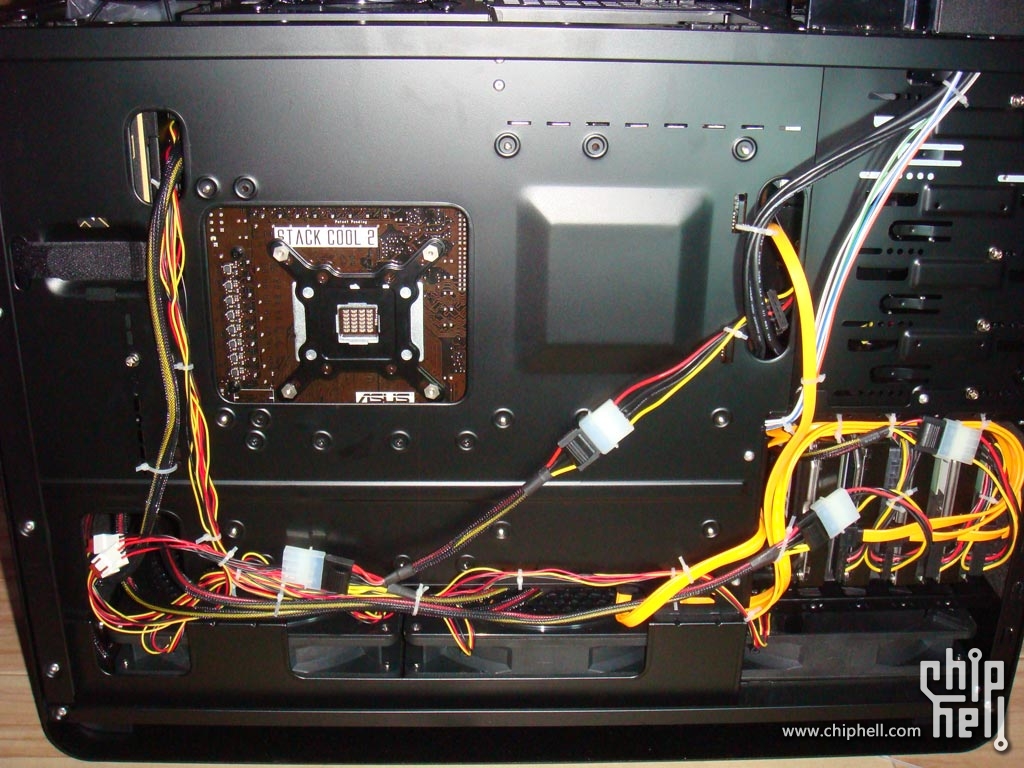

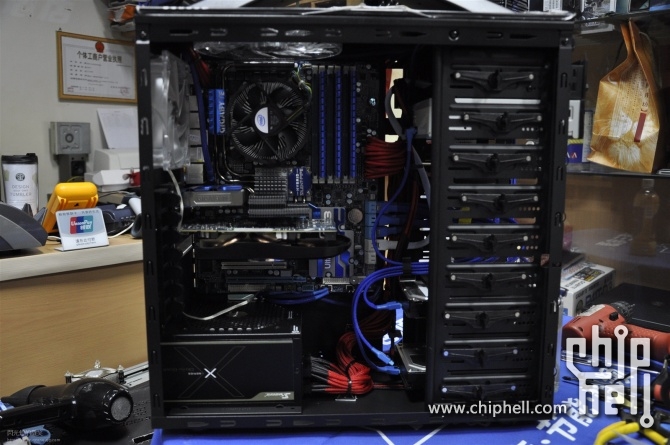

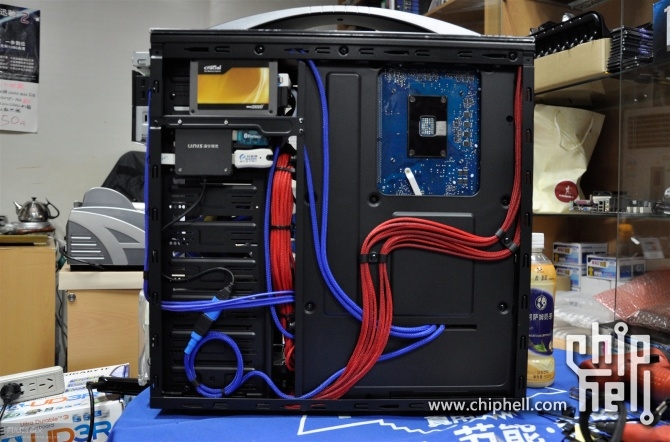

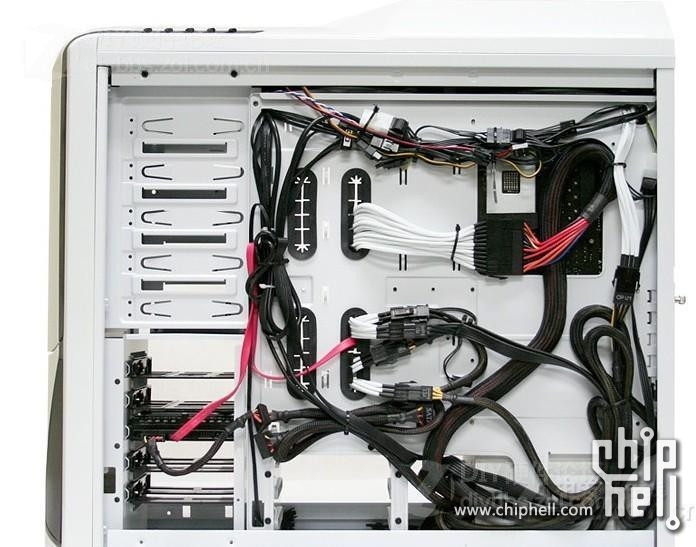

就像TT V5这款机箱，走线设计真的很烂，但是照样有玩家能将它的背线走得很好！8楼有相关图片
花时间下去了，肯定没问题！当然，完全没有走线设计的机箱就没话说了。。。
谢谢观赏~~~:13ouuoia
